- Scegliere
. In alternativa, è possibile selezionare lo strumento Griglia personalizzata avanzata nella tavolozza degli strumenti Design.

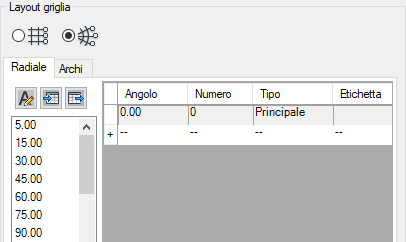

- Nella finestra di dialogo Griglia di colonne fare clic sul pulsante di opzione Radiale.
- Fare clic sulla scheda Radiale.
- Per aggiungere la prima campata alla griglia, determinare l'angolo necessario, ad esempio 15°, quindi fare clic sul valore corrispondente nell'elenco a sinistra. Suggerimento: È possibile modificare direttamente il valore angolare della campata dopo l'immissione o modificare l'elenco di valori di default preconfigurati.
- Per una griglia con angoli regolari, sono disponibili le due opzioni di generazione campata seguenti:
- In Numero immettere il numero di campate che si desidera visualizzare nella griglia. In tal modo verrà generato il numero specificato di campate con angoli identici. Tale metodo è il più rapido, tuttavia non consente di impostare tipi di numerazione della griglia diversi per singole linee né di modificare la larghezza di una campata specifica dopo l'inserimento.
- Fare clic sul lato destro dell'ultima riga. Ciò consente di aggiungere una nuova riga con le stesse impostazioni dell'ultima. Suggerimento: È anche possibile selezionare un'intera riga: fare clic sul lato sinistro della stessa, fare clic con il pulsante destro del mouse e utilizzare i comandi Copia/Incolla disponibili.
- In Tipo specificare se la linea griglia che limita la campata deve essere etichettata come linea primaria o secondaria. Per default il tipo viene impostato su Primario. Nota: La colonna Etichetta è una colonna di sola lettura in cui viene riportata l'etichetta della linea griglia associata. È possibile modificare le etichette della griglia nella sezione Parametri bolle sottostante.
- Immettere un valore per il raggio interno della griglia.
- Specificare se la griglia deve essere sviluppata in direzione oraria o antioraria.
- Passare alla scheda Archi e aggiungere campate della griglia con la stessa procedura.
- Se necessario, impostare ulteriori proprietà per la griglia:

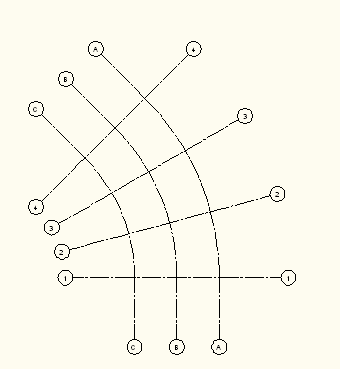

- Premere INVIO e inserire la griglia nel disegno.
In questo modo, viene creata la spaziatura della campata della griglia.
