Creare una feature avvolta al 4° asse da un modello 3D

Per creare una feature avvolta al 4° asse da un modello 3D

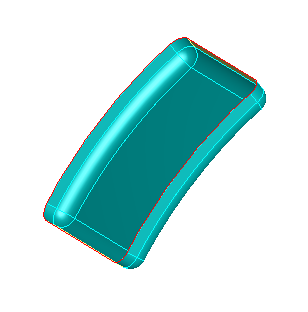

1. Scegliere una singola feature che si vuole lavorare sulla parte.



2. Controllare che si tratti di una feature avvolta. Se la feature ha tutti i lati dritti, può essere tagliata con una feature 2.5D normale.



3. Considerare le restrizioni dell'avvolgimento 4° asse per assicurarsi che sia adatta a tagliare la feature.
4. I lati passano per l'asse centrale di avvolgimento? Se si ha davvero bisogno di tagliare con precisione questi lati, si deve usare Tagliare i lati perpendicolari all'asse indice.
5. Usare i bordi della superficie per estrarre una curva dal modello solido:



6. Sviluppa la curva. Assicurarsi di usare l'opzione per proiettare sul UCS. La curva può sembrare strana ma funziona.
7. Far optare la feature alll'avvolgimento intorno all'asse indicizzato.
Nota: Questa opzione non è disponibile nel Wizard feature. Se si usa il wizard, se deve creare una feature normale e modificarla per cambiarla in una feature avvolta.

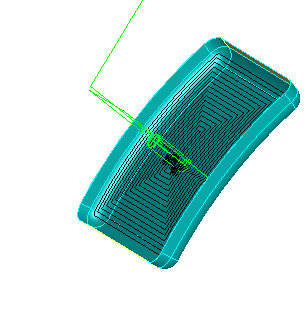

8. Creare i percorsi utensile. Se si ha qualsiasi problema si considerino le restrizioni dell'avvolgimento del 4° asse.
