Posizionare un carico area assegnato ai pannelli analitici.
Posizionamento di un carico area su un host
- Nella scheda Analizza
gruppo Modello analitico strutturale, fare clic su
(Carichi).
- Nella scheda contestuale Modifica | <carico> della barra multifunzione gruppo Carichi, selezionare (Carico area) e dal gruppo Carichi concentrati selezionare
(Su host).
- Selezionare un pannello analitico per posizionare il carico.
- Il carico viene posizionato sull'intera area del pannello.
Nota: La casella accanto al parametro È vincolato sull'host viene selezionata automaticamente nella tavolozza delle proprietà di Carico concentrato. Il carico è vincolato al riferimento dell'elemento selezionato. È possibile rimuovere il vincolo di questo carico deselezionando la casella.
Se nel pannello analitico host viene creata un'apertura analitica, nel carico area viene creato automaticamente un ritaglio. Per quanto riguarda il pannello host, anche il carico area verrà aggiornato in base alle modifiche geometriche dell'apertura analitica.
Posizionamento di un carico area mediante la definizione del contorno
- Nella scheda Analizza gruppo Modello analitico strutturale, fare clic su (Carichi).
- Nella scheda contestuale Modifica | <carico> della barra multifunzione gruppo Carichi, selezionare (Carico area) e dal gruppo Carichi concentrati selezionare
(Definisci contorno).
- Selezionare l'host. Verranno evidenziati solo gli elementi di supporto. Una descrizione comando indica il tipo di elemento supportato.
- Disegnare il contorno del carico area.
- Fare clic su (Fine) per salvare le modifiche e uscire dalla modalità di disegno.
- Il carico viene posizionato per l'area definita.
Rappresentazione della superficie dei carichi area

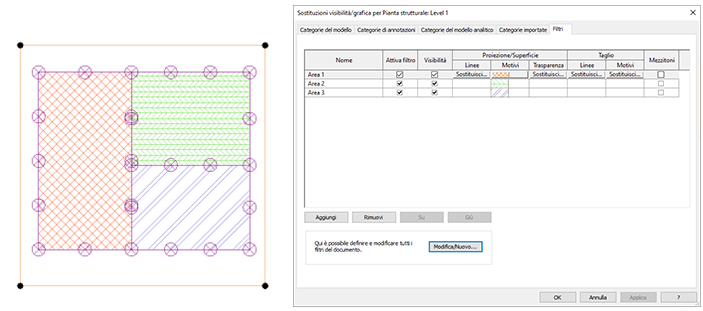

È possibile personalizzare le impostazioni Visibilità/Grafica della superficie di carico area.
I filtri consentono di identificare i contorni di ciascun carico area in una vista di pianta, in base ai parametri dei carichi.
