グリップを使用して 2D 立面図の線図を編集するには

2D 立面図の線図を編集するには、次の操作を実行します。選択した線図は、作成されたすべての立面図の表示を決定する固定表示コンポーネントに割り当てることも、ユーザが定義した表示コンポーネントに割り当てることもできます。表示コンポーネントに線図を割り当てた後に、表示プロパティ(表示/非表示、色、レイヤ、線の太さ、線種、線種尺度)を変更して、線分の表示を変更できます。

  1. 立面図を選択します。

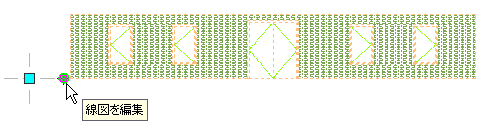

  2. [線図を編集]グリップを選択します。

    [インプレイス編集]タブが開きます。

  3. [インプレイス編集]タブ [輪郭]パネル [ズーム]をクリックして、立面図にズームします。
  4. 編集する線図を選択します。
  5. [インプレイス編集]タブ [輪郭]パネル [コンポーネントを修正]をクリックします。

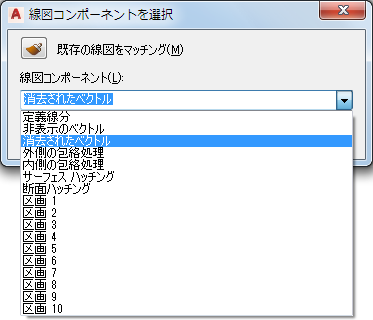

  6. 線分を割り当てるコンポーネントを選択します。 たとえば、線分を非表示にするには、[線図コンポーネント]の[消去されたベクトル]を選択します。

    また、 ([既存の線図をマッチング])をクリックして、一致させる表示コンポーネントが含まれる線図を立面図から選択してもかまいません。

  7. [OK]をクリックします。
  8. 線図の編集処理を終了するには、[インプレイス編集]タブ [編集]パネル [完了]をクリックしてすべての変更内容を保存するか、[インプレイス編集]タブ [編集]パネル [キャンセル]をクリックし、変更内容を破棄してインプレイス編集セッションを終了します。
