ガラスを含むドア スタイルに、プレイリー 9 区切り組子やプレイリー 12 区切り組子を追加するには、次の手順を実行します。
組子を表示するモデルや立面図など、表示レベルでドア スタイルの表示プロパティを編集して、組子を追加します。組子は、各表示レベルに個別に追加できます。1 つの表示レベルに組子を追加し、そのドア スタイルのすべての表示レベルに組子を適用することもできます。組子ブロックは、表示プロパティでドア スタイルのガラス コンポーネントに追加します。それぞれの組子ブロックは、ドア スタイルの表示コンポーネントになります。

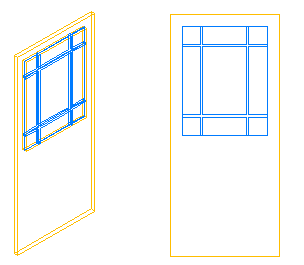

プレイリー 9 区切り組子を含む矩形ドア ガラス

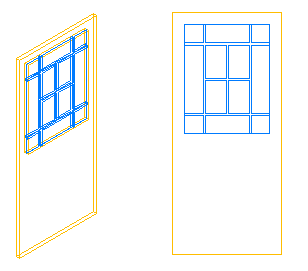

プレイリー 12 区切り組子を含む矩形ドア ガラス
-
をクリックします.
- [建築オブジェクト] [ドア スタイル]を展開します。 注: あるいは、ドアを選択し、をクリックすることもできます。
- 編集するスタイルを選択し、[表示プロパティ]タブをクリックします。 注: ドア スタイルには、組子を受けるガラスが含まれている必要があります。
- 変更内容を表示する表示レベルを選択して、[スタイルの優先]を選択します。
- 必要に応じて、
[組子]タブをクリックします。 - [追加]をクリックします。
- 組子ブロック名を入力します。
- ドア スタイルに複数のガラス コンポーネントが含まれている場合は、次のように、組子をすべてのガラス コンポーネントに適用するか、ドアの 1 つのガラス コンポーネントに適用するかを指定します。
次の操作を行いたい場合 次のように操作します すべてのガラス コンポーネントに組子をアタッチするには [ガラス コンポーネント]で[すべて]を選択します。 それぞれのガラス コンポーネントに組子を適用するには [ガラス コンポーネント]で[単一]を選択し、インデックス番号を指定します。区切りには、左下コーナーから反時計回りにインデックスが付いています。

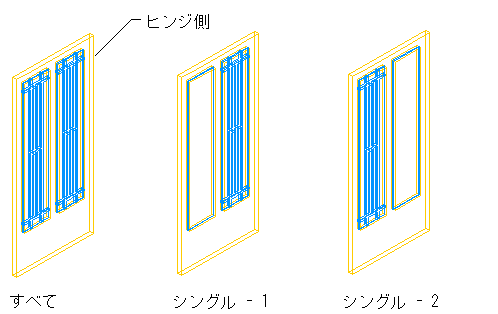

すべてのガラス コンポーネントに適用した組子と 1 つのガラス コンポーネントに適用した組子
- すべての組子の幅と奥行きの値を入力します。

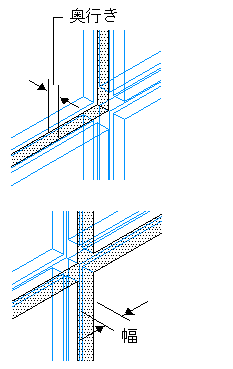

組子の幅と奥行きを指定
- 組子の交点をクリーンアップします。
次の操作を行いたい場合 次のように操作します 組子の交点をコーナーに変換するには [組子]で[接合部をクリーンアップ]を選択します。 すべての組子を接合部がクリーンアップされた 1 つのボディに変換するには [組子]で[ボディに変換]を選択します。

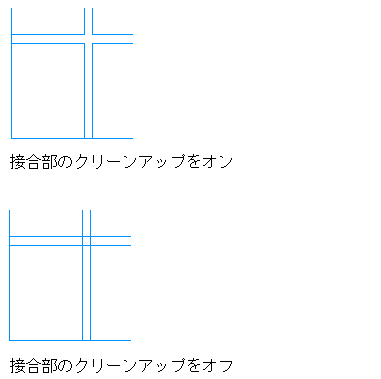

組子の接合部のクリーンアップを指定

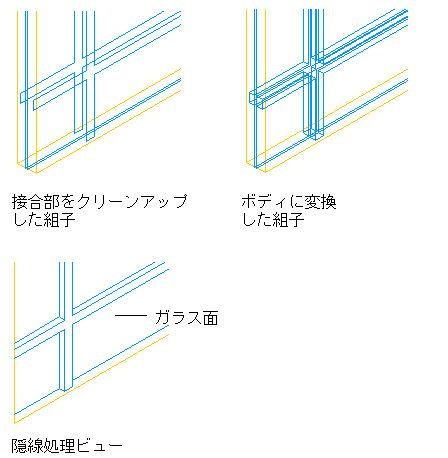

組子をボディに変換
- 次のように、[区切り]でパターンを選択します。
次の操作を行いたい場合 次のように操作します 9 区切りプレイリー パターンを使用するには [パターン]で[プレイリー9 区切り]を選択します。 12 区切りプレイリー パターンを使用するには [パターン]で[プレイリー12 区切り]を選択します。 - [エッジの X オフセット]に値を入力し、ガラスのエッジから組子までの水平距離を指定します。
- [エッジの Y オフセット]に値を入力し、ガラスのエッジから組子までの垂直距離を指定します。

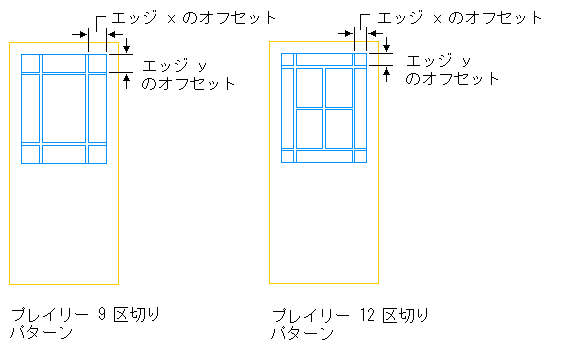

エッジの X オフセットと Y オフセットを指定
- [OK]をクリックします。
- 次のように、その他の組子を追加します。
次の操作を行いたい場合 次のように操作します ドア スタイルの別のガラス コンポーネントに組子を追加するには 手順 6 以降の作業を繰り返します。 組子を別の表示レベルに追加するには [OK]をクリックし、手順 4 からの作業を繰り返します。 選択したドア スタイルのすべての表示レベルに組子を追加するには [他の表示レベルとオブジェクトの優先設定に自動適用]を選択します。 - ドア スタイルに組子を追加し終わったら、[OK]を 3 回クリックします。
組子ブロックをドア スタイルに追加した後は、木製サッシなどのマテリアルを割り当て、色や線種などの表示プロパティを指定することができます。
