サンバースト組子をドア スタイルに追加するには

ガラスを含むドア スタイルにサンバースト組子を追加するには、次の手順を実行します。

組子を表示するモデルや立面図など、表示レベルでドア スタイルの表示プロパティを編集して、組子を追加します。組子は、各表示レベルに個別に追加できます。1 つの表示レベルに組子を追加し、そのドア スタイルのすべての表示レベルに組子を適用することもできます。組子ブロックは、表示プロパティでドア スタイルのガラス コンポーネントに追加します。それぞれの組子ブロックは、ドア スタイルの表示コンポーネントになります。

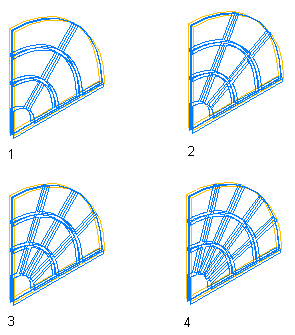

サンバースト組子と閉じたハブを含む扇形ドア ガラス

1. [管理]タブ[スタイルと表示]パネル[スタイル マネージャ]をクリックします.
2. [建築オブジェクト] [ドア スタイル]を展開します。
   注: あるいは、ドアを選択し、[ドア]タブ[一般]パネル[スタイルを編集]ドロップダウン[ドア スタイル]をクリックすることもできます。
3. 編集するスタイルを選択し、[表示プロパティ]タブをクリックします。
   注: ドア スタイルには、組子を受けるガラスが含まれている必要があります。
4. 変更内容を表示する表示レベルを選択して、[スタイルの優先]を選択します。
5. 必要に応じて、 [組子]タブをクリックします。
6. [追加]をクリックします。
7. 組子ブロック名を入力します。
8. ドア スタイルに複数のガラス コンポーネントが含まれている場合は、次のように、組子をすべてのガラス コンポーネントに適用するか、ドアの 1 つのガラス コンポーネントに適用するかを指定します。

   次の操作を行いたい場合	次のように操作します
   すべてのガラス コンポーネントに組子をアタッチするには	[ガラス コンポーネント]で[すべて]を選択します。
   それぞれのガラス コンポーネントに組子を適用するには	[ガラス コンポーネント]で[単一]を選択し、インデックス番号を指定します。区切りには、左下コーナーから反時計回りにインデックスが付いています。

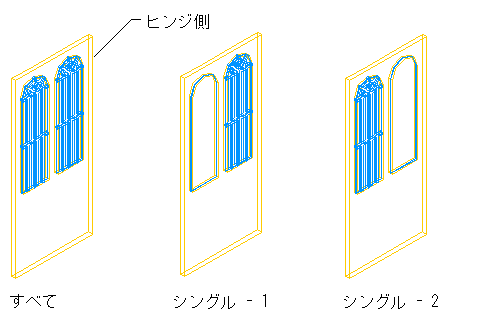

   すべてのガラス コンポーネントに適用した組子と 1 つのガラス コンポーネントに適用した組子

9. すべての組子の幅と奥行きの値を入力します。

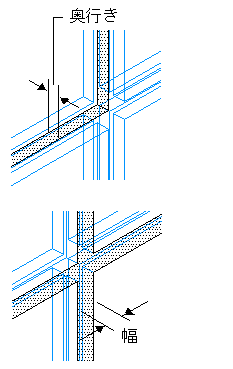

   組子の幅と奥行きを指定

10. 組子の交点をクリーンアップします。

    次の操作を行いたい場合	次のように操作します
    組子の交点をコーナーに変換するには	[組子]で[接合部をクリーンアップ]を選択します。
    すべての組子を接合部がクリーンアップされた 1 つのボディに変換するには	[組子]で[ボディに変換]を選択します。

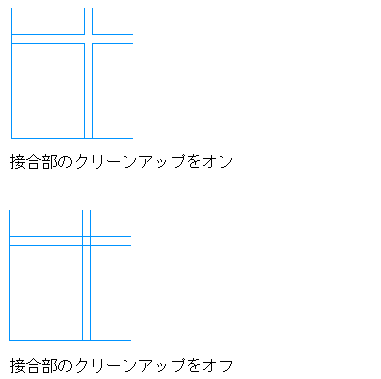

    組子の接合部のクリーンアップを指定

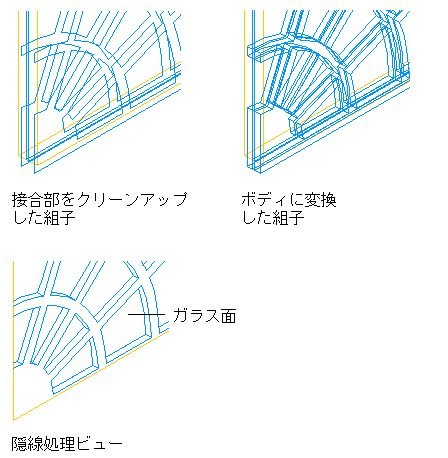

    組子をボディに変換

11. [区切り]で、パターンに[サンバースト]を選択します。
12. [形状]で、[半円]または[扇形]を選択します。
13. [高さ方向区切り]に値を入力し、スポーク付き区切りを除いて、垂直方向の区切り行数を指定します。
14. [幅方向区切り]に値を入力することで、水平方向の区切り列数を指定します。

    ハブを 1 周するように列をかぞえてください。半円サンバーストの場合、見かけ上 5 つの列は 2 つとかぞえられます。扇形サンバーストの場合、見かけ上 3 つの列は、2 つとかぞえられます。

15. [スポーク]に値を入力し、放射状の組子スポークの数を指定します。

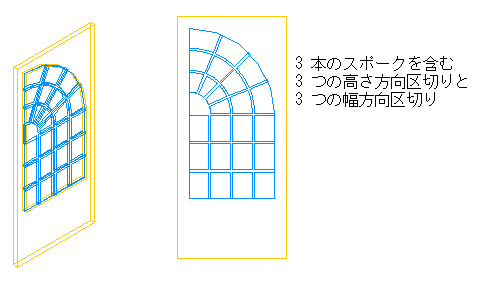

    放射状の組子スポークの数を指定

16. [ハブ スタイル]で、ハブ区切りを付けない場合は[クローズ]、ハブ区切りを付ける場合は[オープン]を選択します。

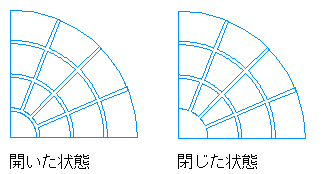

    閉じたハブと開いたハブを指定

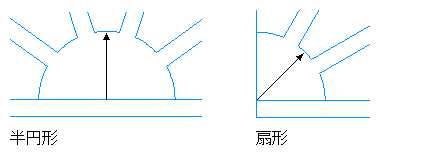

17. [半径]に値を入力し、ハブの半径を指定します。


    ハブ半径を指定

18. 次のように、ハブの配置場所を指定します。

    次の操作を行いたい場合	次のように操作します
    半円形状の下部にハブを配置するには	[ハブ]で、[中心下]を選択します。
    半円形状の上部にハブを配置するには	[ハブ]で、[中心上]を選択します。
    扇形形状の左下にハブを配置するには	[ハブ]で、[左下]を選択します。
    扇形形状の右下にハブを配置するには	[ハブ]で、[右下]を選択します。
    扇形形状の左上にハブを配置するには	[ハブ]で、[左上]を選択します。
    扇形形状の右上にハブを配置するには	[ハブ]で、[右上]を選択します。

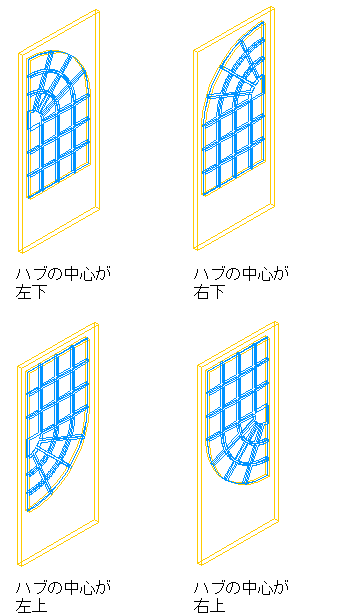

    扇形形状のハブ配置を指定

19. [OK]をクリックします。
20. 次のように、その他の組子を追加します。

    次の操作を行いたい場合	次のように操作します
    ドア スタイルの別のガラス コンポーネントに組子を追加するには	手順 6 以降の作業を繰り返します。
    組子を別の表示レベルに追加するには	[OK]をクリックし、手順 4 からの作業を繰り返します。
    選択したドア スタイルのすべての表示レベルに組子を追加するには	[他の表示レベルとオブジェクトの優先設定に自動適用]を選択します。

21. ドア スタイルに組子を追加し終わったら、[OK]を 3 回クリックします。

組子ブロックをドア スタイルに追加した後は、木製サッシなどのマテリアルを割り当て、色や線種などの表示プロパティを指定することができます。
