詳細コンポーネント データベースにグループを追加するには

詳細コンポーネント データベースへコンポーネントを追加するには、次の手順を実行します。同じ基本手順を使用して、さまざまなサブグループをグループ内に追加できます。

1. [ホーム]タブ [詳細]パネル [詳細コンポーネント]をクリックします.
2. をクリックして、編集モードにします。
3. [現在の詳細コンポーネント データベース]リストからデータベースを選択します。
4. 最上位のグループを追加したい場合には、選択したデータベースのルート ノードを選択します。それ以外の場合には、サブグループを追加したいノードが選択できるまで、ルート ノードとグループ/サブグループ ノードを展開していきます。
5. をクリックします。

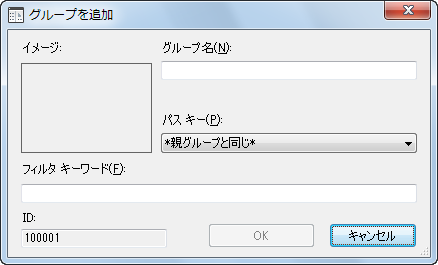

   データベースの[Groups]テーブル内でこのグループに割り当てられた値を示す読み込み専用の ID フィールドが付いた[コンポーネント グループを追加]ダイアログ ボックスが表示されます。



6. [グループ名]には、詳細コンポーネント マネージャで表示させたいこのグループの名前を入力します。この値はデータベースの[Groups]テーブルのエントリに追加されます。
7. 標準データベースを使用する場合、ドロップダウン リストで[パス キー]を選択し、このグループの図面およびイメージ ファイルの位置を識別するショートカット エイリアスを指定します。[パス キー]の値は、データベースの DirKeys テーブルから取得されます。Microsoft Access を使用すると、新しいキー値を手動でこのテーブルに追加できます。テンプレート ファイルから新しいデータベースを作成する場合、まず Microsoft Access を使用して DirKeys テーブルに値を入力しないと、このダイアログ ボックスで[パス キー]の値を選択できません。
8. [フィルタ キーワード]に、このグループ内でのコンポーネントの検索に使用するキーワードのカンマで区切られたリストを入力します。
9. [OK]をクリックします。

   定義したグループまたはサブグループは、階層ツリー ビューに新しいノードとして表示されます。
