3D アイソメ ビューでスラブまたは屋根スラブの勾配を変更するには、次の手順を実行します (プロパティ パレットを使用して、勾配を調整し、鼻隠しの自動位置合わせをコントロールすることもできます)。
- スラブを選択します。
- 角度グリップを選択します。ダイナミック入力がオンになっている場合は、関連付けられている勾配、ライズ、水平距離の値が作図領域に表示されます。 注: 角度のグリップは、スラブまたは屋根スラブを 3D アイソメ ビューで選択したときにのみ使用できます。

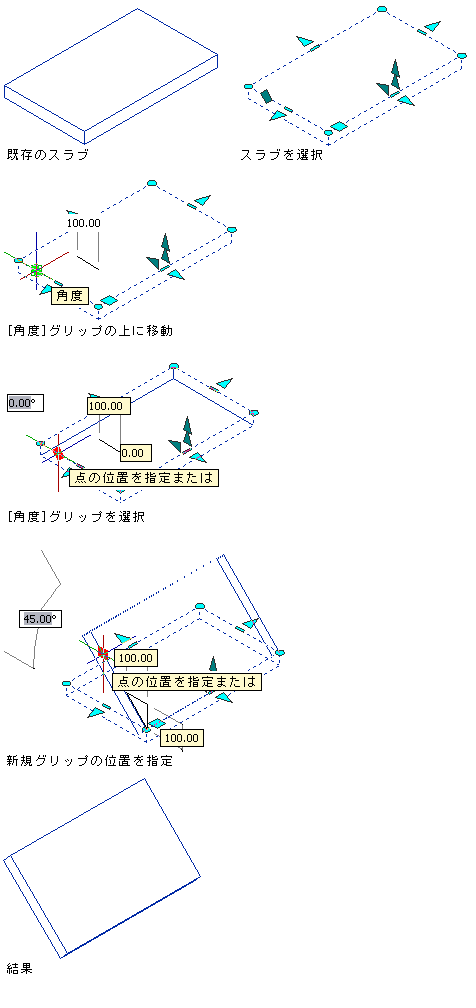

角度グリップを使用してスラブの勾配を編集

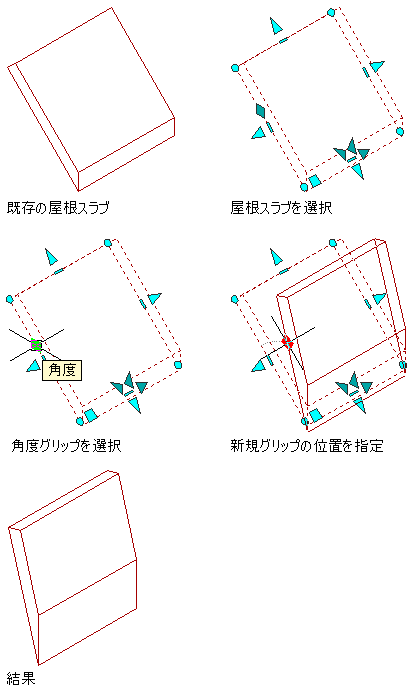

角度グリップを使用して屋根スラブの勾配を編集
- 次のように、勾配を調整します。
次の操作を行いたい場合... 次のように操作します... 勾配を手動で調整するには 値を入力するか、希望の角度が表示されるまでグリップを移動し、クリックします。 スラブのライズを変更して勾配を調整するには ライズ値がハイライト表示されるまで[Tab]を押し、値を入力するか、希望のライズが表示されるまでグリップを移動し、クリックします。 - 1 回クリックします。
