スラブ オブジェクトまたは屋根スラブ オブジェクトを選択すると、さまざまなタイプの編集グリップが表示されます。必要に応じてこれらのグリップをドラッグしてオブジェクトの位置やサイズを変更したり、ダイナミック入力機能を使用して正確な距離や角度の値を入力することができます。複数の機能を持つグリップを選択した場合は、[Ctrl]を押すことで機能を切り替えることができます。
選択したスラブまたは屋根スラブで使用できる編集グリップのタイプは、ビューの方向によって変わります。次の図に示すように、エッジ グリップ、エッジ軒の出グリップ、頂点グリップ、回転中心グリップはプラン ビューと 3D アイソメ ビューの両方で表示されます。角度グリップ、垂直オフセット グリップ、水平オフセット グリップ、厚さグリップは、3D アイソメ ビューでのみ使用できます。

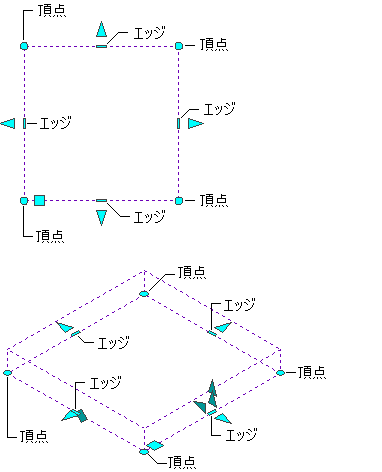

スラブの頂点のグリップとエッジのグリップを表示

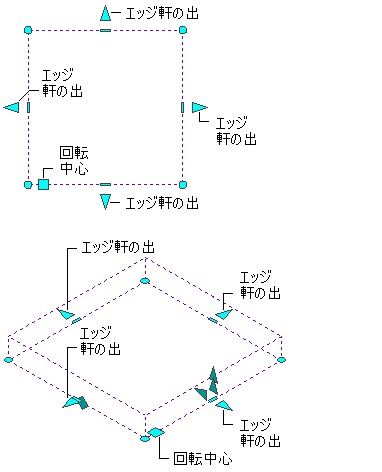

スラブ エッジの軒の出のグリップと回転中心のグリップを表示

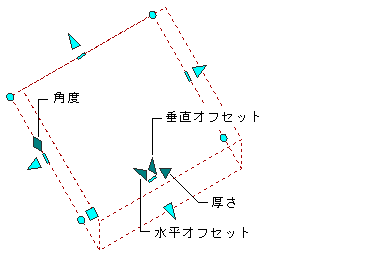

スラブの角度、厚さ、水平オフセット、垂直オフセットの各グリップを表示
スラブの頂点のグリップとエッジのグリップを表示

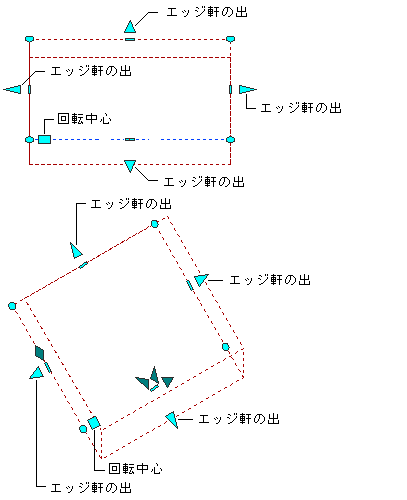

スラブ エッジの軒の出のグリップと回転中心のグリップを表示

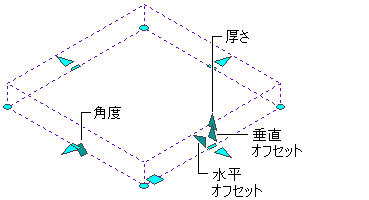

スラブの角度、厚さ、水平オフセット、垂直オフセットの各グリップを表示
