Dodawanie dowolnej krzywej złożonej do linii trasowania

Aby dodać dowolną krzywą złożoną-krzywą przejściową (między dwa łuki)

Dodaj grupę dowolna krzywa przejściowa-krzywa przejściowa między dwoma łukami o tym samym kierunku, ale różnych promieniach.

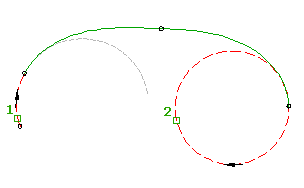

Krzywe przejściowe mają skończone promienie na każdym końcu. Parametry krzywych przejściowych i punkty dołączenia są obliczane automatycznie. Jeśli jeden z dwóch łuków dołączenia (1, 2) jest edytowany, grupa krzywa przejściowa-krzywa przejściowa zachowuje styczność.

Domyślnie dwie spirale mają równe długości i wartości A. Obie wartości można zmodyfikować podczas tworzenia, określając stosunek A1/A2 lub L1/L2.

Promienie krzywej przejściowej są identyczne w punkcie przecięcia krzywa przejściowa-krzywa przejściowa. Wartość promienia jest określana za pomocą całkowitego kąta ugięcia i długości krzywej przejściowej. Wartości promienia nie można zmieniać.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa złożona-krzywa przejściowa (między dwoma łukami).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Więcej informacji o zmianie domyślnej definicji krzywej przejściowej zawiera temat Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Określ element przed i element po, do których krzywa przejściowa ma zostać dodana.
  4. Opcjonalnie wprowadź wartość stosunku A1 do A2 lub wybierz długość i wprowadź wartość stosunku L1 do L2. W przeciwnym razie wartości A i długości obu krzywych przejściowych będą równe.
    Uwaga: Jeśli łuki mają ten sam kierunek, wynikiem będzie rozwiązanie złożone. Wprowadź Tak w wierszu polecenia, aby zatwierdzić rozwiązanie, lub Nie, aby ponownie uruchomić polecenie. Rozwiązanie nie istnieje, jeśli łuki się przecinają lub są to krzywe koncentryczne.

Aby dodać dowolną krzywą złożoną-krzywą przejściową (między dwie styczne)

Dodaj grupę dowolna krzywa złożona-krzywa przejściowa z określonym parametrem między dwiema stycznymi.

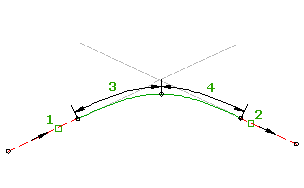

Użytkownik określa długość (3, 4) albo wartość A każdej krzywej przejściowej. Promienie krzywej przejściowej są zgodne w punkcie przecięcia krzywa przejściowa-krzywa przejściowa. Jeśli jedna z dwóch stycznych dołączenia (1, 2) jest edytowana, określone parametry krzywej przejściowej nie zmieniają się.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa złożona-krzywa przejściowa (między dwoma stycznymi).
  3. Wybierz styczną (pierwszy element), od której chcesz dodać grupę krzywych przejściowych.
  4. Wybierz styczną (kolejny element), do której chcesz dodać grupę krzywych przejściowych.
  5. Podaj długość lub wartość A pierwszej krzywej przejściowej (krzywa wejściowa).

    Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.

  6. Podaj długość lub wartość A drugiej krzywej przejściowej (krzywa wyjściowa).
  7. Podaj, czy rozwiązanie przekracza wartość 180 stopni.

Aby dodać dowolną krzywą złożoną-linię-krzywą przejściową (miedzy dwa łuki, długość linii)

Dodaj grupę dowolna krzywa przejściowa złożona-linia-krzywa przejściowa z określoną długością linii między dwoma łukami.

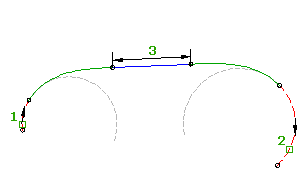

Parametry krzywej przejściowej są obliczane automatycznie. Jeśli jeden z dwóch łuków dołączenia (1, 2) jest edytowany, długość linii (3) nie zmienia się.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa złożona-linia-krzywa przejściowa (między dwoma łukami, długość linii).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Więcej informacji o zmianie domyślnej definicji krzywej przejściowej zawiera temat Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Określ element przed i element po, do których krzywa przejściowa ma zostać dodana.
  4. Określ długość linii.
Uwaga: Jeśli łuki mają ten sam kierunek, wynikiem będzie rozwiązanie złożone. Wprowadź Tak w wierszu polecenia, aby zatwierdzić rozwiązanie, lub Nie, aby ponownie uruchomić polecenie. Dla krzywych koncentrycznych nie ma rozwiązania.

Aby dodać dowolną krzywą złożoną-linię-krzywą przejściową (miedzy dwa łuki, długości krzywych przejściowych)

Dodaj grupę dowolna krzywa złożona-linia-krzywa przejściowa z określonymi długościami krzywych przejściowych między dwoma łukami.

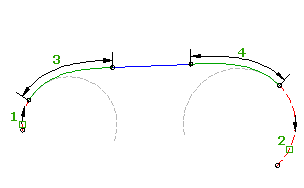

Długość linii jest obliczana automatycznie. Jeśli jeden z dwóch łuków dołączenia (1, 2) jest edytowany, długości krzywych przejściowych (3, 4) nie zmieniają się.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa złożona-linia-krzywa przejściowa (między dwoma łukami, długość krzywej przejściowej).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Więcej informacji o zmianie domyślnej definicji krzywej przejściowej zawiera temat Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Określ element przed i element po, do których krzywa przejściowa ma zostać dodana.
  4. Określ długość lub wartość A dla krzywej wejściowej i wyjściowej.

    Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.

    Uwaga: Jeśli łuki mają inne kierunki, dostępne będzie rozwiązanie odwrotne. Wprowadź Tak w wierszu polecenia, aby zatwierdzić rozwiązanie, lub Nie, aby ponownie uruchomić polecenie. Dla krzywych koncentrycznych nie ma rozwiązania.
