Dodawanie dowolnych krzywych odwrotnych do linii trasowania

Aby dodać wolne odwrócenie krzywa przejściowa-krzywa przejściowa (między dwa łuki)

Dodaj grupę dowolna krzywa odwrotna-krzywa przejściowa między dwoma łukami o różnych kierunkach.

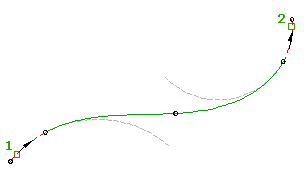

Dwie krzywe przejściowe wyginają się w przeciwnych kierunkach. Parametry krzywych przejściowych i punkty dołączenia są obliczane automatycznie. Jeśli jeden z dwóch łuków dołączenia (1, 2) jest edytowany, grupa krzywa przejściowa-krzywa przejściowa zachowuje styczność.

Domyślnie dwie spirale mają równe długości i wartości A. Obie wartości można modyfikować podczas tworzenia przez określenie współczynników A1/A2 lub L1/L2.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa odwrotna-krzywa przejściowa (między dwoma łukami).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Więcej informacji o zmianie domyślnej definicji krzywej przejściowej zawiera temat Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Określ element przed i element po, do których krzywa przejściowa ma zostać dodana.
  4. Opcjonalnie wprowadź wartość stosunku A1 do A2 lub wybierz długość i wprowadź wartość stosunku L1 do L2. W przeciwnym razie wartości A i długości obu krzywych przejściowych będą równe.
    Uwaga: Jeśli łuki mają ten sam kierunek, wynikiem będzie rozwiązanie złożone. Wprowadź Tak w wierszu polecenia, aby zatwierdzić rozwiązanie, lub Nie, aby ponownie uruchomić polecenie. Rozwiązanie nie istnieje, jeśli łuki się przecinają lub są to krzywe koncentryczne.

Aby dodać dowolną krzywą odwróconą-linię-krzywą przejściową (miedzy dwa łuki, długości krzywej przejściowej)

Dodaj grupę dowolna krzywa odwrotna-linia-krzywa przejściowa z określonymi długościami krzywych przejściowych między dwoma łukami.

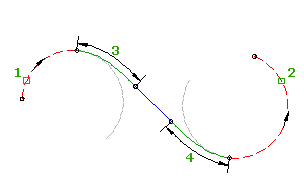

Dwie krzywe przejściowe wyginają się w przeciwnych kierunkach. Użytkownik określa długości krzywych przejściowych (2, 3). Długość linii jest obliczana automatycznie. Jeśli jeden z dwóch łuków dołączenia (1, 2) jest edytowany, długości krzywych przejściowych nie zmieniają się.

Za pomocą tego polecenia można określić parametry krzywej przejściowej, jednak nie długość linii. Długość linii obliczana jest automatycznie.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa odwrotna-linia-krzywa przejściowa (między dwoma łukami, długość krzywej przejściowej).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Więcej informacji o zmianie domyślnej definicji krzywej przejściowej zawiera temat Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Określ element przed i element po, do których krzywa przejściowa ma zostać dodana.
  4. Określ długość lub wartość A dla krzywej wejściowej i wyjściowej.

    Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.

    Uwaga: Jeśli łuki mają ten sam kierunek, wynikiem będzie rozwiązanie złożone. Wprowadź Tak w wierszu polecenia, aby zatwierdzić rozwiązanie, lub Nie, aby ponownie uruchomić polecenie. Dla krzywych koncentrycznych nie ma rozwiązania.

Aby dodać dowolną krzywą odwrotną-linię-krzywą przejściową (miedzy dwa łuki, długość linii)

Dodaj grupę dowolna krzywa odwrotna-linia-krzywa przejściowa z określoną długością linii między dwoma łukami.

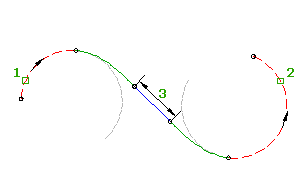

Dwie krzywe przejściowe wyginają się w przeciwnych kierunkach. Użytkownik określa długość krzywej przejściowej (3). Długość krzywych przejściowych jest obliczana automatycznie. Jeśli jeden z dwóch łuków dołączenia (1, 2) jest edytowany, długość linii nie zmienia się.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa odwrotna-linia-krzywa przejściowa (między dwoma łukami, długość linii).

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Więcej informacji o zmianie domyślnej definicji krzywej przejściowej zawiera temat Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Określ element przed i element po, do których krzywa przejściowa ma zostać dodana.
  4. Określ długość linii.
Uwaga: Jeśli łuki mają ten sam kierunek, wynikiem będzie rozwiązanie złożone. Wprowadź Tak w wierszu polecenia, aby zatwierdzić rozwiązanie, lub Nie, aby ponownie uruchomić polecenie. Dla krzywych koncentrycznych lub przecinających się nie ma rozwiązania.
