Informacje o dodawaniu grup krzywa przejściowa-łuk-krzywa przejściowa do linii trasowania

Dodaj grupę dowolna krzywa przejściowa-łuk-krzywa przejściowa między dwoma elementami.

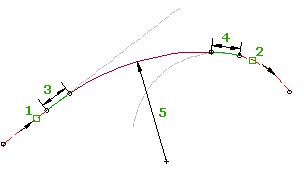

Typ tworzonych krzywych przejściowych (proste a złożone) zależy od typu elementów, do których są dołączane. W przypadku edycji elementów dołączenia (1, 2), długości krzywych przejściowych (3, 4) i promień łuku (5) nie zmieniają się. Punkty dołączenia i długość łuku zmieniają się, aby dostosować się do edycji elementów dołączenia.

Polecenie Krzywa przejściowa-łuk-krzywa przejściowa działa podobnie do polecenia, które dodaje dowolny łuk wg promienia między dwoma elementami. Różnica jest taka, że to polecenie dodaje także przejściową krzywą wejściową i wyjściową. Grupa krzywych dla tego polecenia jest taka sama jak automatyczna grupa krzywych tworzona za pomocą polecenia Styczna-Styczna. Jednakże za pomocą tego polecenia można utworzyć grupę krzywych SCS między łukami.

Nie można edytować uchwytami grupy krzywych krzywa przejściowa-łuk-krzywa przejściowa, ale można edytować elementy, do których grupa SCS jest dołączona. Parametry krzywej przejściowej lub łuku można edytować w oknie Parametry układu linii trasowania lub w panoramie Elementy linii trasowania.

Grupa krzywych SCS między dwiema stycznymi

Grupa krzywych SCS umieszczona między dwiema stycznymi tworzy dwie krzywe proste.

Grupa krzywych SCS między łukiem a styczną

Grupa krzywych SCS umieszczona między styczną a łukiem tworzy krzywą prostą dołączoną do stycznej i krzywą złożoną dołączoną do łuku.

Grupa krzywych SCS między dwoma łukami

Grupa krzywych SCS umieszczona między dwoma łukami tworzy dwie krzywe złożone. Grupa krzywych SCS powinna być umieszczana wyłącznie w konfiguracji, w której dołączenie do jednego z łuków tworzy sytuację łuk złożony-łuk.
