Dodawanie złożonych grup łuków dowolnych pomiędzy stycznymi na liniach trasowania

Przy użyciu Narzędzi układu linii trasowania można dodać do linii trasowania złożoną grupę krzywych. Złożone grupy krzywych składają się z wielu łuków i krzywych przejściowych i są dostępne w rozwiązaniach złożonych i odwrotnych.

Złożone dowolne grupy krzywych są zdefiniowane za pomocą promieni poszczególnych łuków i długości lub wartości A poszczególnych krzywych przejściowych. Należy dodatkowo podać drugi parametr dla jednego z dwóch łuków.

Aby dodać dowolną grupę krzywa przejściowa-łuk-krzywa przejściowa-łuk-krzywa przejściowa między dwie styczne

Dodaj grupę dowolna krzywa przejściowa-łuk-krzywa przejściowa-łuk-krzywa przejściowa między dwiema stycznymi.

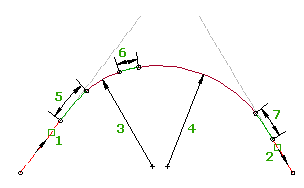

W przypadku edycji stycznych dołączenia (1, 2), promienie łuków (3, 4) i długości krzywych przejściowych (5, 6, 7) nie zmieniają się. Punkty dołączenia i długości łuków zmieniają się, aby dostosować się do edycji stycznych dołączenia. Długość każdej z krzywych przejściowych może wynosić zero.

Złożona grupa krzywa przejściowa-łuk-krzywa przejściowa-łuk-krzywa przejściowa (SCSCS) umieszczona jest pomiędzy dwoma przecinającymi się stycznymi. Ta grupa jest zbliżona do grupy krzywa przejściowa-łuk-krzywa przejściowa (SCS), jednak różni się drugim łukiem i krzywą przejściową na końcu grupy.

Grupa SCSCS dopuszcza wartości zerowe jako długości krzywej przejściowej, co umożliwia tworzenie grup wielu krzywych z krzywymi przejściowymi lub bez nich. Każda z krzywych przejściowych w tej grupie może mieć długość zerową. Krzywe przejściowe o długości zerowej są pomijane w grupie. Podając wartość zerową jako długość krzywej przejściowej, można uzyskać następujące kombinacje: SCSCS, SCSC, CSCS, CSC, SCCS, SCC, CCS, CC.

W przypadku grupy SCSCS nie jest możliwa edycja uchwytami, można jednak edytować styczne, do której jest dołączona. Punkt przecięcia (PP) pierwotnych stycznych zostaje utrzymany, co powoduje, że cała grupa krzywych reaguje na zmianę każdej stycznej. Parametry krzywej przejściowej lub łuku można edytować bezpośrednio w oknie Parametry układu linii trasowania lub panoramie Elementy linii trasowania. Jeśli dla krzywej przejściowej w grupie została określona długość zerowa, jej parametry są nadal wyświetlane.

1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa złożona-łuk-krzywa przejściowa-łuk-krzywa przejściowa (między dwoma stycznymi).
3. Wybierz styczną (pierwszy element), od której chcesz dodać grupę krzywych.
4. Wybierz styczną (kolejny element), do której chcesz dodać grupę krzywych.
5. Podaj długość lub wartość A pierwszej krzywej przejściowej.
   Uwaga: Długość można określić, wybierając dwa punkty na rysunku. Zero jest dopuszczalną długością dowolnej krzywej przejściowej w grupie krzywych.
6. Określ promień pierwszego łuku lub wpisz D, aby określić stopień krzywizny.
   Uwaga: Aby obliczyć promień lub stopień krzywizny na podstawie innych znanych parametrów łuku, wpisz wartość 'CCALC i otwórz Kalkulator łuku.
7. Podaj długość lub wartość A drugiej krzywej przejściowej.
8. Określ promień drugiego łuku lub wpisz D, aby określić stopień krzywizny.
9. Podaj długość lub wartość A trzeciej krzywej przejściowej.
10. Podaj drugi parametr dla jednego z dwóch łuków.

    Możliwe jest określenie przedłużenia stycznej, punktu początkowego stycznej, kąta leżącego naprzeciwko lub punktu wymuszającego. Aby wybrać inny łuk, dla którego zostanie wprowadzony parametr, należy wprowadzić polecenie C.

Aby dodać dowolną grupę krzywa odwrotna-łuk-krzywa przejściowa-krzywa przejściowa-łuk-krzywa przejściowa między dwie styczne

Dodaj grupę dowolna krzywa odwrotna-łuk-krzywa przejściowa-łuk-krzywa przejściowa między dwie styczne, które są położone prawie równolegle.

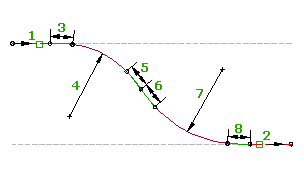

Ta grupa składa się z dwóch kolejnych grup krzywa przejściowa-łuk-krzywa przejściowa skierowanych w przeciwnych kierunkach. W przypadku edycji stycznych dołączenia (1, 2), promienie łuków (4, 7) i długości krzywych przejściowych (3, 5, 6, 8) nie zmieniają się. Punkty dołączenia i długości łuków zmieniają się, aby dostosować się do edycji stycznych dołączenia.

Grupy SCSSCS nie można edytować uchwytami, jednak można dokonać edycji stycznych, do których jest dołączona. Parametry krzywej przejściowej lub łuku można edytować bezpośrednio w oknie Parametry układu linii trasowania lub panoramie Elementy linii trasowania.

1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Dowolna krzywa odwrotna-łuk-krzywa przejściowa-krzywa przejściowa-łuk-krzywa przejściowa (między dwoma stycznymi).
3. Wybierz styczną (pierwszy element), od której chcesz dodać grupę krzywych.
4. Wybierz styczną (kolejny element), do której chcesz dodać grupę krzywych.
5. Podaj długość lub wartość A pierwszej krzywej (krzywa wejściowa).
   Uwaga: Długość można określić, wybierając dwa punkty na rysunku.
6. Określ promień pierwszego łuku lub wpisz D, aby określić stopień krzywizny.
   Uwaga: Aby obliczyć promień lub stopień krzywizny na podstawie innych znanych parametrów łuku, wpisz wartość 'CCALC i otwórz Kalkulator łuku.
7. Podaj długość lub wartość A drugiej krzywej (krzywa wyjściowa).
8. Podaj długość lub wartość A trzeciej krzywej (krzywa wejściowa).
9. Określ promień drugiego łuku lub wpisz D, aby określić stopień krzywizny.
10. Podaj długość lub wartość A czwartej krzywej (krzywa wyjściowa).
11. Podaj drugi parametr dla jednego z dwóch łuków.

    Możliwe jest określenie punktu początkowego na stycznej, kąta leżącego naprzeciwko lub punktu wymuszającego. Aby wybrać inny łuk, dla którego zostanie wprowadzony parametr, należy wprowadzić polecenie C.
