Dodawanie krzywej ustalonej do linii trasowania

Dodaj ustaloną krzywą przejściową do końca elementu ustalonego lub swobodnego.

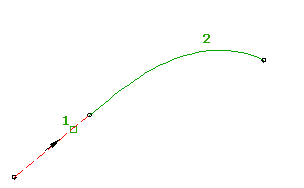

W zależności od żądanego rozwiązania ustalona krzywa przejściowa może być definiowana przez różne parametry, które nie mogą być edytowane po utworzeniu. Gdy element dołączenia (1) jest edytowany, parametr definiujący (2) nie zmienia się.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Krzywa stała.

    Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia. Aby uzyskać więcej informacji na temat zmiany domyślnej definicji krzywej przejściowej, zobacz sekcję Praca z zastosowaniem ustawień łuku i krzywej przejściowej linii trasowania.

  3. Wybierz element dla punktu początkowego i określ kierunek.
  4. Określ typ krzywej przejściowej: złożenie, łuk do wewnątrz, łuk na zewnątrz lub punkt.
  5. Określ kierunek łuku: zgodnie z ruchem wskazówek zegara albo przeciwnie do kierunku wskazówek zegara.
  6. Określ promień początkowy, wybierając dwa punkty na rysunku lub wprowadzając wartość w wierszu polecenia.
    Uwaga: Jeśli z linią trasowania skojarzono kryteria projektowe, w wierszu polecenia zostanie wyświetlony minimalny promień i wartość długości krzywej przejściowej dla bieżącej prędkości projektowej. Podaj nowe wartości lub naciśnij klawisz Enter, aby zaakceptować wartości minimalne.
  7. W oknie zgłoszenia Określ długość krzywej wejściowej lub [K/kąT] określ, czy krzywa przejściowa ma być definiowania według długości czy według kąta skosu.
  8. Określ długość lub kąt początkowy, wybierając dwa punkty na rysunku lub wprowadzając wartość w wierszu polecenia.
  9. Określ promień końcowy, wybierając dwa punkty na rysunku lub wprowadzając wartość w wierszu polecenia.
