Szybka edycja rzędnych linii charakterystycznych

Polecenie Szybka edycja rzędnej umożliwia interaktywną edycję rzędnej lub nachylenia dowolnej linii charakterystycznej lub linii działki w wybranym obszarze.

Rzędne wyświetlane są w punktach wierzchołków i punktach rzędnych, a nachylenie wyświetlane jest wzdłuż segmentów. Kliknij, aby przeprowadzić edycję wartości w wierszu polecenia.

Aby szybko edytować rzędne linii charakterystycznych

  1. Kliknij kartę Zmieńpanel Edycja rzędnychpozycję Szybka edycja rzędnej Wyszukiwanie .
    Uwaga: W wierszu polecenia wskazany zostanie bieżący obszar. Aby wybrać inny obszar lub obiekt w danym obszarze, wprowadź polecenie Obszar. Następnie wybierz albo obiekt rysunku, albo przycisk Enter aby wyświetlić listę dostępnych obszarów w oknie dialogowym Wybierz obiekty.
  2. Przesuń mysz nad geometrią, którą chcesz edytować.
    • Gdy wskaźnik myszy znajdzie się nad wierzchołkiem lub punktem przecięcia, wyświetlony zostanie trójkąt . Wartość rzędnej zostanie wyświetlona w etykiecie narzędzi.

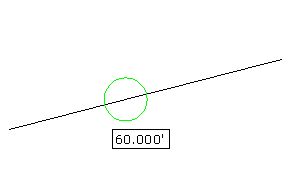

    • Gdy wskaźnik myszy znajdzie się nad punktem rzędnej, wyświetlane są okręgi . Wartość rzędnej zostanie wyświetlona w etykiecie narzędzi.
    • Gdy wskaźnik myszy znajdzie się nad segmentem, wyświetlone zostaną strzałki . Strzałka wskazuje na koniec segmentu, który znajduje się najbliżej kursora. Jest to punkt, którego rzędna zostanie zmieniona po edycji nachylenia. Wartość nachylenia zostanie wyświetlona w etykiecie narzędzia.
    • Podczas przesuwania kursora myszy nad rzędną lub nachyleniem, którego nie można edytować, wyświetlane są szare glify . Linie, których nie można wyedytować, zawierają obiekty takie jak linia rzutowania oraz dynamicznie łączone linie charakterystyczne.
    Po odszukaniu rzędnej lub nachylenia, które chcesz edytować, kliknij myszą.
  3. Wykonaj jedną z poniższych czynności:
    • Wprowadź nową rzędną lub nachylenie w wierszu polecenia.
    • Jeśli kliknięto punkt rzędnej, można również wprowadzić opcję Powierzchnia, aby otworzyć okno dialogowe wyboru powierzchni i wybrać w nim powierzchnię, z której ma być odczytana rzędna.
      Uwaga: Opcja Powierzchnia nie jest dostępna, jeśli rysunek nie zawiera powierzchni.
    • Jeśli kliknięto punkt nachylenia, można także wprowadzić opcję Nachylenie (proporcja) i podać nachylenie. Ta opcja umożliwia edycję rzędnej na końcu segmentu w kierunku wskazanym strzałką.
Uwaga: Jeśli linie charakterystyczne pełnią rolę linii nieciągłości powierzchni, a ustawienie Przebuduj-Automatycznie jest włączone, po każdej edycji powierzchnia zostanie automatycznie zaktualizowana.

Szybka edycja punktów rzędnej linii charakterystycznej poprzez wybranie punktu odniesienia

  1. Kliknij kartę Zmieńpanel Edycja rzędnychpozycję Szybka edycja rzędnej Wyszukiwanie .
  2. Wprowadź polecenie Odniesienie
  3. Wybierz punkt odniesienia. Podczas wybierania punktu odniesienia jako domyślny wybierany jest punkt w terenie, jednak można wybrać również opcję Wskaż, aby użyć polecenia OBIEKT w celu wybrania dowolnego położenia na rysunku.
  4. Po poruszeniu wskaźnikiem myszy w okolicy punktu odniesienia zostanie wyświetlona żółta linia biegnąca od punktu odniesienia do najbliższego punktu.
  5. Wykonaj jedną z poniższych czynności:
    • Wprowadź nachylenie (procent). Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Nachylenie (proporcja) i wartość nachylenia. Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Różnica, a następnie wartość różnicy rzędnych. Wartość różnicy zostanie zastosowana między punktem odniesienia a punktem na linii charakterystycznej.

    Przypisana rzędna wybranego punktu zostanie wyświetlona w wierszu polecenia.
