Ustawianie przyległych rzędnych linii charakterystycznej według odniesienia

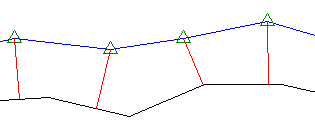

Polecenie Przyległe rzędne według odniesienia służy do ustawiania rzędnych według linii charakterystycznej, figury pomiarowej, linii działki lub polilinii 3D, w oparciu o różnicę nachylenia, skarpy lub rzędnych między punktami wzdłuż innej linii charakterystycznej. To polecenie jest podobne do ustawiania rzędnych w odsunięciu stopniowanym, bez wcześniejszego utworzenia odsunięcia.

Korzystając z tego polecenia, można wyedytować rzędne jednej linii charakterystycznej, a następnie zaktualizować rzędne innej powiązanej linii charakterystycznej leżącej obok pierwszej.

  1. Kliknij kartę Zmieńpanel Edycja rzędnychPrzyległe rzędne według odniesienia Wyszukiwanie .
  2. Wybierz obiekt odniesienia.
  3. Wybierz linię charakterystyczną lub inny obiekt, który ma zostać wyedytowany.

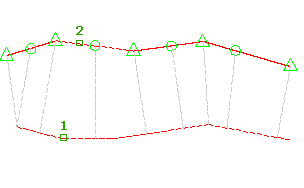

    Glify wyświetlane są w każdym punkcie, który będzie edytowany wraz z linią charakterystyczną, a żółte linie rzutowane według linii charakterystycznej, co wskazuje położenie rzędnych odniesienia dla każdego punku.

    Tylko te punkty, które należą do zakresu obiektu odniesienia, mogą być modyfikowane.

  4. Wykonaj jedną z poniższych czynności:
    • Wprowadź różnicę rzędnych. Wartość różnicy zostanie zastosowana między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Nachylenie (procent) i określ nachylenie. Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Nachylenie (proporcja) i wartość nachylenia. Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Zmienna. Opcja Zmienna powoduje monitowanie o podanie zmiany rzędnej, nachylenia czy skarpy kolejno w każdym punkcie. Nie powoduje wstawienia nowych punktów wzdłuż linii.

    Przypisana rzędna wybranego punktu zostanie wyświetlona w wierszu polecenia.
