Aby przedłużyć nachylenie według odniesienia

Polecenie Przedłużenie nachylenia według odniesienia służy do edycji rzędnych poprzez przedłużenie nachylenia segmentu do innej linii charakterystycznej.

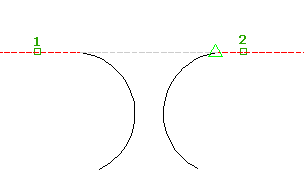

To polecenie przedłuża nachylenie segmentu przez przerwę do punktu innej linii charakterystycznej. Można, na przykład przedłużyć nachylenie za punkt przecięcia.

  1. Kliknij kartę Zmieńpanel Edycja rzędnychPrzedłużenie nachylenia według odniesienia Wyszukiwanie .
  2. Wybierz segment odniesienia.

    Segment jest wyróżniony, a w wierszu polecenia pojawia się wartość nachylenia oraz skarpy.

  3. Wybierz linię charakterystyczną lub inny obiekt, który ma zostać wyedytowany.

    Poruszanie kursorem wzdłuż linii charakterystycznej spowoduje, że

  4. Określ punkt.

    Wartości nachylenia, skarpy, rzędnej i odległości do punktu są wyświetlane w wierszu polecenia.

  5. Aby jako odniesienia użyć domyślnego nachylenia, naciśnij klawisz Enter. Wykonaj jedną z poniższych czynności:
    • Wprowadź nachylenie (procent). Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Nachylenie (proporcja) i wartość nachylenia. Nachylenie zostanie zastosowane między punktem odniesienia a punktem na linii charakterystycznej.
    • Wprowadź Różnica i wartość różnicy rzędnych. Wartość różnicy zostanie zastosowana między punktem odniesienia a punktem na linii charakterystycznej.

    Przypisana rzędna wybranego punktu zostanie wyświetlona w wierszu polecenia.

  6. Wprowadź nachylenie w tym punkcie. Wartością domyślną jest wartość nachylenia odniesienia.
  7. Wybierz inny segment odniesienia. Naciśnij klawisz Enter, aby zakończyć sesję polecenia.
