Wstawianie punktów rzędnych linii charakterystycznej poprzez wskazanie położenia

Do wstawiania punktu rzędnej na linii charakterystycznej służy polecenie Wstaw rzędną punktu.

Określ położenie, odległość lub przyrosty wstawiania wielu punktów. Po wstawieniu pojedynczego punktu można określić rzędną.

Aby wstawić punkt rzędnej na linii charakterystycznej poprzez wskazanie miejsca

  1. Kliknij kartę Zmieńpanel Edycja rzędnychWstaw punkt rzędnej Wyszukiwanie .
  2. Wybierz linię charakterystyczną lub inny obiekt.

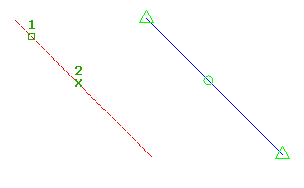

  3. Kliknij, aby wybrać na linii charakterystycznej miejsce wstawienia punktu rzędnej.
  4. Określ rzędną, wprowadzając wartość. Lub wprowadź Powierzchnia, aby odczytać rzędną z powierzchni. Jeśli na rysunku istnieje tylko jedna powierzchnia, zostanie ona wybrana automatycznie.
  5. Wybierz następny punkt lub określ odległość, aby wstawić następny punkt.

Aby wstawić punkt rzędnej na linii charakterystycznej poprzez określenie odległości

  1. Kliknij kartę Zmieńpanel Edycja rzędnychWstaw punkt rzędnej Wyszukiwanie .
  2. Wybierz linię charakterystyczną lub inny obiekt.
  3. Wprowadź Odległość.
  4. Wybierz istniejący punkt na linii charakterystycznej, aby określić początek odcinka wyznaczającego odległość. W razie wybrania punktu innego niż początkowy lub końcowy należy następnie wybrać kierunek.
  5. Wprowadź odległość, aby zdefiniować położenie punktu rzędnej.
  6. Wykonaj jedną z następujących czynności, aby zdefiniować rzędną punktu.
    • Wprowadź nachylenie (procent).
    • Wprowadź Nachylenie (proporcja) i wartość nachylenia.
    • Wprowadź Rzędna i wartość rzędnej. Lub wprowadź Powierzchnia, aby odczytać rzędną z powierzchni.
    • Wprowadź Różnica i wartość różnicy rzędnych.

Aby wprowadzić wiele punktów rzędnych w zadanych odstępach

  1. Kliknij kartę Zmieńpanel Edycja rzędnychWstaw punkt rzędnej Wyszukiwanie .
  2. Wybierz linię charakterystyczną lub inny obiekt.
  3. Wprowadź Przyrost.
  4. Wprowadź wartość, aby określić długość przyrostu. Zastosowanie określonego przyrostu umożliwia rozmieszczanie punktów na linii charakterystycznej w równych odległościach.
    Uwaga: Po wybraniu tej opcji nie są wyświetlane monity o wprowadzenie rzędnych. Punktom automatycznie przypisywane są bieżące rzędne na linii charakterystycznej.
