Odsuwanie linii charakterystycznej według odległości i rzędnej

Tworzy nową linię charakterystyczną z odsunięcia oraz różnicy poziomu od wybranej linii charakterystycznej, figury pomiarowej, polilinii lub polilinii 3D.

Określ odległość odsunięcia, stronę i różnicę rzędnych lub rzędną bezwzględną.

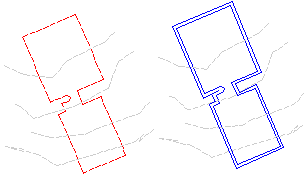

Ćwiczenie z samouczka: Upraszczanie obrysu budynku

  1. Kliknij kartę Startpanel Utwórz projektlistę rozwijaną Linia charakterystycznaUtwórz linię charakterystyczną z odsunięcia stopniowanego Wyszukiwanie .
  2. Wykonaj jedną z następujących czynności, aby określić położenie odsunięcia:
    • Określ odległość odsunięcia, a następnie wybierz obiekt do odsunięcia.
    • Wprowadź Przez, a następnie wybierz obiekt do odsunięcia i punkt przechodni. Odsunięcie będzie przebiegać przez ten punkt.
  3. Wykonaj jedną z poniższych czynności:
    • Określ punkt po stronie, po której ma być wykonane odsunięcie. Następnie określ różnicę rzędnych lub rzędną bezwzględną odsunięcia.
    • Wprowadź Wiele i podaj stronę oraz różnicę rzędnych dla każdego odsunięcia.

    Jeśli zostanie wybrana opcja Zmienna, przy pierwszym punkcie na linii charakterystycznej odsunięcia zostanie wyświetlony znacznik. Można podać różnicę rzędnych od pierwotnego punktu lub rzędną bezwzględną. Po wprowadzeniu wartości zostanie uaktywniony kolejny punkt i zostanie wyświetlony monit o wprowadzenie jego rzędnej. Proces wprowadzania wartości dla punktów na linii charakterystycznej będzie kontynuowany, aż polecenie zostanie zakończone.

  4. Wybierz następny obiekt do odsunięcia lub naciśnij klawisz Enter, aby zakończyć działanie polecenia.
