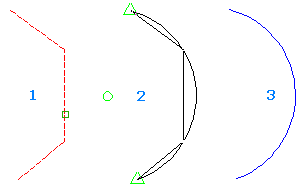

Można przekształcić posegmentowaną linię charakterystyczną, figurę pomiarową, działkę lub polilinię 3D na rzeczywisty łuk.
To polecenie umożliwia przekształcenie linii mozaikowych w rzeczywiste łuki lub dodawanie zaokrągleń do prostych segmentów. Można określić punkty początkowy i końcowy albo ustawić opcje automatycznego generowania łuków.
Segmentacja zachodzi w wyniku konwersji polilinii 2D zawierającej łuki na polilinię 3D. Dochodzi do niej także podczas eksportu linii charakterystycznych zawierających łuki z modeli korytarzy.

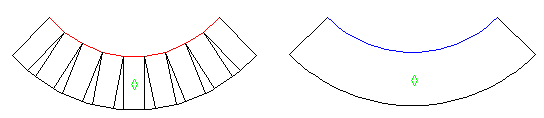

Skarpa utworzone z zarysu posegmentowanego (po lewej) w porównaniu ze skarpą utworzoną z łuku (po prawej).
W wyniku wykonania tego polecenia punkty linii charakterystycznych wyznaczające zmianę nachylenia są wstawiane jako punkty rzędnych na łuku.
Istnieją trzy sposoby wybierania segmentów, która mają być przekształcone w łuki.
- Wybór automatyczny: podczas przemieszczania wskaźnika myszy nad linią charakterystyczną wyświetlane są możliwe do wstawienia łuki. Aby wstawić taki łuk, kliknij przyciskiem myszy.
- Określenie punktu początkowego i końcowego ciągu wielu segmentów: ta metoda umożliwia zdefiniowanie łuku poprzez wskazanie konkretnego punktu początkowego i końcowego.
- Określenie punktu początkowego i końcowego jednego segmentu: ta metoda umożliwia zastąpienie pojedynczego segmentu (np. sfazowanego narożnika) łukiem. Jeśli narożnik jest niesymetryczny, wstawione zostaną dwa łuki styczne do segmentów linii i do siebie nawzajem.
Łuki tworzone w narożniku symetrycznym (góra) i niesymetrycznym (dół).
Opcje polecenia można określić, edytując ustawienia polecenia FitCurveFeature lub wprowadzając słowo kluczowe Opcje po wywołaniu polecenia Dopasuj łuk.
