Łączenie linii charakterystycznych

Polecenie Dołącz służy do dołączania stykających się linii charakterystycznych, polilinii lub polilinii 3D w jedną linię charakterystyczną lub figurę pomiarową.

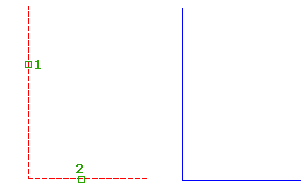

Wybierz dwie linie. Zostaną one połączone, jeśli leżą w odległości tolerancji ustawionej w ustawieniach polecenia JoinFeatures.

  1. Kliknij kolejno kartę Zmieńpanel Edytuj geometrięPołącz Wyszukiwanie .
  2. Wybierz linię charakterystyczną, z którą chcesz połączyć inne linie.
  3. Wybierz dołączany obiekt lub wprowadź opcję Wiele, aby wybrać wiele linii charakterystycznych, polilinii lub polilinii 3D.
