Informacje o wygładzaniu linii charakterystycznych

Użyj polecenia Gładki, aby zastąpić segmenty linii charakterystycznych łukami.

To polecenie umożliwia wygładzanie linii charakterystycznych utworzonych na podstawie polilinii mozaikowych. Aby przywrócić proste linie, wybierz polecenie opcji Wyprostuj.

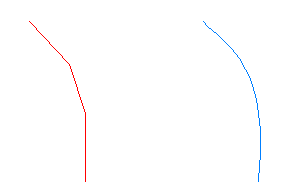

Przed i po wygładzeniu

Po wybraniu obiektu, który został wygładzony, z uchwytów na końcach linii charakterystycznej wyprowadzone zostaną czerwone proste styczne. Aby stały się widoczne, konieczne może być wyświetlenie końca linii w powiększeniu.

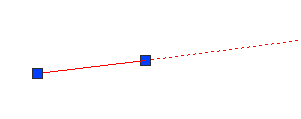

Powiększ koniec charakterystycznej, aby uchwyt stał się widoczny

Uchwyty umożliwiają zmianę kierunku łuku na początku i na końcu linii charakterystycznej.

Aby zmienić kierunek łuku, zaznacz uchwyt i przesuń go.

Zmiana kierunku łuku widziana w powiększeniu
