Swobodne łuki odwrotne z krzywą przejściową są przydatne, gdy wymagane są dwie symetryczne krzywe odwrotne, a geometria łuku powinna zawsze przechodzić przez wyznaczony punkt.
Ćwiczenie: Dodawanie łuków swobodnych do linii trasowania
Aby dodać swobodną krzywą odwrotną z krzywą przejściową (od krzywej, promień, punkt przechodni) poza krzywą
Dodaj do łuku grupę swobodna krzywa odwrotna-krzywa przejściowa-łuk z określonym promieniem i punktem wymuszającym.

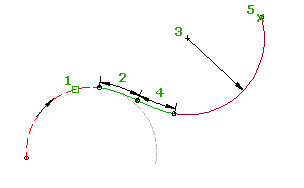

Dwie krzywe przejściowe wyginają się w przeciwnych kierunkach. Łuk wygina się z przeciwnym kierunku w stosunku do łuku dołączenia. W przypadku edycji łuku dołączenia (1), długości krzywych przejściowych (2, 4), promień łuku (3) i punkt wymuszający (5) nie zmieniają się. Punkt dołączenia i długość łuku odwrotnego zmieniają się, aby dostosować się do edycji łuku dołączenia.
Ten element nie obsługuje żadnego z poniższych rozwiązań:

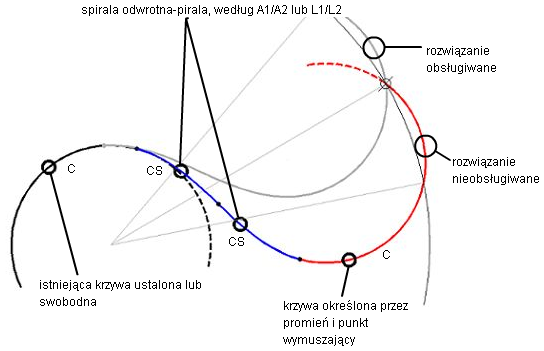

- Rozwiązania wymagające swobodnej krzywej odwrotnej o kącie większym niż 180 stopni. Na poniższym rysunku zostały przedstawione zarówno rozwiązania obsługiwane, jak i nieobsługiwane:

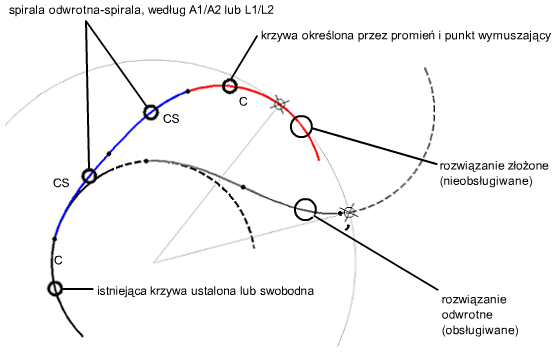

- Rozwiązania złożone. Na poniższym rysunku zostało przedstawione nieobsługiwane rozwiązanie złożone:
- Kliknij linię trasowania. Kliknij
Wyszukiwanie . - Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk
Swobodny łuk odwrotny z krzywą przejściową (od łuku, promień, punkt przechodni), aby dodać swobodny łuk odwrotny z krzywymi przejściowymi poza łukiem. Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia.
- Określ stałe i swobodne elementy łuków do dołączenia.
- Określ długość krzywej wejściowej lub wartość A.
Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.
- Jeśli z linią trasowania skojarzono kryteria projektowe, zostaje wyświetlona minimalna wartość bieżącej prędkości projektowej.
- Jeśli do linii trasowania nie zastosowano kryteriów projektowych, wyświetlana jest domyślna wartość określona w ustawieniach łuku i krzywej przejściowej.
- Określ długość krzywej wyjściowej lub wartość A.
- Określ promień, lub wpisz D, aby określić stopień krzywizny. Uwaga: Aby obliczyć promień lub stopień krzywizny na podstawie innych znanych parametrów łuku, wpisz ciąg 'CCALC i otwórz Kalkulator łuku.
- Określ punkt wymuszający.
Aby dodać swobodny łuk odwrotny z krzywymi przejściowymi (od łuku, dwa punkty przechodnie) poza łukiem
Dodaj do istniejącego łuku grupę swobodna krzywa odwrotna-krzywa przejściowa-łuk z dwoma określonymi punktami wymuszającymi.

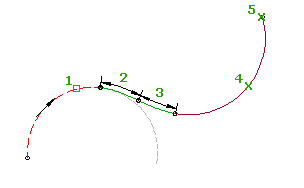

Dwie krzywe przejściowe wyginają się w przeciwnych kierunkach. Łuk wygina się z przeciwnym kierunku w stosunku do łuku dołączenia. W przypadku edycji łuku dołączenia (1), długości krzywych przejściowych (2, 3) i punkty wymuszające (4, 5) nie zmieniają się. Punkt dołączenia, promień i długość łuku odwrotnego zmieniają się, aby dostosować się do edycji łuku dołączenia.
- Kliknij linię trasowania. Kliknij Wyszukiwanie .
- Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk
Swobodny łuk odwrotny z krzywą przejściową (od łuku, dwa punkty), aby dodać swobodny łuk odwrotny z krzywą przejściową poza łukiem. Bieżąca definicja krzywej przejściowej zostanie wyświetlona w wierszu polecenia.
- Określ stałe i swobodne elementy łuków do dołączenia.
- Określ długość krzywej wejściowej lub wartość A.
Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.
- Jeśli z linią trasowania skojarzono kryteria projektowe, zostaje wyświetlona minimalna wartość bieżącej prędkości projektowej.
- Jeśli do linii trasowania nie zastosowano kryteriów projektowych, wyświetlana jest domyślna wartość określona w ustawieniach łuku i krzywej przejściowej.
- Określ długość krzywej wyjściowej lub wartość A.
- Określ punkt wymuszający.
- Określ drugi punkt przechodni (punkt końcowy).
