Dodawanie łuków dowolnych do linii trasowania

Istnieje możliwość dodania łuków swobodnych w celu utworzenia geometrii linii trasowania opartej na wiązaniach dla powierzchni projektu wymagających zachowywania styczności.

Te typy elementów zapewniają podobny efekt jak polecenia zaokrąglania w programie AutoCAD, ale dodatkowo umożliwiają lepszą kontrolę.

Ćwiczenie: Dodawanie dowolnych łuków i krzywych przejściowych do linii trasowania

Aby dodać łuk dowolny zaokrąglenia (między dwoma obiektami, promień)

Dodaj łuk dowolny z określonym zakresem kąta i promieniem między dwoma elementami.

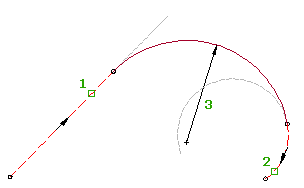

Ten element jest definiowany przez elementy dołączenia (1, 2), promień (3), kąt rozwiązania i to, czy wymagane rozwiązanie jest złożone czy odwrotne. Rozwiązania mogą się znacznie różnić w zależności od sposobu definiowania ograniczeń.

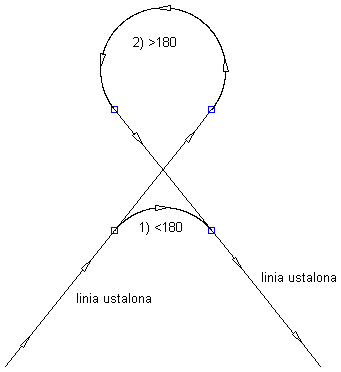

Poniższy rysunek przedstawia łuk dowolny zaokrąglenia między dwoma liniami ustalonymi. Istnieją dwa rozwiązania w zależności od kąta łuku:

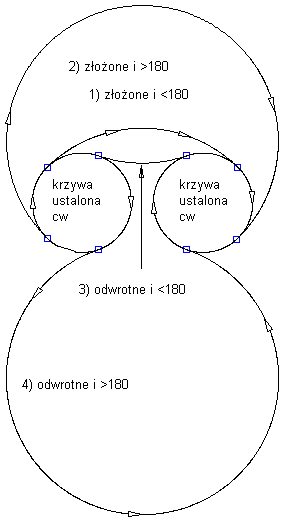

Poniższy rysunek przedstawia łuk dowolny zaokrąglenia między dwoma łukami ustalonymi w kierunku zgodnym z ruchem wskazówek zegara:

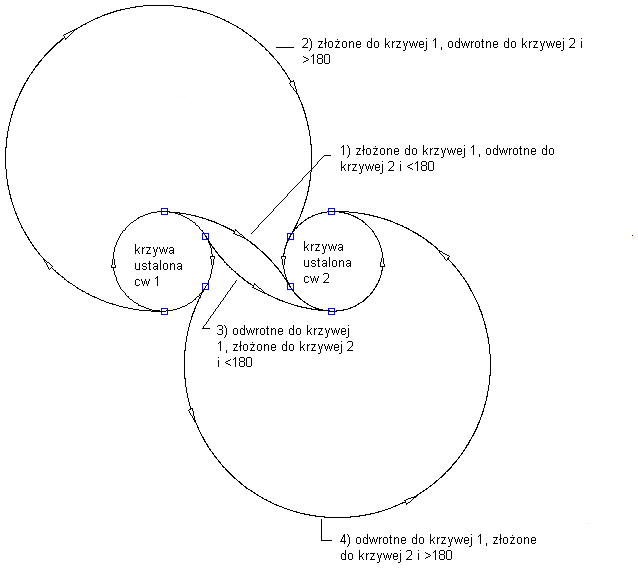

Poniższy rysunek przedstawia łuk dowolny zaokrąglenia między łukiem ustalonym zgodnym z ruchem wskazówek zegara i łukiem ustalonym przeciwnym do ruchu wskazówek zegara:

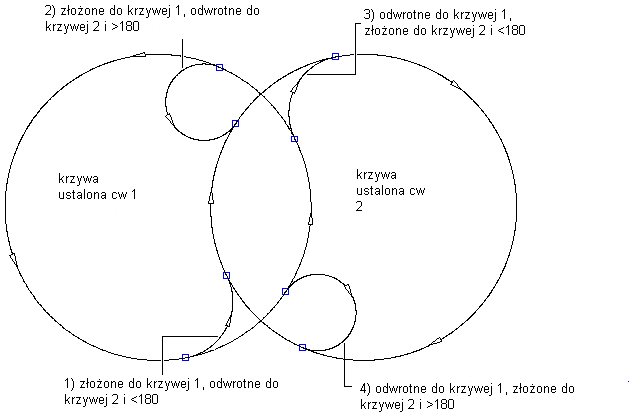

Poniższy rysunek przedstawia łuk dowolny zaokrąglenia między łukiem ustalonym zgodnym z ruchem wskazówek zegara i łukiem ustalonym przeciwnym do ruchu wskazówek zegara, które się nakładają:

Poniższy rysunek przedstawia łuk dowolny zaokrąglenia między linią a łukiem zgodnym z ruchem wskazówek zegara o określonym promieniu:

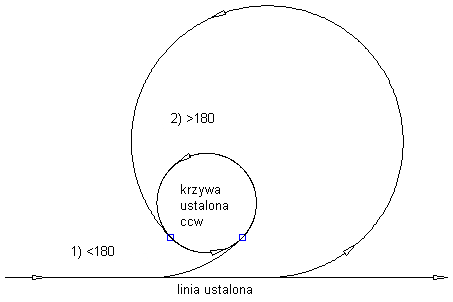

Poniższy rysunek przedstawia łuk dowolny zaokrąglenia między linią a łukiem przeciwnym do ruchu wskazówek zegara o określonym promieniu:

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Zaokrągl łuk dowolny (między dwoma obiektami, promień).
  3. Określ element (linię, łuk), od którego chcesz dodać łuk dowolny.
  4. Określ element (linię, łuk), do którego chcesz dodać łuk dowolny.
    Uwaga: Element poprzedzający i następujący muszą mieć ten sam kierunek.
  5. Określ, czy kąt rozwiązania łuku będzie większy, czy mniejszy niż 180 stopni.
  6. Określ promień lub [dłuGkrzyw/długStycz/długCięć/rzśRod/Zewnętrzny/Stopień krzywizny].

    Podaj nową wartość lub naciśnij klawisz Enter, aby zaakceptować wartość wyświetlaną w wierszu polecenia.

    Uwaga: Aby obliczyć promień lub stopień krzywizny na podstawie innych znanych parametrów łuku, wpisz ciąg 'CCALC i otwórz Kalkulator łuku.

    Aby wyświetlić podgląd łuku, wybierz punkt na rysunku lub wprowadzić wartość współrzędnej, następnie zostanie narysowana linia ciągnięcia do kursora od wybranego wstępnie punktu i nastąpi wyświetlenie podglądu łuku.

  7. Określ drugi punkt. Można podać punkt o współrzędnych 2D lub użyć polecenia przezroczystego.

Aby dodać dowolny łuk zaokrąglenia (między dwoma elementami, punkt przechodni)

Dodaj łuk dowolny z określonym punktem wymuszającym między dwoma elementami.

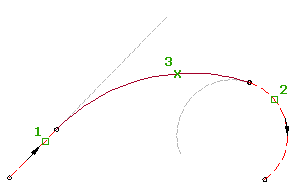

Ten element można dodać między dwoma liniami, dwoma łukami lub linią a łukiem. Elementy dołączenia (1, 2) i punkt wymuszający (3) wyznaczają promień i długość łuku. Nie można edytować promienia i długości tego typu łuku.

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Zaokrągl łuk dowolny (między dwoma obiektami, punkt przechodni).
  3. Wybierz element, od którego chcesz dodać łuk dowolny.
  4. Wybierz element, do którego chcesz dołączyć łuk dowolny. Zostanie wyświetlony podgląd łuku.
  5. Określ punkt wymuszający. Można podać punkt o współrzędnych 2D lub użyć polecenia przezroczystego.

Tworzenie łuku dowolnego według najlepszego dopasowania

Dodaj łuk dowolny o najbardziej prawdopodobnym przebiegu między dwoma obiektami, wskazując serię punktów programu Autodesk Civil 3D, punktów AutoCAD czy istniejących elementów bądź klikając miejsce na ekranie.

Położenie punktów początkowego i końcowego łuku na elementach dołączenia (1, 2) jest wyznaczane przez ścieżkę przechodzącą przez wybrane punkty regresji (3).

  1. Kliknij linię trasowania. Kliknij kartę Linia trasowaniapanel ZmieńEdytor geometrii Wyszukiwanie .
  2. Na pasku narzędzi Narzędzia układu linii trasowania kliknij przycisk Łuk dowolny — najlepsze dopasowanie.
  3. Wybierz element, do którego chcesz dołączyć łuk dowolny (pierwszy element).
  4. Wybierz element, do którego chcesz dołączyć łuk dowolny (kolejny element).
    Uwaga: Element poprzedzający i następujący muszą mieć ten sam kierunek.
  5. W oknie dialogowym Łuk według najlepszego dopasowania wybierz jedną z następujących opcji:
    • Z punktów AutoCAD. Wybierz co najmniej jeden punkt programu AutoCAD.
    • Z punktów COGO. Wybierz dwa lub większą liczbę punktów programu Autodesk Civil 3D. Wprowadź G, aby wybrać grupę punktów lub N, aby wprowadzić punkty podając numery.
    • Z obiektów. Określ ustawienia teselacji i tolerancji strzałki. Wybierz co najmniej jeden z elementów wyświetlonych w wierszu polecenia. W wypadku wybrania obiektu profilu określ pikietę początkową i końcową w oknie dialogowym Określ zakres pikiet.
    • Kliknięciem w ekran. Wybierz co najmniej jeden punkt na ekranie. Aby wybrać punkty, można użyć trybu lokalizacji OBIEKT lub poleceń przezroczystych.
    • Podczas wybierania punktów w oknie rysunku, w czasie rzeczywistym wyświetlane są symbole X oznaczające punkty regresji oraz tymczasowy łuk przerywany. Naciśnij klawisz Enter, aby zakończyć polecenie.

  6. W oknie Panorama, użyj perspektywy Dane regresji, aby zmienić punkty regresji.

    Po podświetleniu wiersza w perspektywie Dane regresji odpowiadający punkt regresji w oknie rysunku zostaje podświetlony na czerwono.

  7. Utwórz łuk:
    • Kliknij ikonę , aby utworzyć łuk i pozostawić otwartą perspektywę Dane regresji.
    • Kliknij ikonę , aby utworzyć łuk i zamknąć perspektywę Dane regresji.
