Za pomocą tego okna dialogowego można wyświetlić i zmienić ustawienia związane ze skarpami.
W tym temacie przedstawione zostały ustawienia dostępne we wszystkich oknach dialogowych Edytuj ustawienia związanych ze skarpami (poziomu rysunku, poziomu cechy i poziomu polecenia).
Dokładność i format wyświetlania stosowane we wszystkich poleceniach profilowania i do wyświetlania w wartości profilowania określane są w ustawieniach otoczenia.
Ogólne informacje dotyczące ustawień rysunków, funkcji oraz poleceń i ich interakcji zawiera temat Informacje o ustawieniach programu Autodesk Civil 3D.
Aby uzyskać więcej informacji na temat ustawień otoczenia na poziomie rysunku, zobacz temat Karta Ustawienia otoczenia (okno dialogowe Ustawienia rysunku).
Ustawienia te służą do określania domyślnych stylów nowych linii charakterystycznych oraz grup skarp.
Określa domyślny styl używany podczas tworzenia linii charakterystycznych. Kliknij kolumnę Wartość i kliknij przycisk , aby wybrać styl w oknie dialogowym Styl linii charakterystycznej.
Określa domyślny styl używany podczas tworzenia skarpy. Kliknij kolumnę Wartość i ikonę , aby wybrać styl w oknie dialogowym Styl skarpy.
Określa domyślny styl używany podczas tworzenia skarpy wykopu. Kliknij kolumnę Wartość i ikonę , aby wybrać styl w oknie dialogowym Styl profilowania skarpy wykopu.
Określa domyślny styl używany podczas tworzenia skarpy nasypu. Kliknij kolumnę Wartość i ikonę , aby wybrać styl w oknie dialogowym Styl profilowania skarpy nasypu.
Ustawienia te służą do określania domyślnych formatów nazwy nowych linii charakterystycznych oraz grup skarpy. Kliknij w kolumnie Wartość i kliknij przycisk , aby wprowadzić zmiany w oknie dialogowym Szablon nazw.
Ustawienia te służą do określania domyślnego zachowania podczas tworzenia linii charakterystycznych z linii trasowania.
Określa, czy do tworzonych linii charakterystycznych stosowana jest nazwa.
Określa, czy do tworzonych linii charakterystycznych stosowany jest styl.
Określa warstwę, która zostanie zastosowana do linii charakterystycznych podczas ich tworzenia. Domyślnie obowiązuje ustawienie Użyj ustawienia warstwy, które powoduje pobieranie warstwy z ustawień rysunku.
Określa, czy otworzyć okno dialogowe Usuń wierzchołki , aby podczas przekształcania w linię charakterystyczną możliwe było usunięcie obiektów. Zmień wartość tej opcji na Prawda, aby otworzyć okno dialogowe Usuń wierzchołki.
Określa, czy utworzyć łącze dynamiczne do linii trasowania. Zmiana tej wartości na Fałsz uniemożliwi utworzenie łącza dynamicznego.
Określa strzałkę obowiązującą przy mozaikowaniu krzywych w krótkie segmenty linii. Wartością domyślna jest 0,100.
Określa współczynnik obowiązujący przy mozaikowaniu spirali w krótkie segmenty linii. Wartością domyślną jest 0.25.
Więcej informacji zawiera temat Informacje o tworzeniu linii charakterystycznych z linii trasowania
Ustawienia te służą do określania domyślnego zachowania podczas tworzenia linii charakterystycznych z obiektów.
Określa, czy do tworzonych linii charakterystycznych stosowana jest nazwa.
Określa, czy do tworzonych linii charakterystycznych stosowany jest styl.
Określa warstwę, która zostanie zastosowana do linii charakterystycznych podczas ich tworzenia. Użyj ustawień warstwy (z ustawień rysunku). Użyj bieżącej warstwy. Użyj warstwy wybranego obiektu.
Określa, czy polecenia tworzenia wymazują wybrane obiekty po ich konwersji na linie charakterystyczne. Domyślnie obiekty będą wymazywane. Aby obiekty pozostały na rysunku, należy zmienić tę wartość na Fałsz.
Określa, czy otworzyć okno dialogowe Usuń wierzchołki , aby podczas przekształcania w linię charakterystyczną możliwe było usunięcie obiektów. Zmień wartość tej opcji na Prawda, aby otworzyć okno dialogowe Usuń wierzchołki.
Określa, czy otworzyć okno dialogowe Przypisz rzędne.
Określa, czy przypisać rzędne z powierzchni, z wybranych skarp lub ustawić rzędną ustaloną.
Określa, czy uwzględnić pośrednie zmiany rzędnej podczas przypisywania rzędnych z powierzchni lub grupy skarp.
Więcej informacji zawiera temat Informacje o tworzeniu linii charakterystycznych na podstawie obiektów.
Ustawienia te służą do określania domyślnego zachowania podczas rysowania linii charakterystycznych.
Określa, czy do tworzonych linii charakterystycznych stosowana jest nazwa.
Określa, czy do tworzonych linii charakterystycznych stosowany jest styl.
Określa ustawienie warstwy domyślnej podczas tworzenia linii charakterystycznych.
Aby uzyskać więcej informacji, zobacz temat Rysowanie prostoliniowych odcinków linii charakterystycznych.
To ustawienie służy do określania domyślnego zachowania podczas tworzenia skarpy.
Określa domyślną długość obszarów przejścia. Wprowadź długość w kolumnie Wartość lub kliknij ikonę, aby wybrać odległość w obszarze rysunku. Polecenia tworzenia powodują wyświetlanie pytania o długość przejścia, jeśli wybrany punkt początkowy znajduje się w istniejącej skarpie lub w jej pobliżu.
Więcej informacji można znaleźć w temacie Tworzenie skarpy od obrysu.
Ustawienia te służą do określania domyślnego zachowania podczas tworzenia grup skarpy.
Określa, czy domyślnie grupa profilowania automatycznie generuje powierzchnię.
Określa, czy generowana automatycznie powierzchnia jest domyślnie nazywana zgodnie z nazwą grupy profilowania.
Określa domyślny styl grupy profilowania. Kliknij kolumnę Wartość i ikonę , aby wybrać styl w oknie dialogowym Styl powierzchni.
Określa domyślną maksymalną odległość wzdłuż linii charakterystycznej, na której zostaną dodane dodatkowe linie trójkąta powierzchni w celu lepszego zdefiniowania powierzchni grupy profilowania. Wprowadź długość w kolumnie Wartość lub kliknij ikonę , a następnie wybierz długość w obszarze rysunku.
Określa domyślny maksymalny kąt między dodatkowymi liniami rzutowania na zewnętrznych narożnikach. Wprowadź kąt w kolumnie Wartość lub kliknij ikonę , a następnie wybierz kąt w obszarze rysunku.
Ustawienia segmentacji decydują o umieszczaniu linii nieciągłości wokół narożników zaokrąglonych i prostych segmentów profilowania.
Więcej informacji zawiera temat Tworzenie nowej grupy skarpy.
Ustawienia te służą do określania domyślnego zachowania podczas tworzenia linii charakterystycznych wzdłuż łuków.

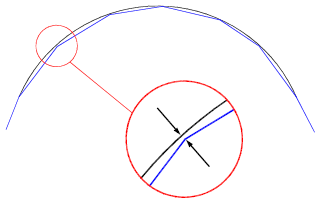

Określa maksymalną odległość od punktu przecięcia (PP) na linii charakterystycznej do łuku, jaki ma być wstawiony. Wstawiony łuk powinien przechodzić przez wszystkie punkty linii charakterystycznej (między punktem początkowym i końcowym). Tolerancja określa, jak daleko dowolny z punktów może oddalić się od łuku uśrednionego jako łuk przechodzący przez wszystkie punkty.
Tolerancja dopasowania łuku
Określa minimalną liczbę segmentów, które muszą być zidentyfikowane przed utworzeniem łuku. To ustawienie jest ignorowane, gdy używana jest opcja Punkty.
Więcej informacji można znaleźć w temacie Informacje o przekształcaniu linii posegmentowanych w łuki.
Ustawienia te służą do określania domyślnego zachowania edytora rzędnych podczas edycji linii charakterystycznych.
Określa domyślną pionową odległość każdego przyrostu, gdy linie charakterystyczne profilowania są podnoszone lub opuszczane w celu dostosowania objętości.
Określa, czy wyświetlane są tylko punkty początkowe/końcowe linii charakterystycznych oraz zmiany nachylenia między punktami. Ta opcja ułatwia proces edytowania, zapewniając możliwość edytowania rzędnych wielu punktów.
Więcej informacji zawiera temat Informacje o edycji linii charakterystycznej za pomocą Edytora rzędnej skarpy.
Ustawienia te służą do określania domyślnych kryteriów układu skarpy.
Określa domyślny zestaw kryteriów obowiązujący podczas tworzenia profilowania. Kliknij kolumnę Wartość i ikonę , aby wybrać zestaw kryteriów w oknie dialogowym Zestaw kryteriów skarpy.
Określa domyślne kryteria obowiązujące podczas tworzenia profilowania. Kliknij kolumnę Wartość i ikonę , aby wybrać kryteria w oknie dialogowym Kryteria skarpy.
Więcej informacji można znaleźć w temacie Informacje o tworzeniu skarp.
Ustawienia te służą do określania domyślnych kryteriów objętości skarpy.
Określa domyślną pionową odległość każdego przyrostu, gdy linie charakterystyczne profilowania są podnoszone lub opuszczane w celu dostosowania objętości. Wprowadź długość przyrostową w kolumnie Wartość lub kliknij ikonę , a następnie wybierz długość w obszarze rysunku.
Określa, czy elementy będące poza bieżącą grupą profilowania mogą być wybierane do podnoszenia lub opuszczania w obliczeniach objętości.
Więcej informacji można znaleźć w temacie Informacje o wyświetlaniu i dopasowywaniu objętości powierzchni.
To ustawienie służy do określania domyślnej tolerancji łączenia linii charakterystycznych.
Określa, jak blisko siebie muszą znajdować się linie charakterystyczne, by objęło je swym działaniem polecenie Połącz.
Ustawienia te służą do określania domyślnych kryteriów usuwania wierzchołków linii charakterystycznych.
Określa, czy w oknie dialogowym Usuń wierzchołki domyślnie wybrany jest współczynnik kąta.
Określa domyślny współczynnik kąta. Wprowadź kąt w kolumnie Wartość lub kliknij ikonę , a następnie wybierz kąt w obszarze rysunku.
Określa, czy w oknie dialogowym Usuń wierzchołki domyślnie wybrany jest współczynnik nachylenia.
Określa domyślny współczynnik nachylenia. Wprowadź wartość procentową w kolumnie Wartość lub kliknij ikonę , a następnie wybierz wartość procentową w obszarze rysunku.
Określa, czy w oknie dialogowym Usuń wierzchołki domyślnie wybrany jest współczynnik długości.
Określa domyślny współczynnik długości. Wprowadź długość w kolumnie Wartość lub kliknij ikonę , a następnie wybierz długość w obszarze rysunku.
Określa, czy w oknie dialogowym Usuń wierzchołki domyślnie wybrany jest współczynnik odległości 3D.
Określa domyślny współczynnik odległości 3D. W kolumnie Wartość wprowadź odległość i kliknij przycisk , aby wybrać odległość w obszarze rysunku.
Więcej informacji zawiera temat Informacje o wygładzaniu wierzchołków linii charakterystycznych.
