Tworzenie analitycznego modelu energetycznego: szczegółowy model architektoniczny

Przed przeprowadzeniem optymalizacji energetycznej szczegółowego modelu architektonicznego przygotuj model, aby upewnić się, że wynikowy analityczny model energetyczny jest możliwie najbardziej kompletny i dokładny.

Poniższe czynności należy wykonać w podanej kolejności. Szczegóły każdego kroku znajdują się w poniższych rozdziałach.

1. Izoluj elementy, które będą używane podczas tworzenia analitycznego modelu energetycznego.
2. Skoncentruj model, aby ograniczyć czas przetwarzania.
3. Zidentyfikuj i rozwiąż problemy, na przykład oczywiste elementy brakujące i duże przerwy.
4. Utwórz analityczny model energetyczny i oceń wyniki.
5. Zgodnie z potrzebami zmniejsz rozdzielczości przyrostowo.

Uwaga: Jeśli model zawiera ściany pochyłe lub eliptyczne, mogą zostać wygenerowane niepoprawne wyniki analizy energetycznej.

1. Izolowanie elementów

W przypadku gdy są one ustawione na ograniczanie pomieszczeń, do utworzenia modelu energetycznego w programie Revit używane są następujące elementy:

Uwaga: Jeśli model zawiera ściany pochyłe lub eliptyczne, mogą zostać wygenerowane niedokładne wyniki analizy energetycznej.

• Sufity
• Słupy
• Panele ścian osłonowych
• Systemy ścian osłonowych
• Szprosy ścian osłonowych
• Drzwi
• Stropy
• Masa
• Dachy: wspólne krawędzie, ukryte linie, krawędzie wewnętrzne, podbicia dachu
• Otwory szybowe
• Słupy konstrukcyjne
• Ściany: wspólne krawędzie, ukryte linie
• Okna

Aby odizolować elementy

1. Stwórz nowy widok modelu 3D
2. W widoku ustaw nadpisania widoczności/grafiki, aby wyświetlić tylko elementy wymienione powyżej, a w określonych przypadkach również podkategorie.

Więcej informacji znajduje się w temacie Informacje o tworzeniu analitycznych modeli energetycznych z elementów architektonicznych.

2. Koncentrowanie modelu

Zmaksymalizuj dokładność analitycznego modelu energetycznego i zminimalizuj czas przetwarzania przez dostosowanie modelu architektonicznego.

1. W widoku 3D określ wszystkie elementy, które znajdują się na zewnątrz budynku i nie mają wpływu na zużycie energii budynku.

   Kondygnacje mogą na przykład posłużyć do modelowania dróg, ścieżek lub ścian podczas projektowania krajobrazu.

2. Zaznacz elementy i wyłącz właściwość Definiuje pomieszczenie.

   W tym kroku pominięto te elementy w procesie tworzenia analitycznego modelu energetycznego.

3. Aby ukryć te elementy w oknie Widok, kliknij je prawym przyciskiem myszy i wybierz opcję Ukryj w widoku.

   Ta czynność pomaga zminimalizować czas przetwarzania wymagany do utworzenia analitycznego modelu energetycznego. Więcej informacji znajduje się w temacie Informacje o procesie tworzenia analitycznego modelu energetycznego.



3. Identyfikowanie i rozwiązywanie problemów

Aby utworzyć analityczny model energetyczny na podstawie modelu architektonicznego, elementy budynku muszą zostać odpowiednio zamknięte. Model nie musi być idealnie szczelny. Niewielkie odstępy i nakładanie się są naturalną cechą rzeczywistych modeli architektonicznych. Są one przewidziane i dozwolone podczas tworzenia analitycznego modelu energetycznego.

Jeśli jednak brakuje dachu nad całą przestrzenią, nie ma całej ściany lub istnieje duża przerwa (większa niż jednokrotność lub dwukrotność ustawienia Rozdzielczości przestrzeni analitycznej), problem ten należy odpowiednio rozwiązać.

1. Obróć widok 3D i poszukaj oczywistych elementów brakujących lub dużych przerw w obwiedni.
2. Sprawdź model ze wszystkich stron, od góry i od dołu.

   Nie wszystkie przerwy są łatwe do zauważenia. Nie można oczekiwać, że wszystkie zostaną odnalezione podczas tego kroku. Należy wyszukać tylko oczywiste przerwy.

3. Rozwiąż problem oczywistych przeoczeń lub przerw.

Jeśli uznasz, że model jest wystarczająco zamknięty, przejdź do kroku 4. Utwórz analityczny model energetyczny i oceń wyniki.

4. Tworzenie analitycznego modelu energetycznego i ocenianie jego jakości

1. Kliknij kartę Analiza panel Optymalizacja energetyczna opcję (Utwórz model energetyczny).

   Zostanie wyświetlony komunikat wyjaśniający, że tworzenie analitycznego modelu energetycznego może być czasochłonne, a program Revit nie będzie wtedy dostępny. Więcej informacji znajduje się w temacie Informacje o procesie tworzenia analitycznego modelu energetycznego.

2. W oknie dialogowym wybierz opcję Utwórz model energetyczny.

   Gdy analityczny model energetyczny jest gotowy, zostaje wyświetlony widok modelu energetycznego 3D.

3. Otwórz okno dialogowe Widoczność/grafika.
4. Na karcie Kategorie modelu analitycznego wykonaj następujące czynności:
   1. Wyczyść opcję Przestrzenie analityczne.
   2. W polu Powierzchnie analityczne wybierz tylko pozycję Cienie. Usuń zaznaczenie wszystkich pozostałych podkategorii w polu Powierzchnie analityczne.

   Powierzchnie ocieniające występują, gdy elementy architektoniczne programu Revit (lub ich części) leżą poza głównymi ścieżkami wymiany ciepła w budynku, takimi jak gzyms ściany lub okap dachu. Wszystkie powierzchnie ocieniające powinny być obecne tylko w uzasadnionych miejscach.

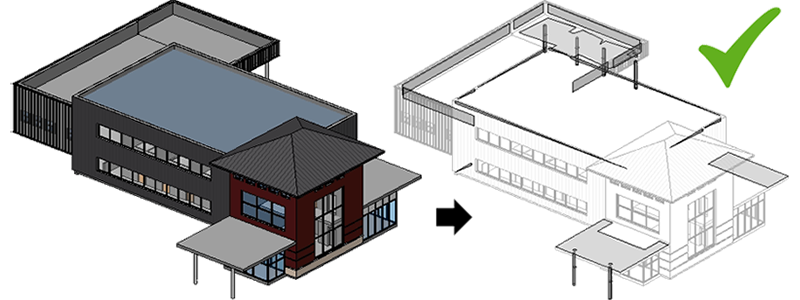

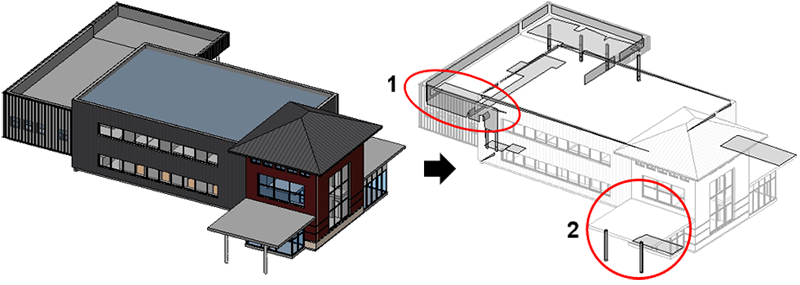

5. Przeanalizuj widok, wyszukując powierzchni ocieniających, które istnieją w miejscu, w którym nie powinny.
6. Po znalezieniu nieprzewidzianych powierzchni ocieniających przejdź do tego obszaru modelu architektonicznego, aby przyjrzeć się mu bliżej i poszukać przerw lub brakujących elementów.

   Zwróć uwagę na elementy, których właściwość Definiuje pomieszczenie jest wyłączona. Te elementy nie są brane pod uwagę podczas tworzenia analitycznego modelu energetycznego, więc mogą być przyczyną niepoprawnego cieniowania.

7. Rozwiąż zidentyfikowane problemy.
8. Aby sprawdzić, czy zmiany doprowadziły do poprawy modelu energetycznego, wykonaj następujące czynności:
   1. Kliknij kartę Analiza panel Optymalizacja energetyczna opcję (Usuń analityczny model energetyczny).
   2. Powtórz czynności opisane w punktach od 1 do 7, aby ponownie sprawdzić nieprzewidziane powierzchnie ocieniające.
9. Po uzyskaniu satysfakcjonującego modelu energetycznego przejdź do kroku 5, aby zgodnie z potrzebami zmniejszyć rozdzielczość przyrostowo.


5. Przyrostowe zmniejszanie rozdzielczości odpowiednio do potrzeb

Po upewnieniu się, że wymagany analityczny model energetyczny zawiera wszystkie przestrzenie analityczne, a wszystkie powierzchnie analityczne znajdują się w odpowiednich miejscach, sprawdź przerwy pomiędzy elementami analitycznego modelu energetycznego.

Przewiduje się niewielkie odstępy między elementami analitycznego modelu energetycznego. Nie mają one negatywnego wpływu na analizę. Jeśli przerwy są duże lub znaczne części budynku nie zostały w pełni poddane sprawdzeniu, wówczas należy zwiększyć wartości Rozdzielczość przestrzeni analitycznej i Rozdzielczość powierzchni analitycznej. Taka zmiana wydłuży czas przetwarzania. Może ona również spowodować wykrycie dodatkowych przerw lub przeoczeń w modelu architektonicznym.

Więcej informacji znajduje się w tematach Informacje o przestrzeniach w analitycznym modelu energetycznym i Informacje o powierzchniach w analitycznym modelu energetycznym.

1. W widoku Model energetyczny 3D otwórz okno dialogowe Widoczność/grafika.
2. Na karcie Kategorie modelu analitycznego wykonaj następujące czynności:
   1. Zaznacz opcję Przestrzenie analityczne.
   2. W polu Powierzchnie analityczne zaznacz wszystkie podkategorie.
3. Obróć analityczny model energetyczny, wyszukując nieprzewidziane duże przerwy pomiędzy elementami.
4. Jeśli znajdziesz duże przerwy, wykonaj następujące czynności:
   1. Kliknij kartę Analiza panel Optymalizacja energetyczna opcję (Ustawienia energii).
   2. W oknie dialogowym Ustawienia energii, zmień wartość Rozdzielczość przestrzeni analitycznej na 1' lub 457,2 mm, a wartość Rozdzielczość powierzchni analitycznej na 6" lub 152,4 mm.

      Zachowaj te parametry w stosunku około 2:1. Minimalne wartości to 6" i 3" (152,4 i 76,2 mm). Ustawienia rozdzielczości 8" i 4" (203,2 i 101,6 mm) są zazwyczaj odpowiednie dla większości szczegółowych modeli architektonicznych.

5. Utwórz analityczny model energetyczny i ponownie oceń wyniki. Wielokrotnie dopasowuj ustawienia Rozdzielczość przestrzeni analitycznej i Rozdzielczość powierzchni analitycznej, aż osiągniesz odpowiedni analityczny model energetyczny.

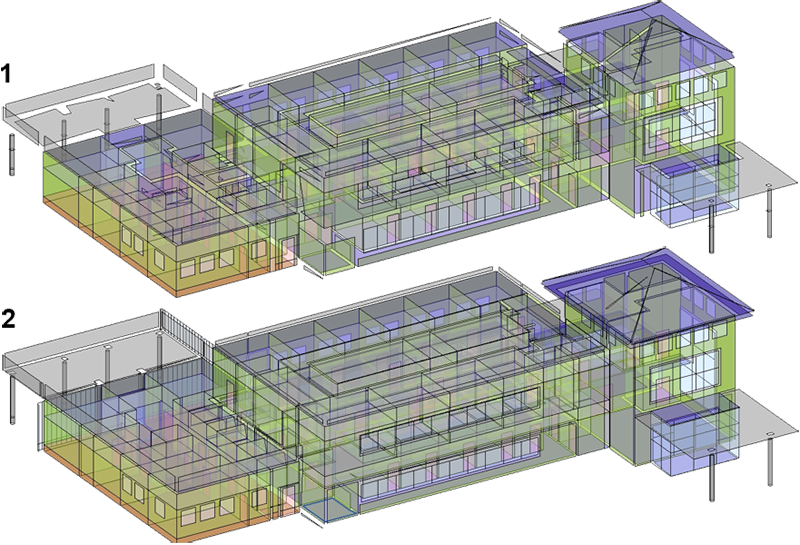

   Na przykład nr 1 na ilustracji poniżej to początkowy analityczny model energetyczny, a nr 2 to poprawiony analityczny model energetyczny będący wynikiem reakcji na zidentyfikowane problemy.

6. Przejdź do następnego kroku: Generuj analizę energetyczną.
