Modificador Array

• Painel Modify > Make a selection > Modifier List > Object-Space Modifiers > Array
• Menu Padrão: Faça uma seleção > menu Modificadores > Deformadores Paramétricos > Matriz

O modificador paramétrico Array permite criar matrizes usando quatro métodos Distribution. Seu conjunto de ferramentas expansivo inclui controles de transformação e randomização e parâmetros para ajustar IDs de material e dados de UV.

Com um conjunto de ferramentas expansivo e uma localização na pilha, o modificador Array fornece flexibilidade adicional não encontrada no comando Array. O mais importante é que este modificador é paramétrico, permitindo ajustar os parâmetros após uma matriz ter sido criada.

O modificador Array é especialmente útil em contextos de modelagem procedural. Por exemplo, é possível criar uma matriz para modelar rapidamente detalhes ou ornamentos:

• Arestas em uma superfície
• Parafusos em uma asa de avião

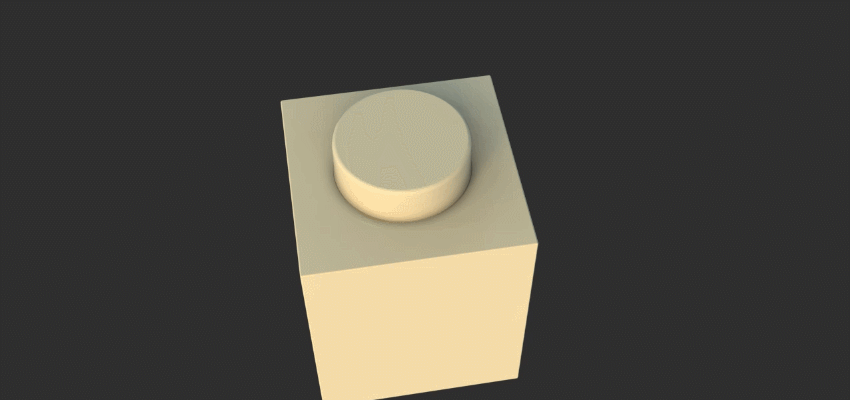

• Tijolos para uma parede

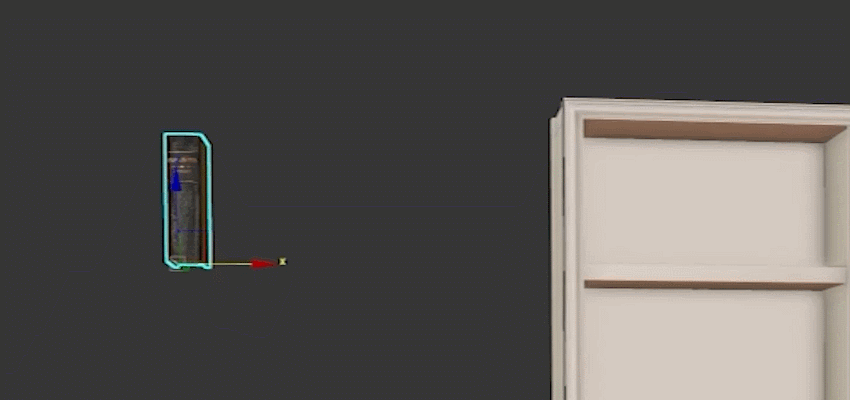

• Livros em uma estante


Quando aplicado a uma malha ou spline, o modificador Array cria clones com base no método Distribution selecionado. Você pode optar por duplicar e distribuir clones usando os métodos a seguir:

• Grid: cria um conjunto uniforme de clones em um layout 1D, 2D ou 3D.
• Radial: cria clones em padrão circular alinhado com o eixo X, Y ou Z.
• Spline: cria clones ao longo de uma spline de destino na sua cena.
• Surface: cria clones nos vértices, centros de face ou centros de aresta de um objeto de destino na sua cena.

Observações e dicas:

Para obter melhores resultados com o modificador Array, tenha em mente estes pontos:

• Ao usar o método Spline de Distribution ou o método Surface de Distribution, a clonagem de uma matriz com o uso de Shift + arrastar produz resultados inesperados.

  Após a ação de arrastar, o clone não é colocado na localização do cursor. Em vez disso, ele é colocado na parte superior do objeto de matriz original, dificultando a distinção entre a matriz original e o clone.

  Solução: crie um clone da matriz e outro da spline de referência. Selecione o clone da matriz e defina o da spline como sua referência.

Procedimentos

Os exemplos de fluxo de trabalho a seguir destacam os diferentes métodos Distribution:

• Método Grid Distribution: criar um conjunto de cadeiras usando o modificador Array
• Método Radial Distribution: criar uma torre de tijolos usando o modificador Array
• Método Spline Distribution: criar uma cadeia usando o modificador Array
• Método Surface Distribution: criar costuras em uma superfície usando o modificador Array
