Editor UV

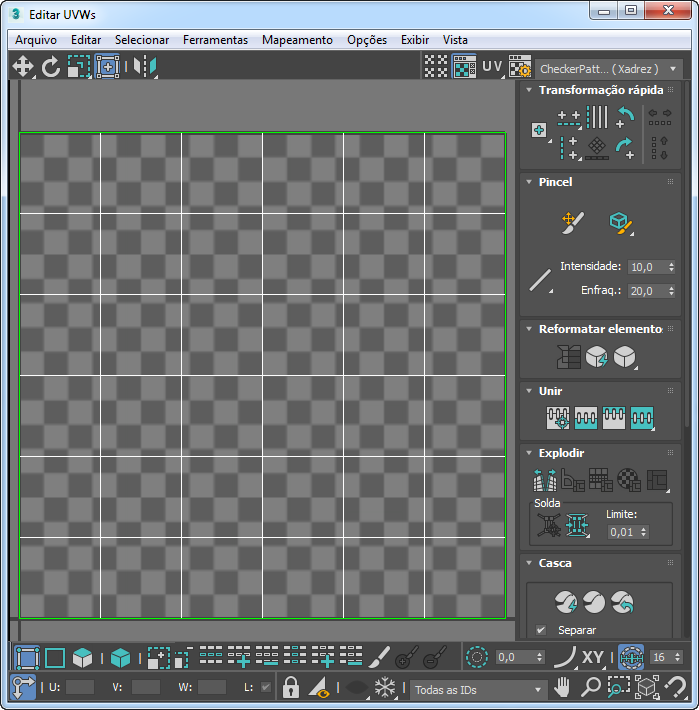

O núcleo do Editor EV, também conhecido como caixa de diálogo Editar UVWs, é uma janela que exibe as coordenadas de textura indicadas como vértices, bordas e polígonos, coletivamente chamados de subobjetos. Por padrão, eles correspondem à geometria do objeto mapeado. Ao editar as coordenadas, altera-se suas posições em relação à malha do objeto. Isso fornece um controle refinado sobre como os mapas de textura "se ajustam" aos modelos.

• Selecione um objeto. > Painel Modificar > Lista de modificadores > Modificadores de objeto-espaço > Não encapsular UVW > Botão Abrir Editor de UV (na implementação Editar UVs)

A janela da vista exibe os UVWs no espaço de imagem 2D do mapa, sobrepostos sobre uma grade. Linhas de grade mais grossas mostram os limites de um mapa de textura como apareceriam no espaço de imagem. O canto inferior esquerdo do retângulo possui as coordenadas (0,0) e o canto superior direito possui as coordenadas (1,1).

O estado da caixa de diálogo Editar UVWs, incluindo os botões e as opções selecionadas, é armazenado e será chamado novamente na próxima vez que o diálogo Editar for aberto.

Nota: É possível editar as coordenadas de textura do objeto de patch, bem como as coordenadas de malha no Editor UV. Ao editar uma objeto de patch, também é possível editar as alças do vértice. Além disso, é possível editar as alças interiores manuais. No entanto, você deve ativar as alças interiores manuais antes de aplicar o modificador Não encapsular UVW. Para fazer isso, no nível de subobjeto de Patch, selecione um ou mais patches, clique com o botão direito do mouse em um patch selecionado e, em seguida, no menu quad quadrante de ferramentas 1, escolha Interior manual. As alças interiores manuais aparecem na janela do editor como vértices isolados.

Nota: Algumas operações de modelagem podem deixar vértices de mapa não usados (isolados) que aparecem na janela do editor, mas não podem ser usados para o mapeamento. Se o modelo for um Polígono editável ou um objeto Editar polilinha, será possível usar o botão Remover vértices de mapa não utilizados no nível do subobjeto Vértice para excluir esses vértices automaticamente.

Dica: O Editor pode exibir o número de subobjetos selecionados. Essa opção está disponível como um atalho de Desempacotar UVW como Mostrar contador de subobjetos.

Interface

Além da janela, a interface do editor é composta de uma barra de menus, três barras de ferramentas (uma acima e duas abaixo) e diversas implementações no lado direito.

A maioria das ferramentas disponíveis no editor aplicam-se aos subobjetos selecionados. Para selecionar subobjetos de UVW, use os mesmos métodos e ferramentas que ao trabalhar com subobjetos de malha nas viewports. Ao arrastar uma região para selecionar vários subobjetos, apenas a região retangular ficará disponível, mas esse método oferece suporte à configuração de alternância de seleção Janela/cruzamento ativa.

Barra de menus

A barra de menus fornece acesso a uma ampla gama de funções de Editar UVWs. Consulte a barra de menus da caixa de diálogo Editar UVWs.

Barras de ferramentas e implementações

As barras de ferramentas e implementações do editor fornecem acesso prático às ferramentas usadas com mais frequência para trabalhar com as coordenadas de textura.

• Implementações da caixa de diálogo Editar UVWs
• As barras de ferramenta da caixa de diálogo Editar UVWs

Janela Editar UVWs

A janela Editar UVWs permite editar subobjetos de UVW para ajustar o mapeamento em um modelo. Por exemplo, um mapa de textura pode conter as vistas lateral, superior e frontal de um carro. Mapeando primeiro os planos de face superior, frontal e lateral do modelo no nível de subobjeto de Polígono, é possível ajustar as coordenadas de textura para cada seleção, para adequar as diferentes partes do mapa de textura às áreas correspondentes no carro.

Para editar os vértices de UVW, primeiro escolha uma ferramenta de transformação e um modo de subobjeto, faça uma seleção e, em seguida, clique e arraste na janela para transformar a seleção.

Nota: A maneira como você aplica zoom e panorâmica na janela Editar UVWs depende de qual modo de interação, 3ds Max ou Maya, está ativo.

Menu quad

Clique com o botão direito do mouse na janela para exibir o menu quad, que fornece acesso a todas as ferramentas de transformação, bem como a vários comandos do editor.
