Sobre como conectar um novo trecho de tubulação a um trecho de tubulação existente

Ao conectar um novo trecho de tubulação a um trecho de tubulação existente, você pode usar dicas visuais para adicionar automaticamente um acessório em tê.

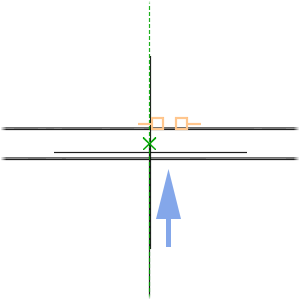

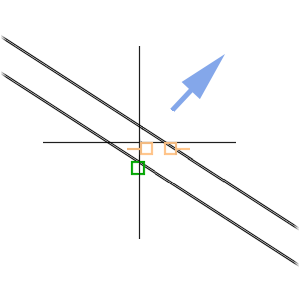

Quando o cursor está próximo à geometria do trecho de tubulação existente no processo de inserção, é exibido um glifo . Esse glifo indica que o novo trecho de tubulação efetuará snap à geometria da tubulação e adicionará o tê apropriado ao trecho de tubulação existente para conectar os dois trechos. Quando o glifo for exibido, se você clicar no desenho para inserir uma peça, a conexão será criada.

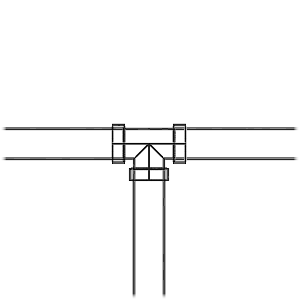

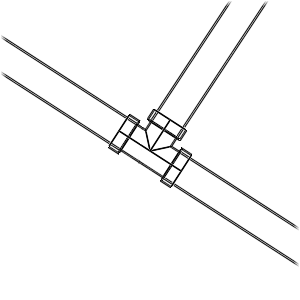

Terminar o novo trecho de tubulação no trecho de tubulação existente Iniciar o novo trecho de tubulação no trecho de tubulação existente
Nota: Se a geometria ou a posição de um dos trechos de tubulação for modificada, a conexão e o acessório em tê serão removidos.
