Para adicionar equipamentos a uma rede pressuriza

Você pode adicionar equipamentos durante o layout ou a edição de uma rede pressurizada. Ao contrário das tubulações pressurizadas e acessórios, os equipamentos são categorizados por tipo (como válvulas) em vez de material.

Em uma vista de planta, os equipamentos podem ser adicionados às extremidades de uma tubulação ou inseridos em qualquer lugar ao longo de uma tubulação. Dicas de layout são exibidas para indicar onde os equipamentos pode ser inseridos.

  1. Crie um trecho de tubulação e comece a definir seu layout usando as ferramentas Criação de redes pressurizadas ou o comando Criar novo trecho de tubulação.
  2. Na guia Layout da planta da rede pressurizada da faixa de opções, no painel Layout, selecione o tipo de equipamento a ser adicionado.
  3. Clique em Adicionar equipamentos .

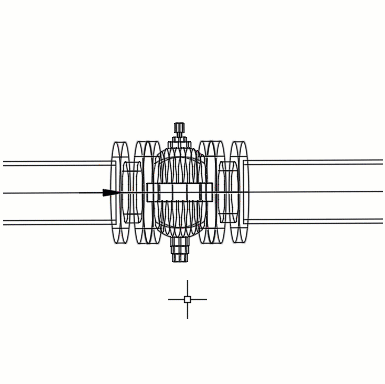

  4. Posicione o cursor no ponto de inserção desejado no final de um trecho de tubulação e clique para inserir o equipamento quando o glifo de conexão for exibido.
  5. O equipamento é inserido no trecho de tubulação.
As ferramentas de modificação de peça mostradas a seguir são disponibilizadas quando o equipamento é selecionado.
Ajustes de equipamentos Exemplo de ajuste

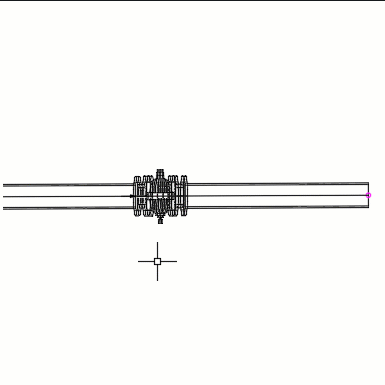

Para continuar um trecho de tubulação através de um equipamento, selecione o trecho de tubulação e clique em (Layout contínuo).

Se o tamanho da tubulação estiver disponível na lista de peças do desenho, a tubulação será redimensionada para corresponder à conexão do equipamento.

Selecione o equipamento e clique em (Inverter) para inverter a orientação dele.

Selecione o equipamento e clique em (Deslizar) para movê-lo ao longo do trecho de tubulação.
