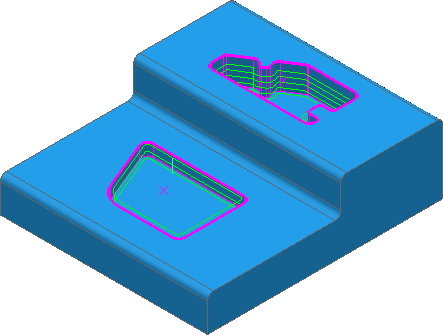

Utilize a estratégia Perfil de Resíduo de Cavidade de Figura para criar um percurso em torno do perfil da cavidade após a cavidade ter sofrido desbaste utilizando uma estratégia de desbaste. Essa estratégia permite usinar figuras de cavidade múltiplas em diferentes níveis Z.
Várias páginas estão associadas à estratégia Perfil de Resíduo de Cavidade de Figura:
- Perfil de resíduo de cavidade de figura — A página principal utilizada para especificar um percurso de perfil de resíduo de cavidade de figura.
- Resíduo — Configurações para definir usinagem de resíduo.
- Corte escalonado — Configurações para definir redesbaste alinhado. Isso minimiza formação de terraços ao criar percursos de desbaste com um passo vertical grande. Isso está disponível quando Passo vertical é Automático.
- Distâncias de corte — Configurações para controlar o número de cortes de perfil.
- Acabamento — Configurações para executar um Passo Lateral Final e um Passo Vertical Final que são diferentes do passo lateral e passo vertical normais.
- Remoção de segmento não seguro — Configurações para remover segmentos pequenos de percurso.
- Alta velocidade — Configurações para opções de suavização para evitar alterações bruscas na direção da ferramenta durante usinagem em alta velocidade.
- Ordenar — Configurações para controlar a ordem de usinagem.
- Aproximação — Configurações para controlar como a ferramenta se aproxima do caminho.
- Verificação automática — Configurações para verificar percursos automaticamente na criação.
As páginas restantes são páginas comuns de estratégia de percurso.
