Во время компоновки или изменения напорной трубопроводной сети можно добавить устройства регулирования потока. В отличие от напорных труб и фитингов, устройства регулирования потока систематизированы по типу (например, клапаны), а не по материалу.
На виде в плане устройства регулирования потока можно добавить к концам трубы или вставить в любом другом месте трубы. В местах, в которые можно вставить устройства регулирования потока, отображаются подсказки компоновки.
Корректировка устройства регулирования потока | Пример корректировки |
---|---|

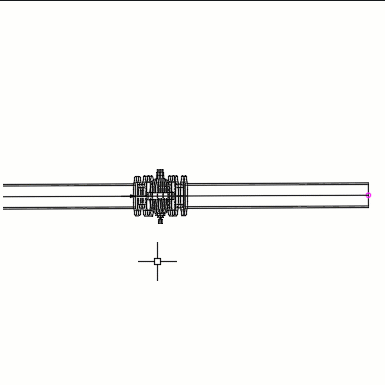

Для продолжения участка трубопровода через устройство регулирования потока выберите участок трубопровода и нажмите Если размер трубы доступен в списке элементов чертежа, он будет изменен в соответствии с портом устройства регулирования потока. |
![]() |

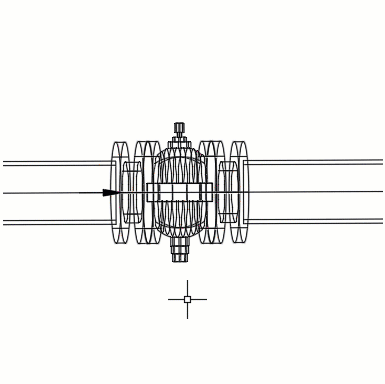

Выберите устройство регулирования потока и нажмите |
![]() |

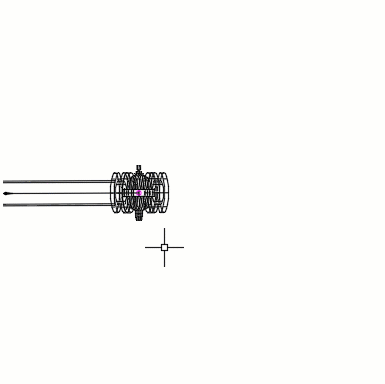

Выберите устройство регулирования потока и щелкните |
![]() |
