Umístění dílů výroby v modelu aplikace Revit

Chcete-li umístit díly, vyberte službu a paletu.

Pomocí palety Díly TZB výroby, která je označována také jako Prohlížeč dílů, vyberte službu a paletu a potom vyberte díly výroby, které chcete umístit na kreslicí plochu. Pokud na paletě nejsou žádné díly uvedeny, otevřete kliknutím na tlačítko Nastavení dialog Nastavení výroby a načtěte obsah na paletu Díly TZB výroby.

Videofilm: Tvorba výrobních modelů TZB v aplikaci Revit

  1. Zobrazte paletu Díly TZB výroby. Ve výchozím nastavení se paleta Díly TZB výroby v aplikaci Revit zobrazí při vytváření nového modelu. Chcete-li její zobrazení zapnout nebo vypnout, použijte některou z následujících metod:
    • Klikněte na kartu Systémypanel Výroba (Díl výroby).
    • Klikněte pravým tlačítkem na kreslicí plochu a klikněte na možnost ProhlížečeDíly TZB výroby.
    • Klikněte na kartu Pohledpanel Okna rozevírací seznam Uživatelské rozhraníDíly TZB výroby.
    • Zadejte klávesovou zkratku PB.
    Poznámka: Pokud se zobrazí výzva k určení konfigurace výroby, použijte k jejímu určení a načtení služeb dialog Nastavení výroby.
  2. Na paletě Díly TZB výroby vyberte v rozevíracích seznamech položky Služba a Paleta.
  3. Klikněte na tlačítko dílu.

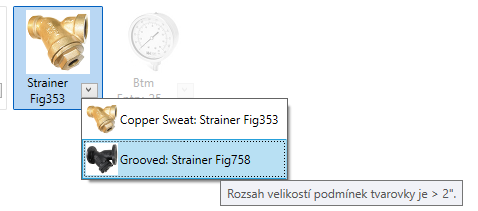

    • Některá tlačítka dílů obsahují šipku, která umožňuje provést výběr ze seznamu dostupných dílů. V místní nápovědě ke každému dílu je zobrazena podmínka, za které bude příslušný díl použit.

      Pokud kliknete na šipku, zobrazí se v rozevíracím seznamu další díl podle velikosti. Tento rozevírací seznam se řídí podmínkami v definici služby (podobně jako u předvoleb tras). Například u ohybu se může použít do určité velikosti lisovaný ohyb a nad tuto velikost segmentovaný ohyb. Pokud umístíte kurzor na díl v seznamu, zobrazí se v místní nápovědě rozsah velikostí určený na základě podmínky pro daný díl.

    • Některá tlačítka dílů na paletě Díly TZB výroby jsou šedá.

      To znamená, že daný díl výroby není s obsahem položky v aplikaci Revit aktuálně podporován. V současné době nejsou podporovány komponenty výroby pro ohebné potrubí, konstrukční prvky, vyústky vzduchotechniky a mechanické zařízení. Místo těchto komponent můžete použít komponenty založené na rodině aplikace Revit (RFA) pomocí standardních nástrojů umístění dané kategorie.

    • Pro určení velikosti mají některé díly, například zakoupené tvarovky trubek a potrubí, na paletě Vlastnosti pole Položka produktu. Seznam položek produktů je katalog dostupných velikostí pro vybranou součást. Když umísťujete součásti ze seznamu produktů, na paletě Vlastnosti, v části Omezení pro položku produktu vyberte velikost. Tlačítko Upravit díl slouží k úpravě kót obecných dílů nebo součástí šablon. Když umísťujete obecné součásti, na paletě Vlastnosti, v části Primární konec zadejte pro parametry Hlavní primární šířka a Hlavní primární hloubka požadované rozměry. V části Rozměry určete položky Možnost délky a Délka. Katalogové součásti jsou k dispozici v jedné pevné velikosti.
    • Jiné díly výroby, například obdélníkové potrubí, mají přizpůsobitelné parametry. Nejčastěji používané parametry jsou k dispozici na paletě Vlastnosti.
      Poznámka: Při umísťování obecného potrubí je nutné určit materiál součásti. Na paletě Vlastnosti v části Mechanické zadejte hodnotu položky Materiál součásti.
  4. (Volitelně) Chcete-li k potrubí nebo trubce přidat izolaci nebo výstelku, přejděte na paletu Vlastnosti, pod položkou Mechanické klikněte na rozevírací seznam a vyberte specifikaci izolace.
  5. Nastavte kurzor na kreslicí ploše do místa, kam chcete umístit díl, a kliknutím jej umístěte.
    Při umísťování obecných součástí se velikost každé součásti automaticky změní podle součásti, ke které se připojuje.
    Tip: Chcete-li vytvořit podstupnici, podržte klávesu Ctrl a stiskněte mezerník. Při vytváření podstupnice je nutné umístit díl samostatně do volného prostoru.
  6. Pokračujte ve výběru a umísťování dílů z palety Díly TZB výroby.
    Tip: Chcete-li při umísťování dalších dílů rychle vybrat službu a paletu, použijte nástroj Zobrazit službu.
  7. (Volitelně) U spojek, které nejsou aktuálně připojeny, je možné zobrazit značky odpojení. Klikněte na kartu Analyzovatpanel Zkontrolovat systémy (Zobrazit odpojení) a vyberte alespoň jednu z následujících položek:
    • Potrubí
    • Trubka
    • Kabelové lávky a elektroinstalační trubky
    • elektrická zařízení
    • závěs
