Vytvoření profilu dělení prefabrikátu

Naučte se, jak vytvořit model profilu dělení.

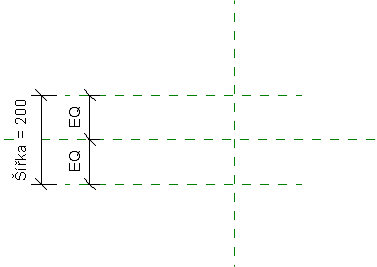

1. Vytvořte novou rodinu z šablony Profil dělení.rfa.

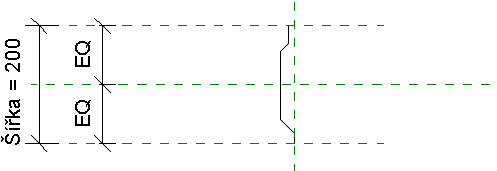

2. Nakreslete profil: Vytvořit Detail Čára. Profil je nutné definovat vlevo od vertikální referenční roviny, musí začínat od dolní části referenční roviny, končit na horní části referenční roviny a musí se jednat o nepřerušovanou čáru. Příklad:





   Vertikální referenční rovina je hrana prvku dutého jádra.

3. Obvykle bude nutné vytvořit profil pro každou tloušťku podlahy, protože je obtížné definovat, který díl by se měl změnit, když je profil použit s jinou tloušťkou.
4. Uložte rodinu například do umístění C:\ProgramData\Autodesk\RVT 2025 Release\Families\Jazyk\Structural Precast\Hollow Core Slab\Profiles pod názvem například Profil A.rfa.
