Slope and Delta X

Point: Slope and Delta X

Fügen Sie einen Punkt hinzu, der in einer bestimmten Neigung und mit einem bestimmten Versatz von einem anderen Punkt platziert ist.

Eigenschaften

Geben Sie die folgenden Parameter im Fensterbereich Properties an.

Point
Point Number	Gibt die Punktnummer an. Sie können den automatisch generierten Wert für die Punktnummer ändern.
Point Codes	Gibt die dem Punkt zugewiesenen Codes an.
Point Geometry Type
Type	Gibt den Punkttyp an: Angle and Delta X Angle and Delta Y Angle and Distance Delta X and Delta Y Delta X on Surface Interpolate Point Slope and Delta X Slope and Delta Y Slope to Surface
Point Geometry Properties
From Point	Gibt den Punkt an, zu dem die anderen Geometrieeigenschaftswerte relativ sind.
Slope	Gibt den Neigungswert von dem in der Zeile From Point festgelegten Punkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Delta X	Gibt den Versatzwert von dem in der Zeile From Point festgelegten Punkt an. Klicken Sie auf [...], um den Expression Editor zu öffnen, in dem Sie einen Wert eingeben oder berechnen können.
Elevation Target	Gibt den Zielparameter der Höhe an. Wenn ein Höhenziel angegeben ist, überschreibt die Höhe des Zielobjekts die angegebenen Werte für Neigung (Slope) und Querneigung (Superelevation).
Offset Target	Gibt den Zielparameter des Versatzes an. Wenn ein Versatzziel angegeben ist, überschreibt der Versatz des Zielobjekts den angegebenen Wert für Delta X.
Superelevation	Gibt das Ziel der Überhöhungsneigung an: Left Inside Lane Slope Left Inside Shoulder Slope Left Outside Lane Slope Left Outside Shoulder Slope Right Inside Lane Slope Right Inside Shoulder Slope Right Outside Lane Slope Right Outside Shoulder Slope None Wenn ein Querneigungsziel angegeben ist, überschreibt die Neigung des Zielobjekts den angegebenen Wert für Neigung (Slope).
Link
Add Link To From Point	Zeichnet eine Verknüpfung vom Punkt, der in der Zeile From Point festgelegt ist, bis zum aktuellen Punkt.
Name	Gibt den Namen der Verknüpfung an.
Codes	Gibt die der Verknüpfung zugewiesenen Codes an.
ApplyAOR	Gibt an, ob Querneigung oder Überhöhung auf die Verknüpfung angewendet wird. Anmerkung: Das Kontrollkästchen ApplyAOR wirkt sich auf die Vorschau des Querschnittsbestandteils in Subassembly Composer und das Verhalten des Querschnittbestandteils in Autodesk Subassembly Composer aus. Auf der Registerkarte Superelevation oder Cant können Sie Werte für die Vorschau des Querneigungs- oder Überhöhungseffekts für den Querschnittsbestandteil im Fensterbereich Preview definieren. Auf der Registerkarte Input/Output Parameters können Sie Parameter hinzufügen, die beim Importieren des Querschnittsbestandteils in Autodesk Subassembly Composer verwendet werden.
Miscellaneous
Comment	Gibt Anmerkungen zum Punkt an. Kommentare können im Fensterbereich Preview angezeigt werden.

Beispiele

Beispiele zur Verwendung dieses Geometrieelements finden Sie in der folgenden PKT-Beispieldatei:

Point Slope and Delta X Example.pkt

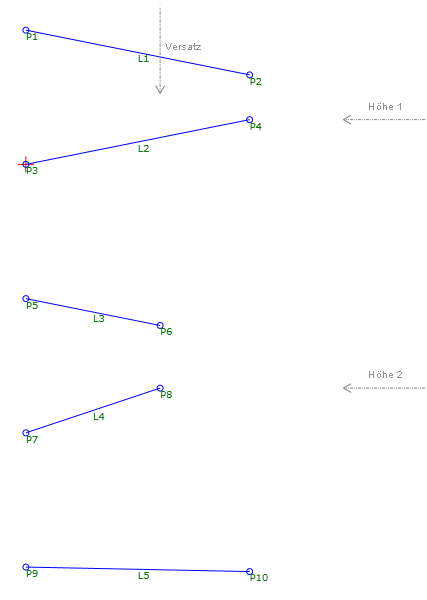

Die PKT-Beispieldatei enthält fünf Punktbeispiele für Slope and Delta X. Jeder Punktgeometrietyp (Point Geometry Type) wird durch die Parameterwerte für Slope and Delta X definiert. Diese Werte können durch bestimmte Zielparameter überschrieben werden. Es werden die gleichen Werte für Slope and Delta X in allen fünf Beispielen verwendet. Das Beispiel für statische Werte (P1 bis P2) wendet die Werte an, in den übrigen Beispielen werden jedoch Zielparameter verwendet, die die statischen Werte überschreiben.

Im Flussdiagramm wird jedes Beispiel in einer separaten Sequenz erstellt. Sie können die Parameter überprüfen, indem Sie den Punkt für Slope and Delta X in der entsprechenden Sequenz auswählen und anschließend im Fensterbereich Properties den Abschnitt Point Geometry Properties aufrufen.
