Lernprogramm: Erstellen einer Studie mit Dynamo für Revit

Erfahren Sie, wie Sie eine Generatives Design-Studie mit Dynamo für Revit und einen Beispielstudientyp erstellen.

Um Generatives Design auf diese Weise zu verwenden, sind kein Abonnement für die AEC Collection oder ähnliche Voraussetzungen erforderlich. Lediglich der Zugriff auf Revit wird benötigt.

Ziel: Erstellen Sie eine Studie mit dem Studientyp Rasterobjektplatzierung abgestuft und einem Revit-Beispielmodell.

Schritte

1. Öffnen und bereiten Sie das Modell in Revit vor.
2. Öffnen Sie den Studientyp mit Dynamo.
3. Erstellen Sie eine Kopie an einem anderen Speicherort.
4. Ordnen Sie die Dynamo- und Revit-Fenster an.
5. Suchen Sie nach Revit-Auswahlblöcken.
6. Wählen Sie Revit-Elemente aus.
7. Führen Sie den Studientyp aus, um ihn zu validieren.
8. Erstellen Sie die Studie.

Öffnen und Vorbereiten des Modells in Revit

1. Optional: Lesen Sie mehr über den Studientyp Rasterobjektplatzierung, um weitere Informationen zu den Funktionen und Voraussetzungen für eine erfolgreiche Ausführung zu erhalten.
2. Laden Sie das Beispielmodell rac_advanced_sample_project.rvt herunter, und öffnen Sie es.
3. Gehen Sie im Modell wie folgt vor:
   1. Öffnen Sie den Grundriss 02 – Floor plan.
   2. Vergrößern Sie den Raum in der oberen linken Ecke des Gebäudes, Lounge 223.
   3. Laden Sie die Esstischfamilie: Wechseln Sie zu Einfügen Autodesk-Familie laden, und suchen Sie nach Esstisch rund mit Stühlen. Klicken Sie in der Liste der Suchergebnisse auf die Esstischfamilie und dann auf Laden.
      Anmerkung: Für Tisch - Esstisch - rund mit Stühlen wird der Familienursprung als Mittelpunkt des Tisches definiert. Es sind keine Änderungen am Ursprung erforderlich.

   4. Klicken Sie auf Registerkarte Architektur Gruppe Erstellen Komponente Bauteil platzieren.
   5. Wählen Sie in den Komponenteneigenschaften unter Typ bearbeiten den gewünschten Tischdurchmesser für die Familie aus.

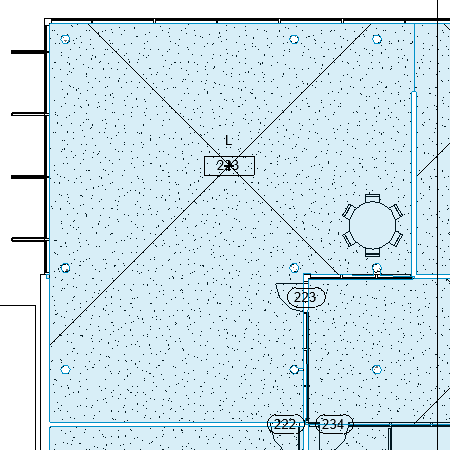

   6. Platzieren Sie ein Exemplar der Familie in Lounge 223.

      Drücken Sie dann zweimal die ESC-Taste, um das Werkzeug Bauteil platzieren zu beenden.

   7. Um die Auswahl von Elementen im Modell beim Erstellen der Studie zu erleichtern, geben Sie VG ein, um das Dialogfeld Sichtbarkeit/Grafiken zu öffnen. Aktivieren Sie auf der Registerkarte Modellkategorien die Sichtbarkeit für Folgendes:
      • Möbel
      • RäumeInnenfüllung
      • Räume Referenz


Öffnen des Studientyps mit Dynamo

1. Klicken Sie in Revit auf Registerkarte Verwalten Gruppe Visuelle Programmierung Dynamo .
2. Öffnen Sie in Dynamo den Studientyp:
   1. Klicken Sie im Fenster Dynamo unter Dateien auf Öffnen.
   2. Wechseln Sie in folgendes Verzeichnis:

      %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <Version>\

   3. Öffnen Sie den Ordner für die gewünschte Sprache und das Gebietsschema, z. B. de-DE für Deutsch-Deutschland oder en-US für Englisch-USA.
   4. Wählen Sie Rasterobjektplatzierung abgestuft.dyn aus, und klicken Sie auf Öffnen. In Dynamo werden DYN-Dateien als Diagramme bezeichnet.

Anmerkung: Wenn Sie den Studientyp an diesem Speicherort nicht finden können, können Sie ihn hier herunterladen: Studientyp Rasterobjektplatzierung abgestuft. Die ZIP-Datei enthält die DYN-Datei und den Ordner für Abhängigkeiten. Extrahieren Sie den Inhalt der ZIP-Datei in einen Ordner auf Ihrem Computer. Fahren Sie dann mit dem nächsten Schritt fort.

Erstellen einer Kopie des Studientyps an einem anderen Speicherort

Die Beispielstudientypen sind schreibgeschützt. Bevor Sie mit Rasterobjektplatzierung abgestuft eine Studie mithilfe von Dynamo für Revit erstellen, müssen Sie eine Kopie dieses Studientyps in einem anderen Ordner erstellen.

1. Klicken Sie in Dynamo auf Datei Speichern unter.
2. Navigieren Sie zu einem anderen Ordner, geben Sie bei Bedarf einen neuen Dateinamen ein, und klicken Sie auf Speichern. Ein Ordner für Abhängigkeiten wird automatisch im selben Ordner wie das Diagramm erstellt.

Anordnen von Dynamo- und Revit-Fenstern

Sie möchten beide Fenster gleichzeitig sehen.

• Verschieben Sie die Fenster auf Ihrem Bildschirm, und ändern Sie die Größe, sodass Sie Dynamo und Revit sehen können.
• Um den gesamten Studientyp anzuzeigen, zoomen und schwenken Sie mit der mittleren Maustaste oder den Steuerelementen Zoom und Pan .

  Anmerkung: Klicken Sie ggf. auf die Schaltfläche im Arbeitsbereich, um die Diagrammansicht anstelle der 3D-Vorschau anzuzeigen.
• In den farbigen Feldern werden die Blöcke in logische Funktionen oder Schritte gruppiert. Links bietet das graue Feld Dokumentation. Beispielgruppen beschreiben, wie die verschiedenen Farben im Diagramm verwendet werden.


Suchen Sie nach Revit-Auswahlblöcken.

Vergrößern Sie in Dynamo die rosafarbenen Felder links, um die Revit-Auswahlblöcke zu finden.

Der Studientyp Rasterobjektplatzierung abgestuft verfügt über zwei Auswahlblöcke: Familienexemplar auswählen und Raum auswählen.

Die übrigen rosa Felder zeigen andere Eingabearten an. Sie legen diese Eingaben später im Dialogfeld Studie definieren fest.

Auswählen von Revit-Elementen

Wählen Sie im Revit-Modell mithilfe von Auswahlblöcken in Dynamo den Raum (Lounge 223) und das Familienexemplar (Esstisch rund mit Stühlen) aus.

1. Wählen Sie den Raum wie folgt aus:
   1. Klicken Sie auf die Schaltfläche Auswählen im Block Raum auswählen.

   2. Wählen Sie in Revit den Raum für Lounge 223 aus.
   3. Vergewissern Sie sich in Dynamo, dass der Auswahlblock die Element-ID anzeigt. Dies ist die ID des Raums.

2. Wählen Sie das Tabellenexemplar wie folgt aus:
   1. Klicken Sie auf die Schaltfläche Auswählen im Block Familienexemplar auswählen.
   2. Wählen Sie in Revit das Exemplar für Esstisch rund mit Stühlen aus.
   3. Vergewissern Sie sich in Dynamo, dass der Auswahlblock die Element-ID anzeigt.

Führen Sie das Diagramm aus, um es zu validieren.

1. Wenn die Registerkarte Diagrammstatus in Dynamo im rechten Fensterbereich nicht angezeigt wird, klicken Sie in der Menüleiste auf Erweiterungen Diagrammstatus anzeigen.
2. Klicken Sie in der Leiste der Einstellungen unten im Dynamo-Fenster auf Ausführen. (Der Tastaturkurzbefehl ist F5.) Wenn die Ausführungseinstellungen auf Automatisch festgelegt sind, wird das Diagramm automatisch ausgeführt.

3. Wenn Probleme auf der Registerkarte Diagrammstatus angezeigt werden, überprüfen Sie diese. Klicken Sie für jedes Problem auf die Links, um zu den Stellen im Diagramm zu springen, an denen Anpassungen erforderlich sind.

   Weitere Informationen finden Sie unter Fehlerbehebung: Fehler für Generatives Design in Dynamo.

4. Führen Sie das Diagramm nach dem Beheben von Problemen erneut aus, bis alle Probleme behoben sind.
5. Speichern Sie das Diagramm. Das Diagramm (DYN-Datei) wird mit den Änderungen aktualisiert.

Erstellen der Studie

Nachdem Sie das Diagramm ausgeführt haben, um es zu validieren, und es in Dynamo gespeichert haben, erstellen Sie die Studie, um mehrere Ergebnisse zu erzeugen.

1. Klicken Sie in der Menüleiste auf Generatives Design Studie erstellen.

   Warten Sie einen Moment, bis das Dialogfeld Studie erstellen geöffnet ist. Es kann in einem anderen Bildschirmbereich geöffnet werden.

2. Wählen Sie im Dialogfeld Studie erstellen unter Ordner wählen den Ordner aus, in dem sich der aktuelle Studientyp befindet. Wählen Sie danach den Studientyp aus.

   Wenn der Ordner nicht in der Liste Ordner wählen angezeigt wird, fügen Sie ihn hinzu. Wählen Sie ihn dann in der Dropdown-Liste Ordner wählen aus, und wählen Sie den Studientyp aus.

3. Im Dialogfeld Studie definieren füllen Sie die Felder aus, und klicken Sie auf Generieren.

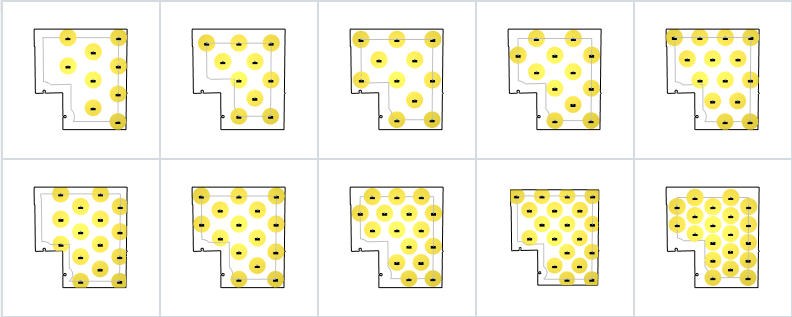

Die Ergebnisse werden im Dialogfeld Ergebnisse untersuchen angezeigt.

Sie haben jetzt folgende Möglichkeiten:

• Überprüfen Sie weitere Ergebnisse der Studie. Untersuchen Sie deren Details.
• Erstellen Sie eine neue Studie mithilfe verschiedener Kriterien im Dialogfeld Studie definieren.
• Integrieren Sie ein ausgewähltes Ergebnis in das Revit-Modell.
