Ansicht Rasterbericht (Hydrantprüfungen)

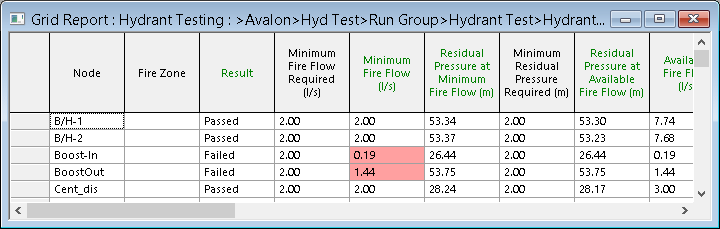

Diese Ansicht zeigt die Ergebnisse einer Simulation vom Typ Löschwasser – Hydrantprüfungen an.

Die Ansicht wird auf eine der folgenden Arten angezeigt:

• Durch Ziehen eines Simulationsergebnisobjekts für Hydrantprüfungen in den Hauptarbeitsbereich
• Durch Auswahl von Ergebnisse Rasterberichte Hydrantprüfungen und Ausfüllen des Dialogfelds Hydrantprüfungen

Tipp: Um Ergebnisse im GeoPlan bis zum Zeitpunkt der Hydrantprüfung anzuzeigen, können Sie mit der rechten Maustaste auf die Hydrantprüfungssimulation und dann auf Öffnen als klicken und anschließend im Dialogfeld Ergebnisse auswählen die Option Vollständige Wiedergabe der Ergebnisse auswählen.

Element	Beschreibung
Spaltenüberschriften	Spaltenüberschriften sind grün für Ergebnisse und schwarz für Eingabedaten gekennzeichnet.
Nicht erfüllte Beschränkungen	Wenn eine in den Löschwasserdaten oder auf dem Eigenschaftenblatt eines Hydrantenknotens angegebene Beschränkung nicht eingehalten wurde (z. B. minimales Löschwasser), wird das entsprechende Feld im Raster rot hervorgehoben.
Ergebnisfelder der Hydrantprüfung	Knoten: ID des Testknotens Ergebnis: Bestanden: Der Test ist bestanden, wenn die erforderliche minimale Löschwassermenge ohne Verletzung der angewendeten Druckbeschränkungen bereitgestellt werden kann. Fehler: Der Test schlägt fehl, wenn die erforderliche minimale Löschwassermenge ohne Verletzung der angewendeten Druckbeschränkungen nicht bereitgestellt werden kann. Unbekannt: Das Testergebnis ist unbekannt, wenn der Knoten nicht getestet wird (z. B., wenn der Hydrantvolumenstrom auf der Seite Hydrant – Volumenstrom-Profil eines Testknotens eingerichtet wurde) oder wenn die Simulation nicht konvergiert. Min. erforderliches Löschwasser: Erforderlicher minimaler Volumenstrom für den Brandschutz. Der Wert für den minimalen Volumenstrom wird vom Benutzer im Element Löschwasserdaten oder auf dem Eigenschaftenblatt des Hydrantenknotens angegeben. Min. Löschwasser: Kleinerer der beiden Werte Min. erforderliches Löschwasser (benutzerdefiniert) und Verfügbares Löschwasser (berechnet) am Testknoten Restdruck bei minimalem Löschwasser: Druck am Testknoten bei Anwendung der minimalen Löschwassermenge am Knoten. Dieses Ergebnis wird nur berechnet, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist. Min. erforderlicher Restdruck: Minimal zulässiger Restdruck am Testknoten im Brandfall Restdruck bei verfügbarer Löschwassermenge: Restdruck am Testknoten bei Anwendung der verfügbaren Löschwassermenge am Knoten Verfügbares Löschwasser: Maximale Löschwassermenge, die am Testknoten entnommen werden kann, ohne die Druckbeschränkungen zu überschreiten Das verfügbare Löschwasser wird ermittelt durch: Min. erforderlicher Restdruck Zone – erforderlicher min. Restdruck (bei aktivierter Option Zonenbeschränkungen verwenden) Netz – erforderlicher min. Restdruck (bei aktivierter Option Netzbeschränkungen verwenden) Wenn die angewendeten Druckbeschränkungen nicht eingehalten werden können, schlägt der Testknoten fehl. Max. erforderliches Löschwasser: Der Wert für den maximalen Volumenstrom wird vom Benutzer im Element Löschwasserdaten oder auf dem Eigenschaftenblatt des Hydrantenknotens angegeben. Diese Informationen werden nur angezeigt, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist. Max. Löschwasser: Kleinerer der beiden Werte Max. erforderliches Löschwasser (benutzerdefiniert) und Vollständig geöffnet – Hydrantenvolumenstrom (berechnet) am Testknoten. Dieses Ergebnis wird nur berechnet, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist. Restdruck bei maximaler Löschwassermenge: Druck am Testknoten bei Anwendung der maximalen Löschwassermenge am Knoten. Dieses Ergebnis wird nur berechnet, wenn die Option Druck bei min. und max. Löschwassermenge berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist. Restdruck bei vollständig geöffnetem Hydranten: Druck am Testknoten bei Anwendung des Volumenstroms bei vollständig geöffnetem Hydranten am Knoten. Dieses Ergebnis wird nur berechnet, wenn die Option Offenen Hydrantvolumenstrom berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist. Vollständig geöffnet – Hydrantenvolumenstrom: Volumenstrom am Testknoten bei zu 100 % geöffnetem Hydranten. Dieses Ergebnis wird nur berechnet, wenn die Option Offenen Hydrantvolumenstrom berechnen im Dialogfeld Löschwasser-Optionen aktiviert ist. Druck vor Test: Druck am Testknoten zur Hydrantprüfungszeit vor Anwendung der Löschwassermenge. Dieses Ergebnis würde bei Durchführung einer Simulation vom Lauftyp Normal auftreten. Bedarf vor Test: Bedarf am Testknoten zur Hydrantprüfungszeit vor Anwendung der Löschwassermenge. Dieser Bedarf würde bei Durchführung einer Simulation vom Lauftyp Normal angewendet werden. Zone – erforderlicher min. Restdruck: Minimal zulässiger Restdruck im Brandfall an Knoten, die derselben Brandzone wie der Testknoten angehören. Der Testknoten selbst ist nicht enthalten. Diese Informationen werden nur angezeigt, wenn die Option Zonenbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist. Zone – min. Restdruck: Minimaler Restdruck im Brandfall an Knoten, die nicht derselben Brandzone wie der Testknoten angehören (der Testknoten selbst ist nicht enthalten). Dieses Ergebnis wird nur berechnet, wenn die Option Zonenbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist. Minimaler Zonenknoten: Knoten, an dem der minimale Restdruck der Zone auftritt Netz – erforderlicher min. Restdruck: Minimaler Restdruck im Brandfall an Knoten, die nicht derselben Brandzone wie der Testknoten angehören. Diese Informationen werden nur angezeigt, wenn die Option Netzbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist. Netz – min. Restdruck: Minimaler Restdruck im Brandfall an Knoten, die nicht derselben Brandzone wie der Testknoten angehören. Anmerkung: Knoten der Typen Konstanter Wasserspiegel, Brunnen und Reservoir werden bei der Prüfung des minimalen Restdrucks im Netz nicht berücksichtigt. Dieses Ergebnis wird nur berechnet, wenn die Option Netzbeschränkungen verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist. Min. Netzknoten: Knoten, an dem der minimale Restdruck des Netzes auftritt Max. erforderliche Geschwindigkeit: Maximal zulässige Geschwindigkeit in allen Verbindungen im Netz während des Brandereignisses. Diese Informationen werden nur angezeigt, wenn die Option Max. Geschwindigkeit verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist. Max. Geschwindigkeit: Maximale Geschwindigkeit, die während des Brandereignisses in Verbindungen im Netz aufgetreten ist. Dieses Ergebnis wird nur berechnet, wenn die Option Max. Geschwindigkeit verwenden im Dialogfeld Löschwasser-Optionen aktiviert ist. Verbindung mit max. Geschwindigkeit: Die Verbindung, an der die maximale Geschwindigkeit auftritt
Kontextmenü	Kopieren: Kopiert den/die Wert(e) der ausgewählten Zelle(n) in die Zwischenablage. Es können mehrere Zellen/Zeilen/Spalten gleichzeitig kopiert werden. Spalten fixieren: Verfügbar in den Spaltenüberschriften, wenn eine oder mehrere Spalten ausgewählt sind. Verschiebt die Spalten auf die linke Seite des Rasters und markiert sie mit einer fettgedruckten Linie. Wenn Sie einen seitlichen Bildlauf für die Spalten durchführen, werden diese fixierten Spalten nicht verschoben. Fixierung aller Spalten aufheben: Verfügbar für die Spaltenüberschriften, wenn Spalten zuvor gesperrt wurden. Hebt die Fixierung aller Spalten auf. Hydrant-Kurve: Zeigt ein Diagramm der berechneten Hydrant-Kurve an. Verschiedene Sortieroptionen: Sortiert Daten in einer einzelnen Spalte oder in ausgewählten Zeilen/Spalten.
Spaltenreihenfolge	Spalten können neu angeordnet werden, indem Sie auf die Spaltenüberschrift klicken und die Spalte an die gewünschte Position im Raster ziehen.
