Dialogfeld Layer-Steuerung

Im Dialogfeld Layer-Steuerung können Sie auswählen, wie Layer im GeoPlan-Fenster angezeigt werden sollen. Das Dialogfeld wird angezeigt, indem Sie mit der rechten Maustaste auf das GeoPlan-Fenster klicken und im Kontextmenü die Option Layer-Steuerung auswählen.

InfoWorks WS Pro unterstützt die folgenden Kartensteuerungen: MapXtreme, MapX, und ArcGIS.

Wählen Sie in diesem Dialogfeld aus, wie Layer im GeoPlan-Fenster angezeigt werden, .

Alle Layer können in der Anzeigereihenfolge nach oben oder unten verschoben, hinzugefügt und entfernt bzw. vorübergehend ausgeblendet werden, ohne dass sie entfernt werden. Der Layer kann auch automatisch ausgeblendet werden, wenn die Zoomstufe einen bestimmten Bereich überschreitet.

ArcGIS

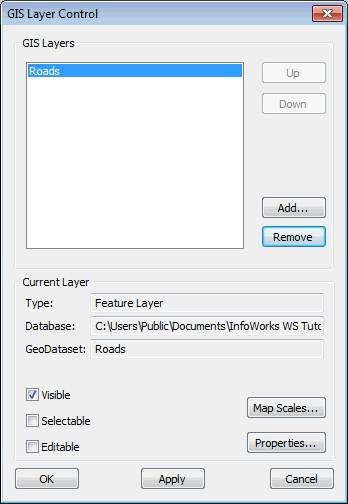

In diesem Dialogfeld können Sie auswählen, wie Layer im GeoPlan-Fenster angezeigt werden sollen, wenn ESRI ArcGIS als GIS-Komponente verwendet wird.

Wenn dem GeoPlan-Fenster ein projiziertes Koordinatensystem zugewiesen wurde, wird eine Koordinatentransformation angewendet, wobei vom Koordinatensystem jedes Layers zum projizierten Koordinatensystem des GeoPlans kartiert wird.

Wenn das GeoPlan-Fenster ein unbekanntes projiziertes Koordinatensystem aufweist, werden möglicherweise Warnmeldungen angezeigt, wenn Layer mit zugehöriger Projektion hinzugefügt werden. Weitere Informationen finden Sie unter Zusätzliche GIS-Layer.

Alle Layer können in der Anzeigereihenfolge nach oben oder unten verschoben, hinzugefügt und entfernt bzw. vorübergehend ausgeblendet werden, ohne dass sie entfernt werden. Der Layer kann auch automatisch ausgeblendet werden, wenn die Zoomstufe einen bestimmten Bereich überschreitet.

Das Dialogfeld wird angezeigt, indem Sie mit der rechten Maustaste auf das GeoPlan-Fenster klicken und im Kontextmenü die Option Layer-Steuerung auswählen.

Im Dialogfeld werden die Layer aufgeführt, die derzeit im GeoPlan geladen sind. Die Layer werden der Ansicht in der angezeigten Reihenfolge hinzugefügt, wobei der Layer oben in der Liste über allen anderen Layern angezeigt wird.

Mit den folgenden Schaltflächen ändern Sie die angezeigten Layer:

Nach oben	Verschiebt den ausgewählten Layer in der Liste nach oben.
Nach unten	Verschiebt den ausgewählten Layer in der Liste nach unten.
Addieren	Fügt einen neuen Layer hinzu.
Entfernen	Entfernt einen Layer aus der Anzeige (die Daten sind davon nicht betroffen).

Sie können die folgenden Eigenschaften der Anzeige für jeden Layer ändern:

Sichtbar	Aktivieren Sie dieses Kontrollkästchen, um den Layer im GeoPlan sichtbar zu machen.
Wählbar	Aktivieren Sie dieses Kontrollkästchen, um die Auswahl von Elementen auf dem Layer zuzulassen. (WMS-Layer und ArcGIS Server-Kartenlayer können nicht als Auswählbar eingestellt werden.)
Bearbeitbar	Die zugrunde liegenden Daten auf dem Layer können im Dialogfeld GIS-Layer-Informationen bearbeitet werden, wenn dieses Kontrollkästchen aktiviert ist. Weitere Informationen finden Sie unter Anzeigen und Bearbeiten von GIS-Layerdaten. (WMS-Layer und ArcGIS Server-Kartenlayer können nicht als Bearbeitbar eingestellt werden.)
Zoomstufen oder Kartenmaßstäbe	Zeigt das Dialogfeld Layer-Sichtbarkeit an, in dem der Benutzer den Höhenbereich angeben kann, über den der GIS-Layer angewendet werden soll.
Eigenschaften	Durch Klicken auf die Schaltfläche Eigenschaften wird das Dialogfeld Layereigenschaften angezeigt. Auf diese Weise können Sie die Symbolform, Größe und Farbe für den aktuellen Layer ändern. Anmerkung: Die obigen Angaben gelten nicht für WMS-Layer und ArcGIS Server-Kartenlayer. Wenn der aktuell ausgewählte Layer ein WMS-Layer ist, wird durch Klicken auf die Schaltfläche Eigenschaften das Dialogfeld Web Map Service – Eigenschaften angezeigt. Dieses Dialogfeld enthält detaillierte Informationen über den Web Map Service und ermöglicht die Bearbeitung der Sichtbarkeit von Layern. Wenn der derzeit ausgewählte Layer ein ArcGIS Server-Kartenlayer ist, wird die Schaltfläche Eigenschaften deaktiviert. Verwenden Sie die GIS-Software, um die Eigenschaften dieses Layertyps anzuzeigen.

MapXtreme

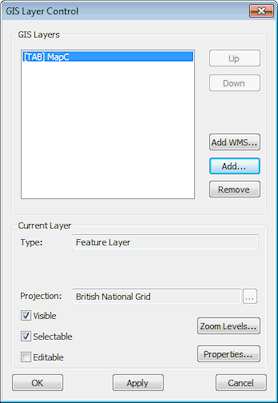

Im Feld GIS-Layer werden die Layer aufgeführt, die derzeit für die Anzeige ausgewählt sind. Die Layer werden der Ansicht in der angezeigten Reihenfolge hinzugefügt, wobei der Layer oben in der Liste über allen anderen Layern angezeigt wird.

Mit den folgenden Schaltflächen ändern Sie die angezeigten Layer:

Nach oben	Verschiebt den ausgewählten Layer in der Liste nach oben.
Nach unten	Verschiebt den ausgewählten Layer in der Liste nach unten.
WMS hinzufügen	Klicken Sie auf die Schaltfläche WMS hinzufügen, um das Dialogfeld WMS-Layer hinzufügen anzuzeigen. Geben Sie im Dialogfeld WMS-Layer hinzufügen eine WMS-Server-URL ein, und klicken Sie auf OK. Der WMS-Layer wird der Liste der GIS-Layer hinzugefügt. Wählen Sie den WMS-Layer aus, und klicken Sie auf die Schaltfläche Eigenschaften, um die Anzeigeeigenschaften für den Layer im Dialogfeld Web Map Service – Eigenschaften anzuzeigen und zu bearbeiten.
Addieren	Fügt einen neuen Layer hinzu.
Entfernen	Entfernt einen Layer aus der Anzeige (die Daten sind davon nicht betroffen).

Die folgenden Eigenschaften der Anzeige können geändert werden:

Sichtbar	Aktivieren Sie dieses Kontrollkästchen, um den Layer im GeoPlan sichtbar zu machen.
Wählbar	Aktivieren Sie dieses Kontrollkästchen, um die Auswahl von Elementen auf dem Layer zuzulassen. (WMS-Layer können nicht auswählbar gemacht werden.)
Bearbeitbar	Die zugrunde liegenden Daten auf dem Layer können im Dialogfeld GIS-Layer-Informationen bearbeitet werden, wenn dieses Kontrollkästchen aktiviert ist. Weitere Informationen finden Sie unter Anzeigen und Bearbeiten von GIS-Layerdaten. (WMS-Layer können nicht bearbeitbar gemacht werden.)
Zoomstufen	Zeigt das Dialogfeld Layer-Sichtbarkeit an, in dem der Benutzer den Höhenbereich angeben kann, über den der GIS-Layer angewendet werden soll.
Eigenschaften	Wenn es sich bei dem aktuellen Layer nicht um einen WMS-Layer handelt, wird durch Klicken auf die Schaltfläche Eigenschaften das Dialogfeld Layereigenschaften angezeigt. Auf diese Weise können Sie die Symbolform, Größe und Farbe für den aktuellen Layer ändern. Wenn der aktuell ausgewählte Layer ein WMS-Layer ist, wird durch Klicken auf die Schaltfläche Eigenschaften das Dialogfeld Web Map Service – Eigenschaften angezeigt. Dieses Dialogfeld enthält detaillierte Informationen über den Web Map Service und ermöglicht die Bearbeitung der Sichtbarkeit von Layern.

Wenn dem GeoPlan-Fenster ein projiziertes Koordinatensystem zugewiesen wurde, wird eine Koordinatentransformation angewendet, wobei vom Koordinatensystem jedes Layers zum projizierten Koordinatensystem des GeoPlans kartiert wird.

Wenn das GeoPlan-Fenster ein unbekanntes projiziertes Koordinatensystem aufweist, werden möglicherweise Warnmeldungen angezeigt, wenn Layer mit zugehöriger Projektion hinzugefügt werden.

Im Dialogfeld werden die Layer aufgeführt, die derzeit im GeoPlan geladen sind. Die Layer werden der Ansicht in der angezeigten Reihenfolge hinzugefügt, wobei der Layer oben in der Liste über allen anderen Layern angezeigt wird.

MapX

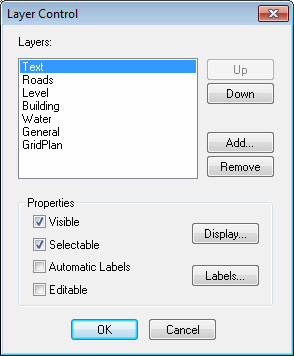

In diesem Dialogfeld können Sie auswählen, wie Layer im GeoPlan-Fenster angezeigt werden sollen, wenn MapInfo MapX als GIS-Komponente verwendet wird.

Im Feld Layer werden die Layer aufgeführt, die derzeit für die Anzeige ausgewählt sind. Die Layer werden der Ansicht in der angezeigten Reihenfolge hinzugefügt, wobei der Layer oben in der Liste über allen anderen Layern angezeigt wird.

Mit den folgenden Schaltflächen ändern Sie die angezeigten Layer:

Nach oben	Verschiebt den ausgewählten Layer in der Liste nach oben.
Nach unten	Verschiebt den ausgewählten Layer in der Liste nach unten.
Addieren	Fügt einen neuen Layer basierend auf einer MapInfo-Tabelle hinzu.
Entfernen	Entfernt einen Layer aus der Anzeige (die Daten sind davon nicht betroffen).

Die folgenden Eigenschaften der Anzeige können geändert werden:

Sichtbar	Die Schicht ist sichtbar.
Wählbar	Elemente im Layer können ausgewählt werden.
Autom. Beschriftung	Das System fügt jedem Artikel eine Beschriftung hinzu.
Bearbeitbar	Die zugrunde liegenden Daten auf dem Layer können im Dialogfeld GIS-Layer-Informationen bearbeitet werden, wenn dieses Kontrollkästchen aktiviert ist. Weitere Informationen finden Sie unter Anzeigen und Bearbeiten von GIS-Layerdaten.

Wenn Sie die Anzeigeeigenschaften eines Layers ändern möchten, klicken Sie auf die Schaltfläche Anzeigen, um das Dialogfeld MapX-Darstellungseigenschaften anzuzeigen.

Um Layerdaten als Beschriftungen anzuzeigen, klicken Sie auf die Schaltfläche Beschriftungen, um das Dialogfeld MapX-Beschriftungseigenschaften anzuzeigen.
