Mit Modelle zusammenführen können Paare von Modellobjekten zu einzelnen zusammengeführten Objekten kombiniert werden.
Diese Funktion ermöglicht es verschiedenen Benutzern, separate Teile des Systems gleichzeitig als unterschiedliche Netze zu modellieren. Die Netze und die mit den Netzen verknüpften Elemente können dann zu einem einzelnen Modell zusammengeführt werden.
(Wenn Laufobjekte für die Zusammenführung ausgewählt werden, werden die mit dem Lauf verknüpften Elemente automatisch ebenfalls für die Zusammenführung ausgewählt.)
Zusammenführen von Objekten
So führen Sie Objekte zusammen
- Wählen Sie im Menü Werkzeuge die Option Modelle zusammenführen aus. Das Dialogfeld Modelle zusammenführen wird angezeigt.
- Im Dialogfeld Modelle zusammenführen:
- können Sie Quellobjekte, die mit den Auswahlfeldern Primäre Objekte und Sekundäre Objekte zusammengeführt werden sollen, ziehen und ablegen oder die Schaltfläche Durchsuchen verwenden, um nach einem Objekt zu suchen.
- werden Namen und Positionen von zusammengeführten Objekten vorgabemäßig festgelegt. Diese können bei Bedarf geändert werden.
- wählen Sie im Abschnitt Ausgabe das Ziel für den Bericht aus.
- Klicken Sie auf die Schaltfläche Zusammenführen, um die Zusammenführung durchzuführen.
Jedes Paar aus primären und sekundären Objekten wird zu einem einzelnen Objekt zusammengeführt, das an der im Dialogfeld Modelle zusammenführen definierten Position erstellt wird.
Weitere Informationen zu Zusammenführungsregeln finden Sie weiter unten. Die allgemeinen Regeln gelten für alle Objekttypen, die zusammengeführt werden können. Ausnahmen von den allgemeinen Regeln werden in den folgenden Abschnitten beschrieben.
Allgemeine Zusammenführungsregeln
- Sekundäre Objekte werden zu primären Objekten hinzugefügt. Wenn ein Konflikt bei den Datenwerten auftritt, haben die Werte für das primäre Objekt Vorrang, und dem Protokoll wird eine Warnmeldung hinzugefügt. Beispiel: Knoten A ist im primären Netz vom Typ Konstanter Wasserspiegel, im sekundären Netz jedoch vom Typ Brunnen. Der Knoten Konstanter Wasserspiegel im primären Netz hat Vorrang und wird in das zusammengeführte Netz einbezogen
- Es kann dasselbe Objekt als primäres und sekundäres Objekt ausgewählt werden. In diesem Fall wird das Objekt an die Position des zusammengeführten Objekts kopiert, die im Dialogfeld Modelle zusammenführen angegeben ist.
- Es kann entweder nur ein primäres Objekt oder nur ein sekundäres Objekt ausgewählt werden. In diesem Fall wird das Objekt an die Position des zusammengeführten Objekts kopiert, die im Dialogfeld Modelle zusammenführen angegeben ist.
Regeln für das Zusammenführen von Netzen
Im Allgemeinen hat das primäre Objekt bei Datenkonflikten zwischen Objekten im primären und sekundären Netz Vorrang. Die folgenden Ausnahmen gelten beim Zusammenführen von Netzen:
Zusammenführen eines Knotens mit konstantem Wasserspiegel mit einem Übertragungsknoten
Ein Knoten, der sowohl im primären als auch im sekundären Netz als Knoten mit konstantem Wasserspiegel in einem Netz und als Übertragungsknoten im anderen Netz vorhanden ist, wird zu einem Basisknoten ohne Steuerung zusammengeführt.
Dies soll Fälle ermöglichen, in denen jedes Netz eine vereinfachte Darstellung der Energiehöhe/des Volumenstroms aus dem anderen Netz enthält.
Zusammenführen von zwei Übertragungsknoten

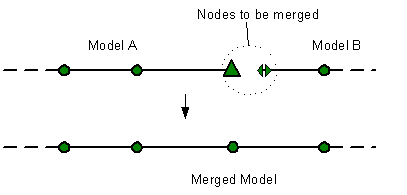

Ein Knoten, der sowohl im primären als auch im sekundären Netz als Übertragungsknoten vorhanden ist, wird in einen Basisknoten ohne Steuerung zusammengeführt.
Dies ermöglicht Fälle, in denen jedes Netz eine vereinfachte Darstellung des Volumenstroms in bzw. aus dem anderen Netz enthält.
Zusammenführen von Knoten mit direkt zugewiesenem Bedarf

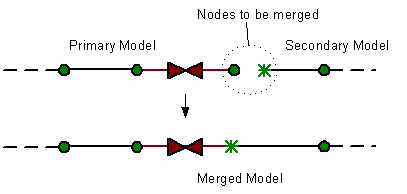

Wenn ein Knoten in einem (und nur einem) der Modelle über direkt zugewiesenen Bedarf verfügt, wird dieser Bedarf im zusammengeführten Modell beibehalten. Wenn beide Modelle einen direkt zugewiesenen Bedarf für den Knoten aufweisen, wird nur der Bedarf aus dem primären Modell beibehalten, und es wird eine Warnung im Protokoll angezeigt.
Dies ermöglicht Fälle, in denen sich Verbindungsknoten auf einer Seite eines geschlossenen Ventils befinden und dem Knoten Bedarf in nur einem Modell zugewiesen ist.
Zusammenführen von Knoten mit Landnutzungsbedarfen
Wenn ein Knoten in einem (und nur einem) der Modelle über zugewiesenen Landnutzungsbedarf verfügt, wird dieser Bedarf im zusammengeführten Modell beibehalten. Wenn beide Modelle einen zugewiesenen Landnutzungsbedarf für den Knoten aufweisen, wird nur der Bedarf aus dem primären Modell beibehalten, und es wird eine Warnung im Protokoll angezeigt.
Regeln für das Zusammenführen von Steuerungsdaten
Im Allgemeinen gilt: Wenn zwischen Objekten in der primären und sekundären Steuerung widersprüchliche Daten vorliegen, hat das primäre Objekt Vorrang. Die folgenden Ausnahmen gelten beim Zusammenführen von Steuerungen:
- Globale UPC-Skripte aus den primären und sekundären Steuerungsdatenelementen werden verkettet, wenn der Status der Option UPC deaktivieren (angezeigt in der Ansicht Globales UPC-Skript) in beiden Steuerelementen gleich ist. Wenn der Status der Option UPC deaktivieren in beiden Steuerelementen nicht identisch ist, wird nur das Skript, das nicht deaktiviert ist, in das zusammengeführte Steuerelement kopiert.
Regeln für das Zusammenführen von UPC-Szenarien
Im Allgemeinen gilt: Wenn zwischen Reglerabhängigkeiten im primären und sekundären UPC-Szenario widersprüchliche Daten vorliegen, hat das primäre Objekt Vorrang. Die folgenden Ausnahmen gelten beim Zusammenführen von UPC-Szenarien:
- Globale Elemente im UPC-Szenario werden verkettet.
