Inferenzegeln – Knotenparameter

Fehlende Netzparameter können aus vorhandenen Daten abgeleitet werden, sodass Sie Lücken in den Daten mit angemessenen Werten füllen können.

Die Inferenzdaten werden im Inferenzdaten-Editor bearbeitet.

Die folgenden Parameter können für Knoten abgeleitet werden:

• Koordinaten
• Höhe
• Geländehöhe
• Nenndruck
• Flächencode

Die Inferenz wird auf die aktuelle Auswahl im GeoPlan angewendet. Wenn keine Objekte ausgewählt sind, haben Sie die Möglichkeit, die Inferenz für das gesamte Netz durchzuführen oder den Vorgang abzubrechen.

Koordinaten

Es stehen zwei Methoden zur Verfügung:

Koordinaten aus linearer Inferenz

Koordinaten werden aus Knotenpositionen stromaufwärts und stromabwärts sowie aus Rohrlängen abgeleitet. Die Ausrichtung der Verbindung(en) wird aus den Koordinaten der verbundenen Knoten abgeleitet, und der Abstand der Knoten ohne Koordinaten wird aus den Rohrlängen interpoliert.

Damit Inferenzen durchgeführt werden können, müssen die Knoten stromaufwärts und stromabwärts folgende Kriterien erfüllen:

• Sie müssen an zwei Rohren angeschlossen sein.
• Sie müssen über X- und Y-Koordinaten verfügen.

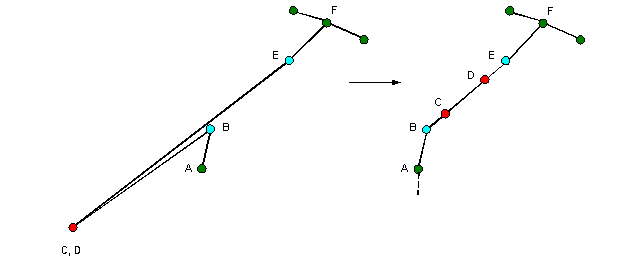

Beispiel für Koordinaten aus linearer Inferenz

Ableiten von Koordinaten aus verbundenen Knoten

Koordinaten werden abgeleitet, indem der Durchschnitt der Koordinaten verbundener Knoten gebildet wird.

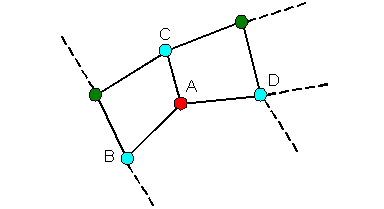

Beispiel Koordinaten von Knoten A, abgeleitet durch Berechnung des Durchschnitts der Koordinaten der Knoten B, C und D

Höhe

Es stehen zwei Methoden zur Verfügung:

Höhe von umgebenden Knoten

Höhen werden von Knoten mit Höhenwerten innerhalb eines benutzerdefinierten Suchradius des Knotens mit einer fehlenden Höhe abgeleitet.

1. InfoWorks sucht im Suchradius des Zielknotens nach Knoten, die über einen Höhenwert verfügen.
2. Die Höhe des Zielknotens wird als Durchschnitt der Höhen der in Schritt 1 ermittelten Knoten, gewichtet durch das umgekehrte Quadrat des Abstands vom Zielknoten berechnet.

Beispiel Der Beitrag der einzelnen Knoten zur Höhe des Zielknotens wird durch die umgekehrte Quadratfunktion des Abstands vom Begrenzungsknoten gewichtet. Das Gewicht nimmt mit zunehmendem Abstand vom Zielknoten ab. Daher trägt die Höhe von Knoten, die sich näher am Zielknoten befinden, stärker zur berechneten Höhe bei. Wenn ein Knoten innerhalb des Suchradius keine Höhe aufweist, wird er während des Berechnungsvorgangs ignoriert.

Höhe aus Geländemodell

Höhen werden aus einem Geländemodell abgeleitet, das in den GeoPlan geladen ist. Es kann ein Versatzparameter definiert werden. Ein positiver Versatz wird zur Geländemodellhöhe hinzugefügt, ein negativer Versatz wird subtrahiert.

Geländehöhe

Geländehöhen an einem Knoten werden aus einem Geländemodell abgeleitet, das in den GeoPlan geladen ist.

Nenndruck

Der Nenndruck wird von Knoten mit Nenndruckwerten innerhalb eines benutzerdefinierten Suchradius des Knotens mit einem fehlenden Nenndruck abgeleitet.

1. InfoWorks sucht im Suchradius des Zielknotens nach Knoten, die über einen Nenndruckwert verfügen.
2. Der Nenndruck des Zielknotens wird als Durchschnitt des Nenndrucks der in Schritt 1 ermittelten Knoten, gewichtet durch das umgekehrte Quadrat des Abstands vom Zielknoten berechnet.

Ein Beispiel finden Sie unter Höhe von umgebenden Knoten.

Flächencode

Es stehen zwei Methoden zur Verfügung:

Flächencode aus Knoten und Verbindungen

InfoWorks sucht auswärts von dem Knoten mit einem fehlenden Flächencode. Die Suche endet an einem Knoten/einer Verbindung mit einem Flächencode oder an den Grenzen des Netzes.

Wenn alle ermittelten Knoten-/Verbindungsflächencodes identisch sind, wird der ermittelte Flächencode an allen ausgewählten Knoten abgeleitet, für die ein Wert erforderlich ist.

Flächencode aus Polygon

Knotenflächencodes werden aus der Polygon-ID des Polygons abgeleitet, in dem sich der Knoten befindet.
