Inferenzregeln – Abstandstests

Fehlende Netzparameter können aus vorhandenen Daten abgeleitet werden, sodass Sie Lücken in den Daten mit angemessenen Werten füllen können.

Die Inferenzdaten werden im Inferenzdaten-Editor bearbeitet.

Der Inferenzdaten-Editor kann auch zum Durchführen von Abstandstests und zum automatischen Zusammenführen von Knoten/Rohren verwendet werden, um bei der Behebung von Konnektivitätsproblemen zu helfen, die häufig während der Datenbereinigung auftreten.

Die Inferenz wird auf die aktuelle Auswahl im GeoPlan angewendet. Wenn keine Objekte ausgewählt sind, haben Sie die Möglichkeit, die Inferenz für das gesamte Netz durchzuführen oder den Vorgang abzubrechen.

• Knoten zusammenführen (Inline-Umgebung): Verbindet Rohrpaare durch Zusammenführen gegenüberliegender Knoten.
• Knoten an Rohren fangen: Erstellt Knotenpunkte, indem ein Knoten, der mit einem einzelnen Rohr verbunden ist, in ein Rohr innerhalb eines Suchradius eingefügt wird.
• Knoten zusammenführen (Umgebung): Führt Gruppen von Knoten innerhalb eines Suchradius zu einem einzelnen Knoten zusammen.

Regelparameter

Parameter	Beschreibung
Alle Verbindungstypen zulassen	Vorgabemäßig wird die Umgebungsinferenz nur auf Basisrohre angewendet. Aktivieren Sie das Kontrollkästchen Alle Verbindungstypen zulassen, um Inferenzen für alle anderen Verbindungstypen zuzulassen.
Suchradius	Suchabstand vom Knoten
Durchmesser – Übereinstimmungstoleranz	Rohre werden nur bei Abstandstests verbunden, wenn die Durchmesser der zu verbindenden Rohre innerhalb des Werts Durchmesser – Übereinstimmungstoleranz liegen.
Höhe – Übereinstimmungstoleranz	Knoten werden nur bei Abstandstests verbunden, wenn die Höhen der Knoten innerhalb des Werts Höhe – Übereinstimmungstoleranz liegen.
Objekttypen einschließen	Vorgabemäßig wird die Umgebungsinferenz nur auf Basisrohre angewendet. Inferenzen können auch auf Hydrantenknoten angewendet werden, indem Sie das Kontrollkästchen Hydrant im Abschnitt Objekttypen einschließen der Regelparameter aktivieren. Wenn die Knotenzusammenführung zwischen einem Basisknoten und einem Hydrantenknoten stattfindet, wird der resultierende zusammengeführte Knoten zu einem Hydrantenknoten.
Attribute anpassen	Aktivieren Sie die Optionen im Abschnitt Attribute anpassen, um das Verbinden von Rohren mit Rohren mit demselben Jahr und/oder Material einzuschränken.

Knoten zusammenführen (Inline-Umgebung)

Die Regel Knoten zusammenführen (Inline-Umgebung) wird für die Suche nach Knotenpaaren verwendet, die innerhalb eines benutzerdefinierten Suchradius mit einer Verbindung verknüpft sind. Wenn die gefundenen Knoten/Verbindungen den definierten Parametern entsprechen, werden die Knoten zusammengeführt und somit die verknüpften Verbindungen verbunden.

Anmerkung:

Die Bedarfszuweisung zu Knoten kann beim Zusammenführen von Knoten verloren gehen. Die Inferenzfunktion ist für die Verwendung in der Datenbereinigungsphase vorgesehen. Daher ist nicht zu erwarten, dass eine Bedarfszuweisung vor der Verwendung der Inferenz stattgefunden hat.

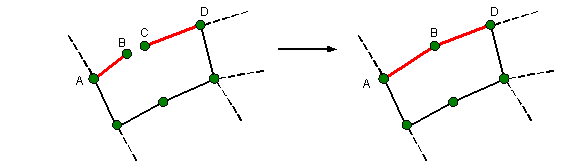

Beispiel für Knoten zusammenführen (Inline-Umgebung)

Damit die Zusammenführung stattfinden kann, müssen zusätzlich zu den im Inferenz-Editor angegebenen Parametern die folgenden Regeln eingehalten werden:

1. Im Suchradius wurde nur ein Knoten gefunden, der nur mit einem Rohr verbunden ist.
2. Das zu verbindende Rohr muss mit zwei Knoten verbunden sein.
3. Das zu verbindende Rohr muss einen Lagerunterschied von mehr als 45° aufweisen.

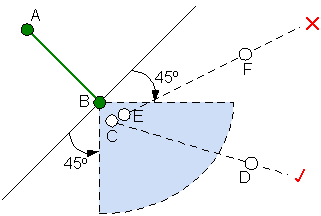

Beim Ausführen der Regel Knoten zusammenführen (Inline-Umgebung) für Knoten B: Wenn Knoten C gefunden wird, wird die Zusammenführung durchgeführt, da der Lagerunterschied zwischen den Rohren A-B und den Rohren C-D innerhalb des zulässigen Grenzwerts liegt. Wenn Knoten E gefunden wird, wird die Zusammenführung nicht durchgeführt, da der Lagerunterschied zwischen den Rohren A-B und den Rohren E-F außerhalb des zulässigen Grenzwerts liegt.

Knoten an Rohren fangen

Die Regel Knoten an Rohren fangen wird für die Suche nach Knoten verwendet, die innerhalb eines benutzerdefinierten Suchradius einer anderen Verbindung mit einer Verbindung verknüpft sind. Wenn benutzerdefinierte Parameter erfüllt sind, wird der Knoten automatisch in die Verbindung innerhalb des Suchradius eingefügt, wodurch ein Knotenpunkt erstellt wird (Beispiel 1).

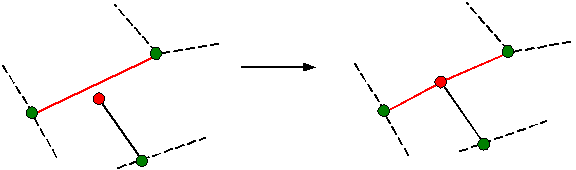

Knoten an Rohren fangen: Beispiel 1

Wenn sich ein Knoten innerhalb des Suchradius des Knotens befindet, der mit einer Verbindung verknüpft ist, und die Höhentoleranz eingehalten wird, werden die Knoten zu einem Knotenpunkt zusammengeführt (Beispiel 2).

Anmerkung:

Der für die Regel Knoten an Rohren fangen definierte Wert Höhe – Übereinstimmungstoleranz gilt nur, wenn sich ein Knoten innerhalb des Suchradius befindet.

Anmerkung:

Die Bedarfszuweisung zu Knoten kann beim Zusammenführen von Knoten verloren gehen. Die Inferenzfunktion ist für die Verwendung in der Datenbereinigungsphase vorgesehen. Daher ist nicht zu erwarten, dass eine Bedarfszuweisung vor der Verwendung der Inferenz stattgefunden hat.

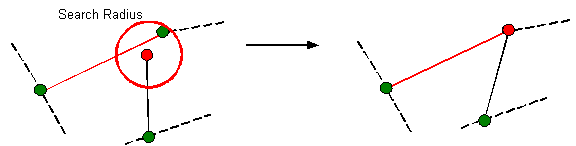

Knoten an Rohren fangen: Beispiel 2

Tipp:

Um jedes Vorkommen eines Knotens innerhalb des Suchradius eines Rohrs vor dem Erstellen von Knotenpunkten zu identifizieren und zu analysieren, sollte das Werkzeug Umgebungs-Trace verwendet werden.

Knoten zusammenführen (Umgebung)

Die Regel Knoten zusammenführen (Umgebung) wird verwendet, um nach Knoten zu suchen, die in geringem Abstand zueinander mit einer Verbindung verknüpft sind, und führt diese zu einem einzelnen Knoten zusammen.

InfoWorks sucht innerhalb eines benutzerdefinierten Suchradius nach Knoten. Wenn die ermittelten Knoten innerhalb der benutzerdefinierten Durchmesser- und Höhentoleranz liegen, werden die Knoten zu einem einzelnen Knoten zusammengefasst.

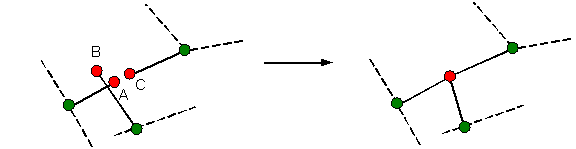

Beispiel für Knoten zusammenführen (Umgebung)

Anmerkung:

Nur Knoten, die mit Verbindungen verknüpft sind, werden zusammengeführt. Verwenden Sie die Funktion Konnektivitätsortung, um verwaiste Knoten für weitere Prüfungen zu ermitteln.

Anmerkung:

Die Bedarfszuweisung zu Knoten kann beim Zusammenführen von Knoten verloren gehen. Die Inferenzfunktion ist für die Verwendung in der Datenbereinigungsphase vorgesehen. Daher ist nicht zu erwarten, dass eine Bedarfszuweisung vor der Verwendung der Inferenz stattgefunden hat.
