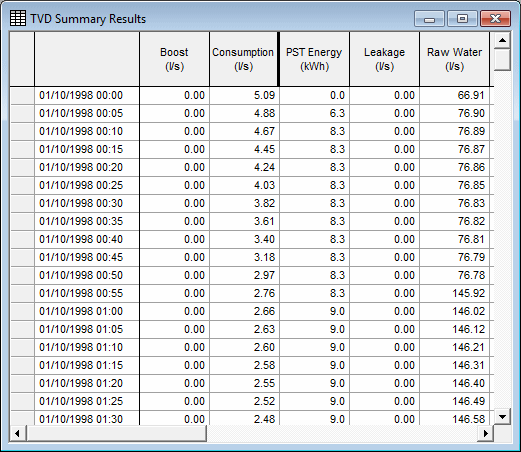

Dieses Raster enthält eine Zusammenfassung der Gesamtwerte pro Zeitschritt im Modell.
Das Raster wird angezeigt, wenn eine Simulation in einem GeoPlan im aktuell aktiven Fenster geöffnet ist, indem Ergebnisse
Rasterberichte TVD-Zusammenfassungsraster ausgewählt wird.
| Element | Beschreibung |
|---|---|
| Ergebnisspalten für TVD-Zusammenfassung |
Boost: Gesamtvolumenstrom durch Pumpstationen, für die die Systemrolle auf BOOSTER festgelegt ist. Dieser Parameter wird auf der Seite Pumpensteuerung des Eigenschaftenblatts der Pumpstation oder in der Tabellenansicht Pumpstation des Verbindungsrasters festgelegt. Verbrauch: Gesamtverbrauch. Gesamtbedarf*, der an Knoten im Knotenbedarfsraster auf der Seite Knotenbedarf definiert ist.*Bedarfsprofile mit deaktivierter Option Undichtigkeit im Bedarfsdiagramm-Editor. Kosten: Kosten der gesamten verbrauchten Energie Energie: Insgesamt verbrauchte Energie (an Pumpstationen) Undichtigkeit: Gesamtverluste des Systems aufgrund von Undichtigkeiten. Diese Gesamtverluste setzen sich zusammen aus der Gesamtundichtigkeit*, die an Knoten im Knotenbedarfsraster definiert ist, und dem Undichtigkeitsverlust, die beide auf der Seite Knotenbedarf definiert sind.
*Bedarfsprofile mit aktivierter Option Undichtigkeit im Bedarfsdiagramm-Editor. Quellen: Gesamtvolumenstrom durch Pumpstationen, für die die Systemrolle SOURCE festgelegt ist. Dieser Parameter wird auf der Seite Pumpensteuerung des Eigenschaftenblatts der Pumpstation oder in der Tabellenansicht Pumpstation des Verbindungsrasters festgelegt. Gesamtbedarf: Gesamtbedarf aus dem Modell. Dies ist die Summe aus Verbrauch, Ausgehende Übertragung, Außergewöhnlicher Bedarf, Undichtigkeit und Hydrant – Volumenstrom. Außergewöhnlicher Bedarf: Gesamtbedarf an Knoten; auf der Seite Außergewöhnliches Volumenstrom-Profil als außergewöhnlicher Volumenstrom definiert. Eingehende Übertragung: Gesamtvolumenstrom in das System über Übertragungsknoten (Volumenstromfaktor = 1) Ausgehende Übertragung: Gesamtvolumenstrom aus dem System über Übertragungsknoten (Volumenstromfaktor = -1) |
| Kontextmenü |
Kopieren: Kopiert den/die Wert(e) der ausgewählten Zelle(n) in die Zwischenablage. Es können mehrere Zellen/Zeilen/Spalten gleichzeitig kopiert werden. Spalten fixieren: Verfügbar in den Spaltenüberschriften, wenn eine oder mehrere Spalten ausgewählt sind. Verschiebt die Spalten auf die linke Seite des Rasters und markiert sie mit einer fettgedruckten Linie. Wenn Sie einen seitlichen Bildlauf für die Spalten durchführen, werden diese fixierten Spalten nicht verschoben.
Fixierung aller Spalten aufheben: Verfügbar für die Spaltenüberschriften, wenn Spalten zuvor gesperrt wurden. Hebt die Fixierung aller Spalten auf. Verschiedene Sortieroptionen: Sortiert Daten in einer einzelnen Spalte oder in ausgewählten Zeilen/Spalten. |
| Spaltenreihenfolge | Spalten können neu angeordnet werden, indem Sie auf die Spaltenüberschrift klicken und die Spalte an die gewünschte Position im Raster ziehen. |
