Acerca de la interoperabilidad de Inventor y Fusion

Compartir archivos de Inventor y Fusion.

Novedades: 2022, 2023

Nota: El cliente web de Fusion almacena los datos a los que se accede mediante Fusion. Los archivos se pueden abrir desde un cliente web de Fusion del que sea propietario o al que le hayan invitado a participar como miembro del proyecto. Si no es suscriptor, puede acceder a la siguiente función si se le ha invitado a que participe en un proyecto de cliente web de Fusion como miembro del proyecto.

• Se necesita una cuenta de cliente web de Fusion para compartir archivos de pieza de Inventor con Fusion. Se le pedirá que elija un web client y un proyecto cuando envíe un archivo a Fusion.
• La ubicación del proyecto del cliente web de Fusion es donde se almacenan los archivos de pieza de Inventor. Después de cargar un archivo, puede verlo en el cliente web de Fusion o abrirlo en Fusion si está instalado.
• El cliente web de Fusion requiere acceso a Internet.

Enviar piezas y ensamblajes de Inventor a Fusion

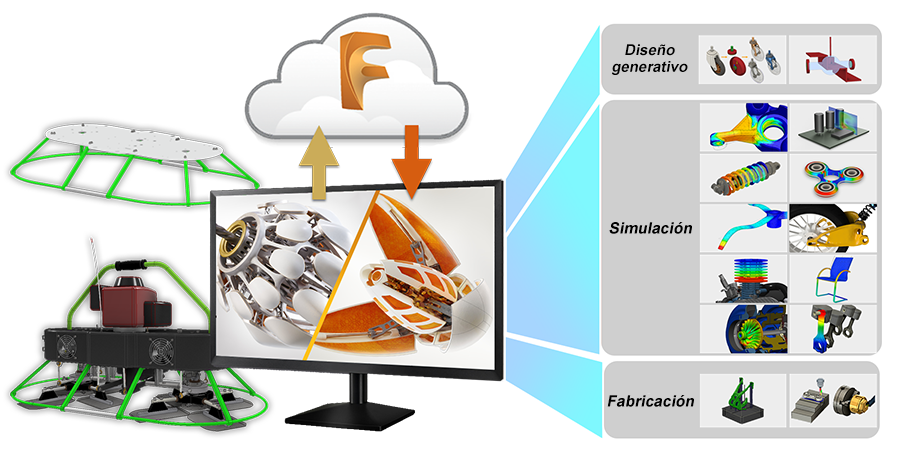

Estos comandos de Fusion aceleran el proceso de obtención de datos en Fusion para su uso en diversos estudios, simulaciones o configuraciones de trabajo. Desktop Connector no se utiliza para este flujo de trabajo.

Al activar un comando de Fusion en la ficha Fusion, la interoperabilidad de Fusion muestra una página de introducción. La página explica la finalidad y los requisitos del comando seleccionado y, cuando está disponible, vincula a ejemplos.

Nota: Los comandos de Fusion se desactivan durante la edición in situ.

Al hacer clic en Continuar, se accede al panel de datos, donde puede especificar piezas, así como al cliente web de Fusion y la ubicación de los datos. Cuando tenga todo listo, haga clic en Cargar y los datos de Inventor se transferirán al cliente web de Fusion. En el cliente web de Fusion aparece un archivo IPT. El archivo F3D se genera cuando se abre el archivo IPT en Fusion.

Para los datos cargados, puede:

• Ver los datos en un explorador web
• Abra los datos en Fusion, en el espacio de trabajo adecuado, y prepárese para definir el estudio o el proceso

Flujo de trabajo de AnyCAD

Utilice un flujo de trabajo de AnyCAD para abrir archivos de Fusion en Inventor, o piezas y ensamblajes de Inventor en Fusion.

Para utilizar un flujo de trabajo de AnyCAD para abrir archivos de Fusion en Inventor, o piezas y ensamblajes de Inventor en Fusion, se requiere lo siguiente:

• Una cuenta de cliente web de Fusion. El cliente web de Fusion es el lugar donde se almacenan los archivos de Fusion (.fusiondesign) o de Inventor para que se puedan compartir.
  Nota: Los archivos se pueden abrir desde un cliente web de Fusion del que sea propietario o al que le hayan invitado a participar como miembro del proyecto.

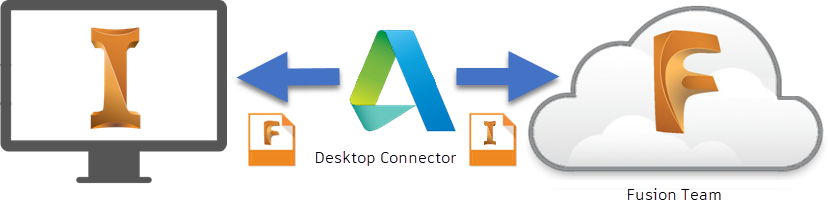

• Desktop Connector debe estar instalado localmente en el equipo. Desktop Connector crea una unidad local de Fusion en el equipo que proporciona acceso a los archivos .fusiondesign, .iam y .ipt en el proyecto del cliente web de Fusion.



• Suscripción a uno de los siguientes productos: Fusion, Collection de diseño de productos y fabricación o Product Design Suite.

Para obtener más información, consulte Procedimiento para importar archivos de Fusion como modelo de referencia de AnyCAD.
