Programador de descarga: página Criterios e hidrantes

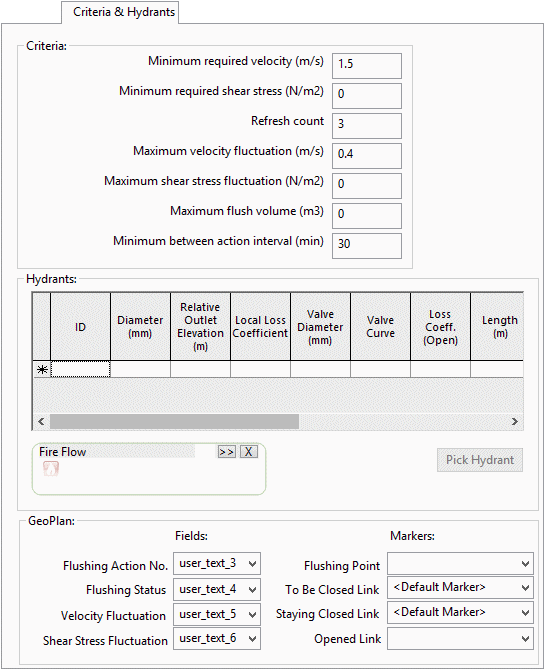

El cuadro de diálogo se divide en tres secciones:

• Criterios: especifica los criterios que se utilizarán para evaluar la eficacia de las acciones de descarga
• Hidrantes: define las características del hidrante de los puntos de descarga
• GeoPlan: establece los controles para la visualización de las acciones de programación de descarga en la ventana de GeoPlan

La página se abre al hacer clic en la ficha Criterios e hidrantes en el Programador de descarga.

Sección de criterios

Esta sección se utiliza para:

• especificar los criterios que se utilizarán para evaluar la eficacia de las acciones de descarga
• aplicar un límite al agua utilizada en la descarga
• calcular y comprobar los tiempos de acción en la programación de descarga

Criterios	Descripción	Valor por defecto
Velocidad mínima requerida	Velocidad mínima requerida en las tuberías que se van a descargar.	1,5 m/s
Tensión cortante mínima requerida	Tensión cortante mínima requerida en las tuberías que se van a descargar. El valor 0 significa que no se realizará ninguna comprobación.	0
Recuento de renovación	El número de veces que se debe renovar el agua de una tubería que se descarga.	3
Fluctuación de velocidad máxima	Fluctuación máxima de velocidad en tuberías que aún no se han descargado y que no se están descargando.	0,4 m/s
Fluctuación máxima de la tensión cortante	Fluctuación máxima de la tensión cortante en tuberías que aún no se han descargado y que no se están descargando.	0
Volumen de descarga máximo	Volumen máximo de agua a utilizar por acción de descarga. El valor 0 significa que no se realizará ninguna comprobación.	0
Mínimo entre el intervalo de acción	Intervalo de tiempo mínimo entre el final de una acción de descarga y el inicio de la siguiente.	30 minutos

Sección de hidrantes

Esta sección se utiliza para definir las características del punto de descarga.

Cada fila de la tabla de hidrantes define un tipo de hidrante que se puede asignar a un punto de descarga en la sección Acción seleccionada de la página Programación.

Elemento	Descripción
Columnas de tabla	ID Identificador de tipo de hidrante. Diámetro Diámetro interior del ajuste de hidrante. Elevación de salida relativa Elevación de la salida de hidrante que se utilizará en el cálculo de caudal RELATIVA a la elevación del nodo. Coeficiente de pérdida local Coeficiente de pérdida menor de la rama. Coeficiente de pérdida de altura piezométrica debido al cambio de dirección del caudal y al cambio de diámetro. Diámetro de válvula Diámetro de la válvula del hidrante cuando está completamente abierta. Curva de la válvula El nombre de la curva de la válvula del hidrante. Si hay una red abierta, se puede seleccionar una curva de válvula de la red activa en una lista desplegable. Consulte el tema Válvula para obtener más información sobre los tipos de válvulas. Coef. de pérdida (abierto) Coeficiente de pérdida de altura piezométrica local cuando la válvula del hidrante está abierta. Longitud Longitud de la tubería asociada con el hidrante. Valor por defecto = 0 Tipo de fricción Fórmula utilizada para los cálculos de rugosidad. Pueden ser Darcy Weisbach, Hazen Williams o Colebrook White. Consulte Información de cálculo de tuberías. CW: k HW: c DW: f Rugosidad de la tubería asociada con el hidrante
Caudal de incendios	Para definir un tipo de hidrante basado en datos de caudal de incendios. Un objeto Datos de caudal de incendios arrastrado hasta aquí se utilizará para rellenar las características del hidrante. Nota: La tabla Hidrantes contiene atributos opcionales adicionales (para longitud, tipo de fricción y rugosidad) que no están definidos para objetos de datos de caudal de incendios.
Seleccionar hidrante	Para definir un tipo de hidrante basado en un objeto de hidrante en GeoPlan. Al hacer clic en el botón y, a continuación, seleccionar un hidrante en GeoPlan, se rellenarán las características del hidrante a partir de los datos del nodo del hidrante. Nota: La tabla Hidrantes contiene atributos opcionales adicionales (para longitud, tipo de fricción y rugosidad) que no están definidos para nodos de hidrantes.

Sección GeoPlan

Los parámetros de esta sección afectan a la visualización de las acciones de programación de descarga en la ventana de GeoPlan. Los controles de visualización se aplican cuando se selecciona una sola acción en la página Programación.

Los temáticos y las etiquetas de GeoPlan se pueden utilizar para mostrar gráficamente el estado de descarga y la fluctuación de velocidad.

Campo	Descripción	Valor por defecto
Campo N.º de acción de descarga	El campo Texto de usuario seleccionado se utilizará para mostrar el número de acción de los objetos de tubería.	-
Campo Estado de descarga	El campo Texto de usuario seleccionado se utilizará para mostrar el valor del estado de descarga de los objetos de tubería. El valor de estado de descarga se puede establecer en: Sin descargar En descarga Descargados	user_text_4
Campo Fluctuación de velocidad	El campo Texto de usuario seleccionado se utilizará para mostrar el valor de fluctuación de velocidad de los objetos de tubería. El campo estará en blanco si no se supera el criterio de fluctuación de velocidad antes de descargar la tubería. Si hay un problema de fluctuación de velocidad en la tubería, se mostrará la cantidad de fluctuación de velocidad, el número de acción en el que se produjo por primera vez y el número de acción en el que se descargó la tubería.	user_text_5
Marcador de punto de descarga	El símbolo definido para el tipo de datos espaciales seleccionado se utilizará para marcar los nodos definidos como puntos de descarga en la acción seleccionada.	-
Marcador de vínculo para cerrar	El símbolo definido para el tipo de datos espaciales seleccionado se utilizará para marcar los vínculos definidos y cerrarlos en la acción seleccionada.	<Marcador por defecto>
Marcador de vínculo Permanecer cerrado	El símbolo definido para el tipo de datos espaciales seleccionado se utilizará para marcar vínculos cerrados en una acción anterior que permanecerán cerrados durante la acción seleccionada.	-
Marcador de vínculo abierto	El símbolo definido para el tipo de datos espaciales seleccionado se utilizará para marcar los vínculos definidos como abiertos en la acción seleccionada.	-
