Planificateur de purge – Page Paramètres et bornes d’incendie

Cette page est divisée en trois sections :

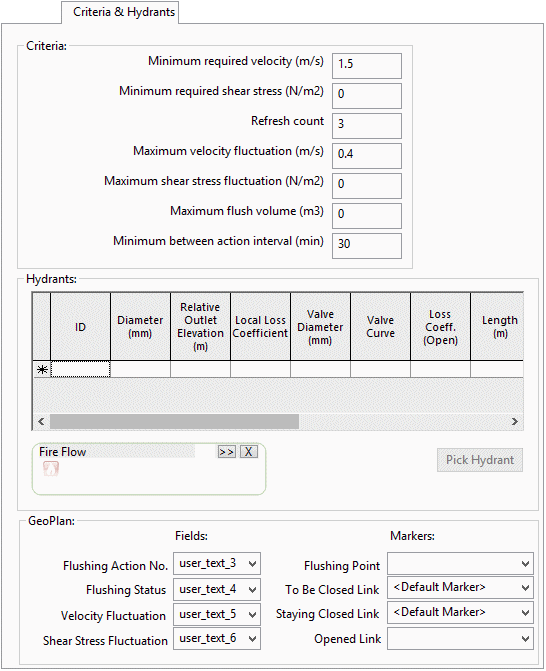

Pour ouvrir la page, cliquez sur l’onglet Paramètres et bornes d’incendie du planificateur de purge.

Section Critères

Cette section permet :

Critères Description Valeur par défaut

Vitesse minimale requise

Vitesse minimale requise dans les canalisations à purger.

1,5 m/s

Contrainte de cisaillement minimale requise

Contrainte de cisaillement minimale requise dans les canalisations à purger.

La valeur 0 signifie qu’aucune vérification n’est effectuée.

0

Actualiser le nombre

Nombre de fois où l’eau d’une canalisation purgée doit être renouvelée.

3

Fluctuation maximale de la vitesse

Fluctuation maximale de la vitesse dans les canalisations qui n’ont pas encore été purgées et qui ne le sont pas dans le cadre de l’action de purge en cours.

0,4 m/s

Fluctuation maximale de la contrainte de cisaillement Fluctuation maximale de la contrainte de cisaillement dans les canalisations qui n’ont pas encore été purgées et qui ne le sont pas dans le cadre de l’action de purge en cours. 0

Volume maximal de purge

Volume maximal d’eau à utiliser par action de purge.

La valeur 0 signifie qu’aucune vérification n’est effectuée.

0

Intervalle minimum entre les actions

Intervalle minimum entre la fin d’une action de purge et le début de la suivante.

30 min

Section Bornes d’incendie

Cette section permet de définir les caractéristiques des points de purge.

Chaque ligne du tableau des bornes d’incendie définit un type de borne d’incendie qui peut ensuite être affecté à un point de purge dans la section Action sélectionnée de la page Planification.

Élément Description
Colonnes de tableau

ID

Identifiant du type de borne d’incendie.

Diamètre

Diamètre interne du raccord de la borne d’incendie.

Altitude relative de sortie

Altitude de la sortie de la borne d’incendie à utiliser dans le calcul du débit par rapport à l’altitude du nœud.

Coefficient de perte de charge locale

Coefficient de perte minime de la branche. Coefficient de perte de charge dû à un changement de direction du débit et à un changement de diamètre.

Diamètre de la vanne

Diamètre de la vanne de la borne d’incendie lorsqu’elle est complètement ouverte.

Courbe de vanne

Nom de la courbe de vanne de la borne d’incendie.

Si un réseau est ouvert, une courbe de vanne du réseau actuel peut être sélectionnée dans une liste déroulante.

Pour en savoir plus sur les types de vannes, voir la rubrique Vanne.

Coeff. de perte (vanne ouverte)

Coefficient de perte de charge locale lorsque la vanne de la borne d’incendie est ouverte.

Longueur

Longueur de la canalisation associée à la borne d’incendie.

Valeur par défaut = 0.

Type de frottement

Formule utilisée pour calculer la rugosité (Darcy Weisbach, Hazen Williams ou Colebrook White). Voir la rubrique Informations sur le calcul de canalisation.

CW - k

HW - c

OD - f

Rugosité de la canalisation associée à la borne d’incendie.

Débit incendie

Permet de définir un type de borne d’incendie en fonction des données de débit incendie.

Un objet Données de débit incendie déplacé ici permet de renseigner les caractéristiques de la borne d’incendie.

Remarque : le tableau Bornes d’incendie contient des attributs facultatifs supplémentaires (pour la longueur, le type de frottement et la rugosité) qui ne sont pas définis pour les objets Données de débit incendie.

Choisir une borne d’incendie

Permet de définir un type de borne d’incendie basé sur un objet Borne d’incendie dans le GeoPlan.

Le fait de cliquer sur le bouton, puis de sélectionner une borne d’incendie dans le GeoPlan permet de renseigner les caractéristiques de la borne d’incendie à partir des données du nœud de borne d’incendie.

Remarque : le tableau Bornes d’incendie contient des attributs facultatifs supplémentaires (pour la longueur, le type de frottement et la rugosité) qui ne sont pas définis pour les nœuds de borne d’incendie.

Section GeoPlan

Les paramètres de cette section définissent l’affichage des actions du programme de purge dans la fenêtre GeoPlan. Les contrôles d’affichage s’appliquent lorsqu’une seule action est sélectionnée sur la page Planification.

Les thèmes et les étiquettes du GeoPlan permettent de représenter graphiquement le statut de purge et les fluctuations de la vitesse.

Champ Description Valeur par défaut

Champ N° action de purge

Le champ Texte utilisateur sélectionné permet d’afficher le numéro de l’action pour les objets Canalisation.

-

Champ Statut de la purge

Le champ Texte utilisateur sélectionné permet d’afficher la valeur du statut de la purge des objets Canalisation.

La valeur du statut de la purge peut être définie sur :

  • Non purgé
  • En cours de purge
  • Purgé

user_text_4

Champ Fluctuation de vitesse

Le champ Texte utilisateur sélectionné permet d’afficher la valeur de fluctuation de vitesse des objets Canalisation.

Le champ est vide si le critère de fluctuation de vitesse n’est pas dépassé avant que la canalisation ne soit purgée. Si un problème de fluctuation de vitesse est détecté dans la canalisation, l’amplitude de la fluctuation de vitesse, le numéro de l’action à l’origine de cette fluctuation et le numéro de l’action lors de laquelle la canalisation a été purgée s’affichent.

user_text_5

Marqueur de point de purge

Le symbole défini pour le type de données spatiales sélectionné permet de marquer les nœuds définis comme points de purge pour l’action sélectionnée.

-

Marqueur Lien à fermer

Le symbole défini pour le type de données spatiales sélectionné permet de marquer les liens définis comme devant être fermés pour l’action sélectionnée.

<Marqueur par défaut>

Marqueur Lien restant fermé

Le symbole défini pour le type de données spatiales sélectionné permet de marquer les liens fermés lors d’une action précédente et qui resteront fermés pour l’action sélectionnée.

-

Marqueur Lien ouvert

Le symbole défini pour le type de données spatiales sélectionné permet de marquer les liens définis comme ouverts pour l’action sélectionnée.

-
