Vue Script CPU global

La vue Script CPU global permet d’afficher et de modifier le script CPU global d’un jeu de données de contrôle.

Pour afficher cette vue, procédez d’une des façons suivantes :

• Sélectionnez Contrôle > Script CPU global dans le menu Réseau lorsqu’un réseau auquel un contrôle est associé correspond à la fenêtre active.
• Accédez à la page Script CPU de la feuille de propriétés d’une station de pompage ou d’une vanne à laquelle un contrôle a été ajouté.

Pour en savoir plus sur les scripts CPU, voir la rubrique Scripts CPU.

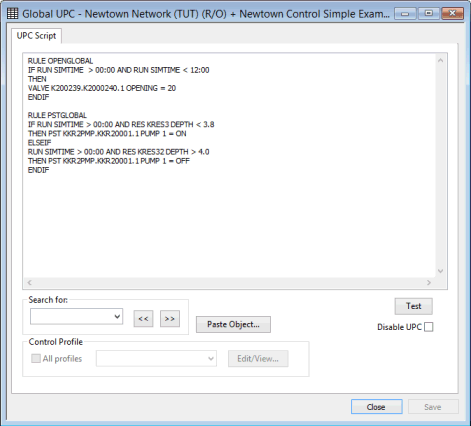

Afficher l’image

Champ	Description
Zone de texte Script CPU global	Entrez un script CPU décrivant les contrôles logiques de l’objet réseau actuel dans cette zone de texte.
Bouton Test	Permet de valider le script CPU global. La page Diagnostics de script CPU s’affiche. Les informations relatives aux erreurs détectées dans le script s’affichent sur cette page.
Zone d’édition et boutons Recherche de texte	Entrez un terme de recherche dans le champ d’édition Recherche de texte et utilisez les boutons pour effectuer une recherche en avant et en arrière dans le script CPU. Le champ Recherche de texte mémorise les dix derniers termes de recherche entrés.
Bouton Coller l’objet	Cliquez sur le bouton Coller l’objet pour sélectionner un objet réseau et un attribut à coller dans le script CPU, à l’emplacement du curseur. Cliquez sur le bouton Coller l’objet pour afficher la boîte de dialogue Rechercher des objets réseau. Dans la boîte de dialogue Rechercher des objets réseau, sélectionnez l’objet à coller, puis cliquez sur le bouton Sélectionner et rechercher. La boîte de dialogue Coller l’objet s’affiche. Dans la boîte de dialogue Coller l’objet, sélectionnez un attribut dans la liste déroulante Ajouter un attribut: pour l’ajouter au texte à coller. Cliquez sur OK pour ajouter le texte figurant dans la zone Texte à coller dans le script CPU: au script CPU actuel, à l’emplacement du curseur.
Case à cocher Désactiver CPU	Par défaut, le paramètre de la case Désactiver CPU n’est pas coché. Cochez la case Désactiver CPU pour ignorer les contrôles définis dans le script CPU global au cours d’une simulation.
Profil de contrôle	Affiche la feuille de propriétés Profil de contrôle d’une vanne ou d’une pompe. Celle-ci peut ensuite être modifiée si nécessaire. Par défaut, la case Tous les profils est cochée afin d’inclure dans la liste déroulante tous les profils de contrôle définis pour le réseau actuel. Décochez la case pour limiter la liste aux seuls profils inclus dans le script CPU actuel. Sélectionnez le nom requis pour le profil de contrôle dans la liste déroulante, puis cliquez sur le bouton Modifier/Afficher afin d’afficher la feuille de propriétés du profil sélectionné.
