構成は、建物モデルの主要な建物ブロック(または基本図面ファイル)です。構成は、建物コア、アパート、床全体など、建物の 1 つの固有部分を表します。
プロジェクト内のレベルと分割に構成を割り当てます。たとえば、「内部間仕切り—1 階/南ウィング」という名前の建築構成を、その建物の第 1 レベルおよび南ウィング分割に割り当てることができます。また、「フレーム—1 階/南ウィング」という構造構成を、別の目的で第 1 レベルおよび南ウィング分割に割り当てることもできます。構成は、1 つのレベルを越えて、カーテン ウォールなどのオブジェクトの要件まで広げることができます。

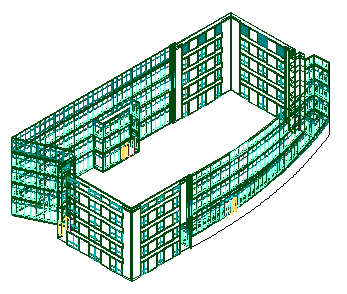

スパン構成のカーテン ウォールの 3D ビュー
構成ファイル
構成は、図面(DWG)ファイルの 1 つです。プロジェクトに関連しない図面ファイルとは異なり、同名の XML ファイルが作成されます。これらの XML ファイルには、構成をプロジェクトに接続するための情報が含まれます。
構成をレベルにコピーする
複数階の建物では、各レベルの平面図が同じ場合があります。このような場合、1 つのレベルの構成を作成し、それを他のレベルに 1 度にコピーできます。
既存の図面を構成に変換する
既存の図面ファイルをプロジェクト内の構成に変換できます。ソース図面の移動またはコピー先のサブカテゴリを指定します。
既存の図面ファイルから構成への変換は、次のように行われます。
- 図面ファイルが、指定したプロジェクト カテゴリにリンクを介して移動、コピー、または接続されます。
- レベルと分割を構成に割り当てます。
- 必要に応じて、構成に別の名前を付けたり、説明を追加したりできます。
構成とビュー
構成は、プロジェクトのビューを作成するために使用します。次の構成を表示する、「1 階」という名前のビューを作成できます。
- 内部間仕切り-1 階/南ウィング
- フレーム-1 階/南ウィング
- 天井-1 階/南ウィング
- スパン前面カーテン ウォール
このビューは、1 階の南ウィングの全オブジェクトを含みます。ビューのプロパティを識別するときは、ビューに含める構成を選択します。構成は、ビューから追加または削除することができます。

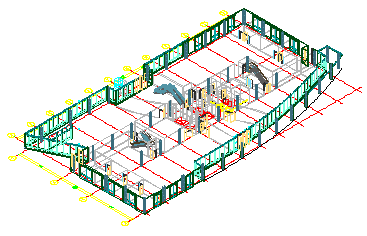

建物の 1 階の 3D ビュー
