Vídeos: Documentar e apresentar o projeto

Crie, anote e efetue o ajuste fino na documentação do projeto para comunicar a intenção do projeto aos membros da equipe, consultores, clientes e empreiteiros.

Vistas de projeto, tabelas, fases do projeto

Vídeo: Criar uma subjacência

Crie uma subjacência para uma vista para fazer referência à geometria de outras vistas de planta do modelo.

Vídeo: Usar a faixa da vista

Ajuste os planos da faixa da vista para exibir apropriadamente elementos em um modelo.

Vídeo: Criar vistas de elevação

Crie uma vista de elevação do modelo de construção.

Vídeo: Criar vistas do modelo

As ferramentas de corte e de chamada de detalhe criam vistas adicionais do modelo para detalhamento.

Vídeo: Trabalhar com níveis em vistas 3D

Consulte os níveis ao trabalhar em uma vista 3D e ajuste as extremidades do nível na vista conforme necessário.

Vídeo: Criar uma vista em perspectiva

Vídeo: Ajustar uma vista em perspectiva

Ajuste uma vista em perspectiva após ela ter sido criada usando um dos três métodos: manipulação direta, uso do SteeringWheel ou uso do modo de sobrevoo.

Vídeo: Trabalhar em uma vista em perspectiva

Ao trabalhar em uma vista 3D ortogonal ou uma vista em perspectiva, você pode adicionar e modificar os elementos de construção para desenvolver e efetuar o ajuste fino do projeto.

Vídeo: Trabalhar com vistas em perspectiva não recortadas

Desfaça o recorte de uma vista em perspectiva para trabalhar com mais facilidade com o modelo em uma vista.

Vídeo: Usar a caixa de corte

Aplique uma caixa de corte para limitar a geometria mostrada em uma vista.

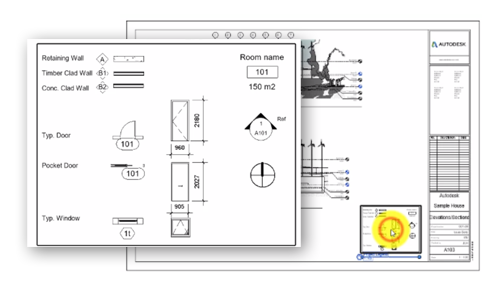

Vídeo: Criar uma vista de legenda

Comunique as convenções de gráficos em um modelo ao criar uma vista de legenda.

Vídeo: Organizar e gerenciar vistas

Organize as vistas de modelos abertos em um ou em múltiplos monitores para simplificar e suportar seu trabalho.

Vídeo: Usar o SteeringWheels para criar um percurso virtual

Navegue no modelo em tempo real com o SteeringWheels.

Vídeo: Trocar vistas em uma folha

Troque uma vista inserida em uma folha por outra vista não colocada no modelo.

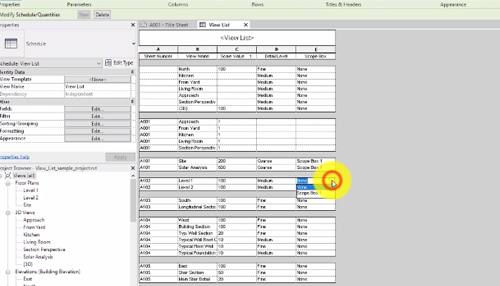

Vídeo: Criar uma lista de vistas

Crie uma lista de vistas para verificaras configurações das vistas de seu modelo.

Vídeo: Criar tipos de vista

Crie um Tipo de vista e atribua um modelo a novas vistas criadas usando o tipo.

Vídeo: Controlar a visibilidade e a exibição gráfica

Controle a forma pela qual os elementos são exibidos em um modelo usando estilos de objeto e sobreposições de visibilidade e de gráficos.

Vídeo: Recortar uma vista

Use as regiões de recorte para controlar os elementos visíveis em uma vista.

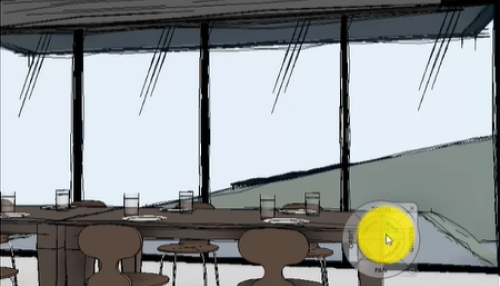

Vídeo: Linhas de croqui

Use linhas de croqui para dar ao seu trabalho uma aparência desenhada à mão.

Vídeo: Simulação de profundidade

Crie o efeito de profundidade fazendo com que os objetos mesclem com a cor do plano de fundo com o aumento da distância do visualizador.

Vídeo: Controlar as linhas ocultas

Use a ferramenta Mostrar linhas ocultas e visualize os parâmetros para controlar as linhas ocultas nas vistas do modelo.

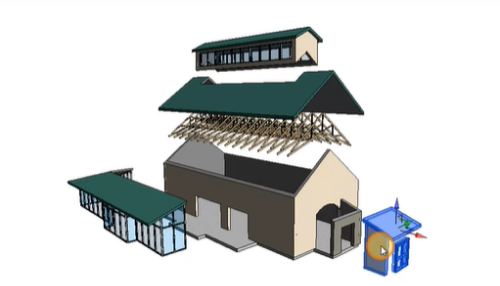

Vídeo: Trabalhar com vistas deslocadas

Use a ferramenta Deslocar elementos para representar modelos como diagramas de montagem explodidos.

Vídeo: Selecionar campos para uma tabela

Ao criar uma tabela, selecione os campos a serem incluídos usando a guia Campos da caixa de diálogo Propriedades da tabela.

Vídeo: Filtrar dados em uma tabela

Neste tutorial, você aprenderá como adicionar filtros aos campos nas tabelas do projeto.

Vídeo: Filtrar uma tabela por folha

Neste tutorial, você aprenderá a filtrar elementos em uma tabela com base nas vistas inseridas na mesma folha que a tabela.

Vídeo: Calcular totais em uma tabela

Ao criar uma tabela, calcule e exiba as quantidades e os custos totais dos elementos ou um custo total de todos os elementos.

Vídeo: Criar uma tabela de mobiliário com imagens

Ao criar uma tabela de mobiliário, inclua imagens ao associá-las a elementos do modelo usando as propriedades Tipo e Instância.

Vídeo: Criar uma tabela incorporada

Use tabelas incorporadas para exibir informações sobre os componentes em ambientes, espaços, sistemas de duto, sistemas de tubulação ou categorias de circuitos elétricos.

Vídeo: Combinar parâmetros em uma tabela

Ao criar ou modificar uma tabela, combine duas ou mais parâmetros em uma única célula da tabela usando a caixa de diálogo Propriedades da tabela.

Vídeo: Criar um bloco de notas

Adicione um bloco de notas (tabela de anotações) para criar folhas de notas numeradas genéricas em um modelo.

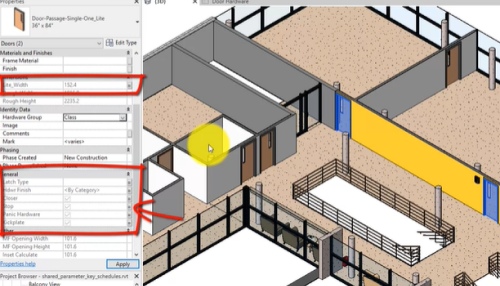

Vídeo: Usar parâmetros compartilhados em uma tabela de chaves.

Crie uma tabela de chaves para elementos usando parâmetros compartilhados.

Vídeo: Criar uma tabela de levantamento de material

Crie uma tabela personalizada que relata informações sobre tipos de materiais, quantidades e custos.

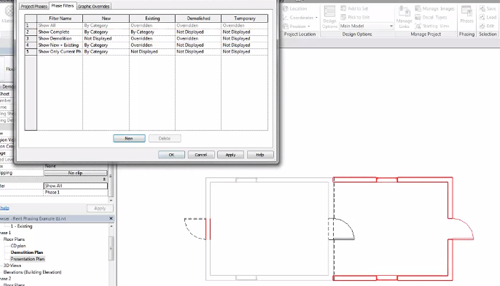

Vídeo: Filtros de fase

Os filtros de fase controlam a visibilidade dos elementos para comunicar as informações sobre cada fase de um projeto.

Vídeo: Status da fase

O status da fase controla a representação visual dos elementos do modelo em vistas.

Anotações, detalhamento, documentos de construção

Vídeo: Unidades alternativas de cota

Exiba unidades de cota alternativas configuráveis junto com as unidades principais.

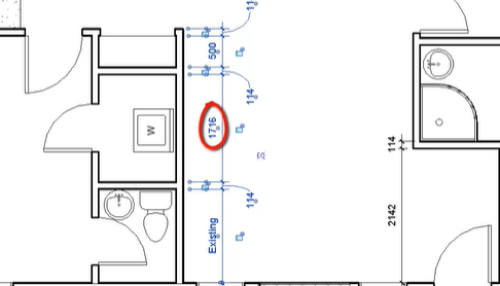

Vídeo: Alterar os valores de cota

Altere o valor de uma cota permanente movendo um elemento ou criando uma substituição.

Vídeo: Usar ferramentas de aprimoramento de texto

Formate o texto para que se adeque às suas necessidades ao anotar vistas e folhas.

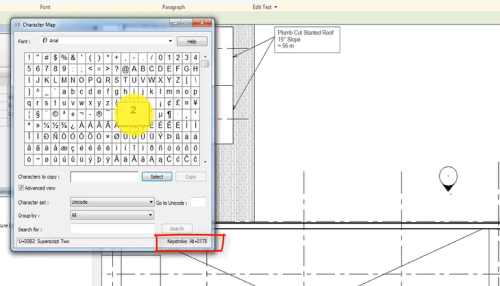

Vídeo: Adicionar caracteres especiais e símbolos às notas de texto

Use o menu Símbolos, o Mapa de Caracteres® do Windows® ou sequências de teclas para adicionar caracteres especiais às notas de texto.

Vídeo: Colocar e editar notas-chave de elemento

Anote as famílias de componentes de detalhe com parâmetros de notas-chave.

Vídeo: Editar um arquivo de texto de notas-chave

Explore a amostra de arquivo de texto de nota-chave e adicione uma entrada a uma categoria que seja necessária para seu modelo.

Vídeo: Personalizar as informações do identificador

Modifique o tipo de informações exibidas nos identificadores de elemento em um modelo.

Vídeo: Criar um detalhe repetitivo

Use a ferramenta Componente de detalhe repetitivo para criar e inserir instâncias de vários elementos em um modelo.

Vídeo: Criar um componente de detalhe com base na linha

Um componente de detalhe com base na linha permite selecionar um ponto inicial e final para um elemento de detalhe com base linear.

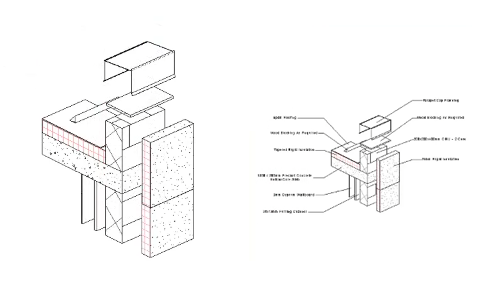

Vídeo: Criar um detalhe 3D

Apresente elementos em um modelo usando detalhes 3D.

Vídeo: Duplicar vistas

Crie duplicatas de vistas em seu modelo para apresentar tipos de informações diferentes.

Vídeo: Usar o arquivo RVT como uma biblioteca

Saiba como um arquivo pode ser usado para importar famílias do sistema e vistas de desenho 2D para um modelo.

Vídeo: Criar vistas de folha

Criar uma folha e adicionar e posicionar vistas na folha.

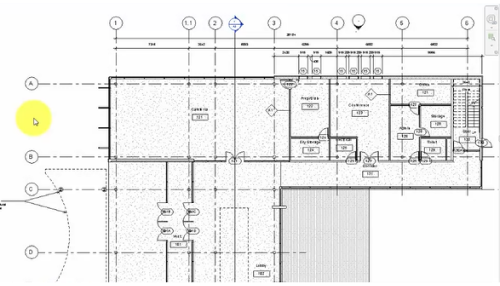

Vídeo: Utilizar eixos guia para alinhar vistas

Use os eixos guia para alinhar vistas no mesmo local de folha a folha.

Vídeo: Modificar vistas em uma folha

Vídeo: Criar um bloco de margens e carimbo personalizado

Utilize o editor de família para criar um layout de bloco de margens e carimbo personalizado com legendas e uma tabela de revisão.

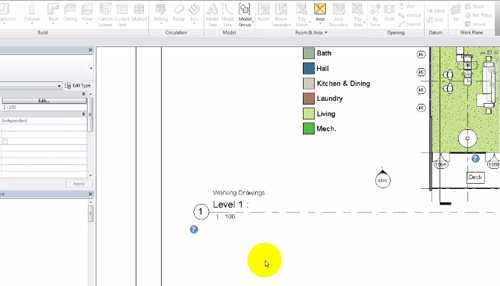

Vídeo: Personalizar os blocos de margens e carimbo da vista

Modifique os títulos e os parâmetros da vista para exibir as informações personalizadas do projeto.

Vídeo: Modificar o layout e o formato da tabela

Use a guia Modificar tabelas/quantidades para modificar a aparência de uma tabela e as informações que ela exibe.

Vídeo: Dividir uma tabela entre folhas
