Вкладка используется для назначения составных сечений стержней. Стержни с составными сечениями состоят из двух или более поясов, соединенных накладками и связями решетки. Такие сечения используются в стаканах колонн (С-сечения, I-сечения и уголки), а также как сечения стержней ферм (наиболее часто в виде набора уголков). Статический расчет для этих типов сечений выполняется так же, как для сплошных сечений. Характеристики рассчитываются на основе фактического сечения без планок и решетки.

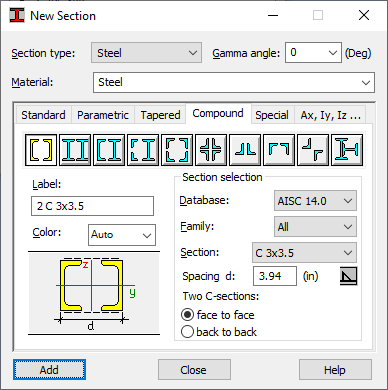

На экране появляется вкладка Составное сечение в диалоговом окне Новое сечение.
Нормативная проверка сопротивления стержня с составным сечением производится так же, как в случае сплошных сечений, при этом принимается во внимание эквивалентная жесткость в направлении связей. Эквивалентная жесткость учитывает влияние связей и гибкость отдельных поясов. Также необходимо проверять сопротивление отдельных накладок и связей.
Диалоговое окно используется для задания параметров составного сечения в соответствии с выбранным типом (типом и расположением поясов). Очень важно, чтобы метка сечения составного стержня содержала информацию о сечениях составляющих стержень поясов. Эта информация особенно важна при проектировании составных сечений. Данные о способе элементов связи поясов сохраняются в виде кодов параметров этих элементов; параметры связей поясов могут быть заданы в диалоговом окне диаграммы продольного изгиба. Это диалоговое окно открывается при определении типовых элементов стальных конструкций. При проектировании элемента с составным сечением пользователь должен осуществить три уровня проверки:
- проверка сопротивления сечения в целом;
- проверка сопротивления сечения пояса;
- проверка сопротивления накладок и решетки.
На вкладке Составные сечения можно задать следующие элементы:
- в верхней части диалогового окна имеются иконки, позволяющие выбрать тип составного сечения; Доступные следующие типы сечений: 2 C-сечения, 2 I-сечения, C-сечение и I-сечение, угол и C-сечение, 2 угла и 4 угла.
- «Метка»: присвоение метки (имени) сечению.
- «Цвет»: выбор цвета для изображения сечения.
- Поле Выбор сечения содержит параметры для настройки сечений поясов. Необходимо определить сечение поясов составного сечения, а также шаг между поясами сечений. (Единица измерения расстояния определяется так же, как единица измерения размеров сечения в Настройках). Если активирован значок
, то поле Шаг становится недоступным, а пояса составного стержня будут соединены между собой с помощью сварки (шаг = 0).
Если включена опция Два C-сечения, то имеется два возможных варианта расположения C-сечений друг относительно друга:
- расположение C-сечений стенка к стенке;
- расположение C-сечений лицом к лицу.
Аналогично, если включен параметр C-сечение и I-сечение, то C-сечение и I-сечение могут располагаться стенка к стенке или лицом к лицу по отношению друг к другу.
Если включена опция Два уголка, то уголки могут быть расположены друг относительно друга двумя способами:
- два уголка касаются короткими сторонами;
- два уголка касаются длинными сторонами.
Для избежания ошибок вычислений, возникающих из-за некорректного определения составного сечения, Robot осуществляет контроль корректности геометрии сечения. Выполняется проверка сечений составного сечения. Если возникает ошибка, Robot не позволяет сохранить составное сечение.
