Формы арматурных стержней

Формы арматурных стержней состоят из поперечной арматуры и прямых стержней, которым можно присвоить сопряжения и отгибы. Можно манипулировать каждым профилем для обеспечение потребностей в армировании в модели.

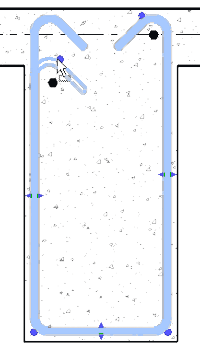

Гибкая геометрия арматурного стержня регулируется с помощью нескольких ручек:

• Для регулировки формы стержня используются:
  • ручки на каждом конце стержня (синие кружки)
  • ручки на каждом ребре (синие треугольники)
• При помощи дополнительной ручки можно регулировать расположение плоскости, в которой лежит арматурный стержень

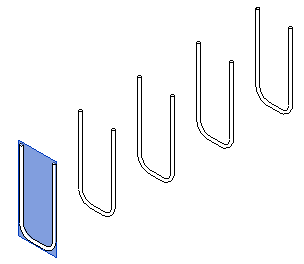

• Еще одной ручкой можно регулировать длину набора арматурных стержней.

Плоскость определяет каждую ручку, которую можно ограничить в направлении, перпендикулярном плоскости. Плоскости, используемые для размещения арматурного стержня, и плоскости для определения длины явно видны на приведенных выше рисунках. Плоскости, определяющие ручки формы арматурных стержней, видны на следующем рисунке.

При перемещении сегменты выполняют привязку и присоединение к покрытию основы.

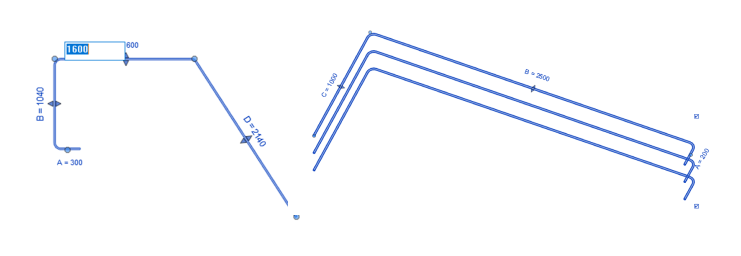

Редактирование длины сегментов арматурных стержней в рабочей области

• Элементы управления длиной сегмента отображаются рядом с каждым сегментом стержня в 2D-видах, где плоскость стержня параллельна виду, или в 3D-видах рядом с первым стержнем.

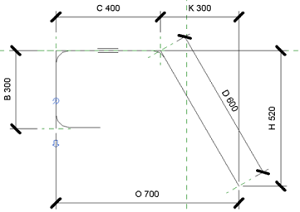

• Длина сегментов отображается в соответствии с определением семейства форм арматурных стержней и округляется согласно параметрам округления арматуры в проекте.




• При редактировании длины начальная точка стержня остается на месте. Это действие аналогично редактированию значений параметров на палитре свойств.
• Размер текста и непрозрачность фона можно изменить в параметрах графики временных размеров.
• Если в свойствах не установлен флажок «Переопределить длины отгибов», длина отгибов будет доступна только для чтения.

Режимы привязки форм арматурных стержней

В силу особенностей опорных элементов защитного слоя армирования и способа размещения арматурных стержней привязка арматурных стержней к соответствующим объектам среды Revit, таким как точки и линии привязки, не выполняется. На изменение размеров и других свойств арматурного стержня влияет только опорный элемент защитного слоя армирования основы, в которой он размещен.

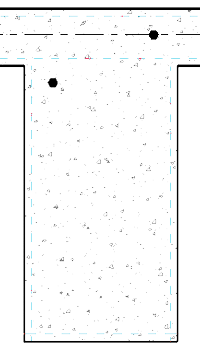

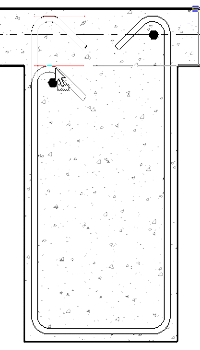

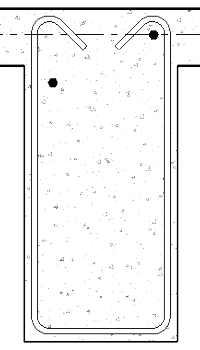

Поперечный разрез бетонной основы с опорным элементом защитного слоя армирования	Размещение арматурного стержня по умолчанию на опорном элементе защитного слоя армирования	Привязка к опорному элементу защитного слоя армирования с помощью элементов управления формами арматурных стержней

Если требуется отредактировать арматурный стержень в соответствии с объектами среды Revit, переопределив режим привязки к опорным элементам защитного слоя армирования, можно выбрать для корректировки отдельные элементы арматурного стержня.

Наведите курсор на элемент арматурного стрежня и нажмите клавишу TAB. Теперь можно отредактировать элемент, для которого выполнена привязка в стандартном режиме.

Привязка к кромке присоединенного элемента путем выбора прямолинейного сегмента арматурного стержня

Привязка допусков

Чтобы привязать ручку арматурного стержня к покрытию или к ручке арматурного стержня хомута, ручки должны изначально находиться на небольшом расстоянии (допуск) от опорной плоскости покрытия или ручки.

Для зависимостей покрытия арматурного стержня допуск составляет 1/2 * диаметр стержня.

Для зависимостей других арматурных стержней (хомута) допуск равен 1/2 * (диаметр стержня + диаметр стержня хомута).
